7.7.8. Наружное зеркало заднего вида

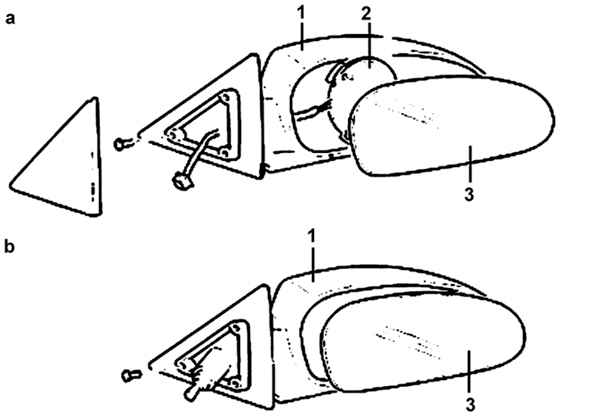

Элементы наружного зеркала заднего вида
Рис. 7.26. Элементы наружного зеркала заднего вида: а – зеркало с электрическим приводом;
b – зеркало с ручным приводом; 1 – корпус наружного зеркала заднего вида; 2 – привод зеркала в сборе; 3 – держатель стекла


Элементы наружного зеркала заднего вида показаны на рис. 7.26.

ПРЕДУПРЕЖДЕНИЕ
При снятии и установке держателя зеркала надевайте защитные перчатки.

Снятие и установка

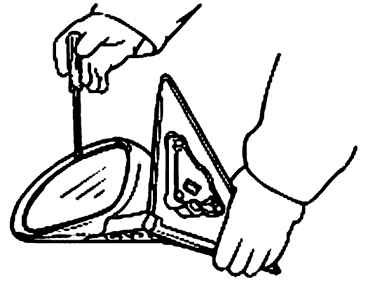

Использование отвертки, вставленной между держателем зеркала и стеклом зеркала, для снятия стекла зеркала
Рис. 7.27. Использование отвертки, вставленной между держателем зеркала и стеклом зеркала, для снятия стекла зеркала


Вставьте шлицевую отвертку между держателем зеркала и стеклом (рис. 7.27).

ПРЕДУПРЕЖДЕНИЕ
Для предотвращения повреждений обмотайте отвертку тряпкой.

Снимите привод наружного зеркала заднего вида с корпуса зеркала.
Установка проводится в последовательности, обратной снятию.
