7.7.9. Передний бампер

Передний бампер

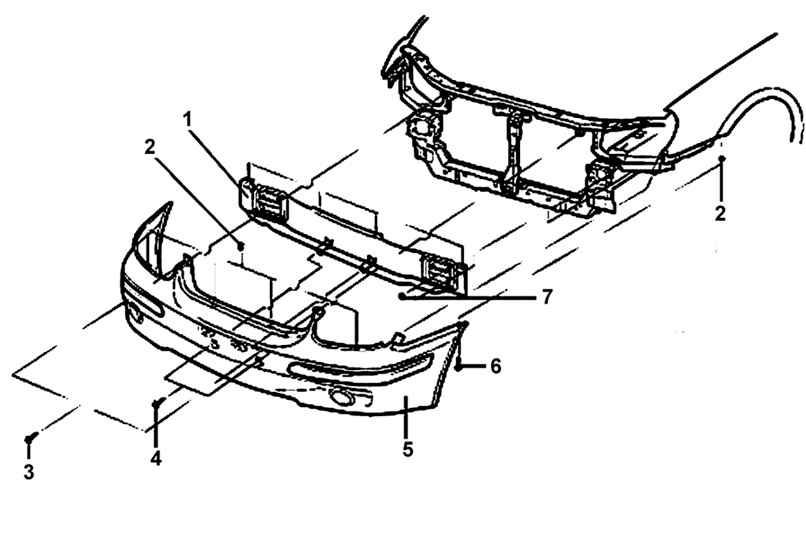

Рис. 7.28. Передний бампер: 1 – балка бампера; 2 – фиксатор; 3, 4 – болты, 7–11 Н·м; 5 – облицовка бампера; 6 – самонарезающий винт; 7 – гайка с фланцем, 9–14 Н·м


Элементы переднего бампера показаны на рис. 7.28.

Снятие и установка
Выверните три болта, отсоедините разъемы, снимите фары и указатели поворота.

Расположение верхних болтов и фиксаторов крепления облицовки бампера
Рис. 7.29. Расположение верхних болтов и фиксаторов крепления облицовки бампера


Выверните верхние болты крепления облицовки бампера и снимите фиксаторы (рис. 7.29).

Расположение нижних болтов крепления облицовки бампера
Рис. 7.30. Расположение нижних болтов крепления облицовки бампера


Выверните нижние болты крепления облицовки бампера (рис. 7.30).
Снимите облицовку с балки переднего бампера.
Выверните болты крепления задней балки бампера.
Момент затяжки – 9–14 Н·м.
Установка проводится в последовательности, обратной снятию.
