18.5. Снятие главного тормозного цилиндра

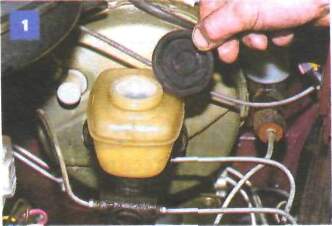

Снимаем с бачка главного тормозного цилиндра крышку,...

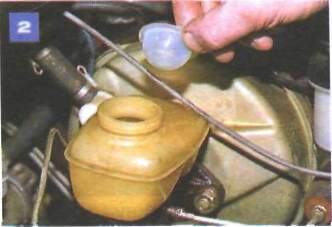

...расположенную под ней прокладку-отражатель...

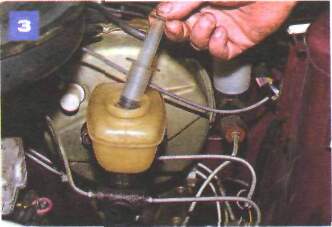

...и шприцем или резиновой грушей удаляем тормозную жидкость из бачка.

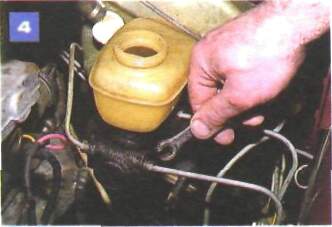

Специальным ключом «на 10», охватывающим пять граней, отворачиваем три штуцера тормозных трубок.

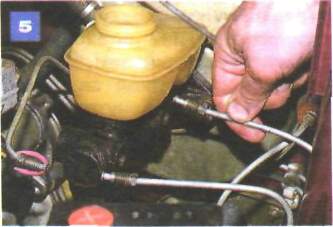

Сдвинув штуцеры по трубкам, выводим трубки из отверстий в цилиндре и осторожно, чтобы не повредить, отводим их в сторону.

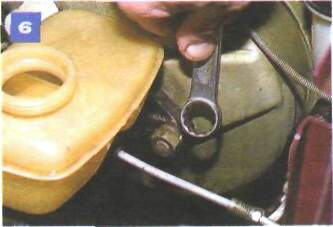

Накидным или рожковым ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к корпусу вакуумного усилителя...

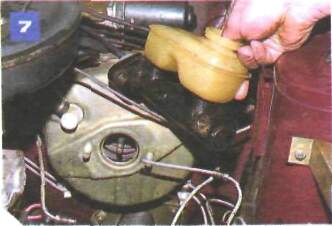

...и снимаем его вместе с бачком.

Устанавливаем главный тормозной цилиндр в обратной последовательности и прокачиваем тормозную систему (см. «Прокачка тормозов» ).
