21.5. Снятие радиатора отопителя

Радиатор отопителя можно демонтировать, не снимая корпус отопителя. Снимаем нижнюю часть панели приборов (см. «Снятие панели приборов» ).

Сливаем охлаждающую жидкость из двигателя.

В салоне автомобиля с правой стороны корпуса отопителя...

Снятие радиатора отопителя

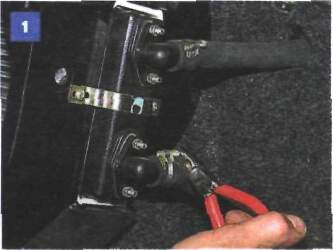

...пассатижами ослабляем хомут подводящего шланга отопителя.

Ослабляем хомут отводящего шланга отопителя.

Снятие радиатора отопителя

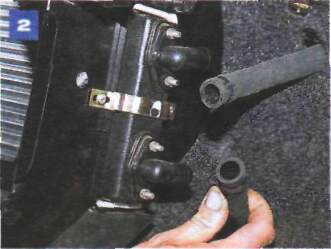

Снимаем оба шланга с патрубков радиатора отопителя.

Снятие радиатора отопителя

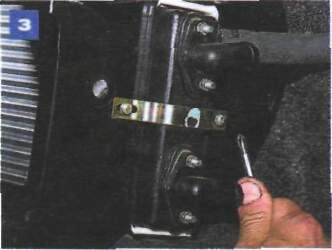

Крестообразной отверткой отворачиваем два самореза крепления прижимной планки радиатора отопитеяя.

Снятие радиатора отопителя

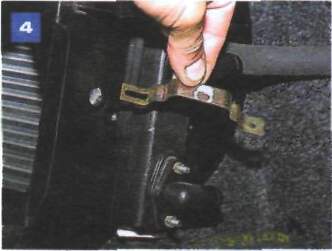

Снимаем прижимную планку.

Снятие радиатора отопителя

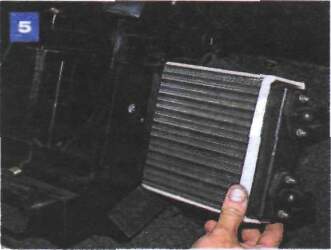

Выводим радиатор вправо...

Снятие радиатора отопителя

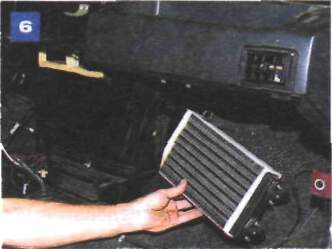

...и вынимаем его из корпуса отопителя.

Для снятия патрубка...

Снятие радиатора отопителя

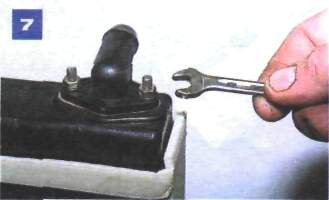

...ключом «на 8» отворачиваем две гайки.

Снятие радиатора отопителя

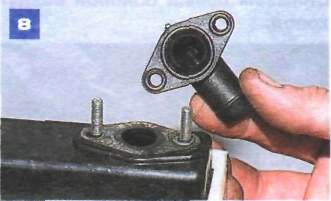

Снимаем патрубок...

Снятие радиатора отопителя

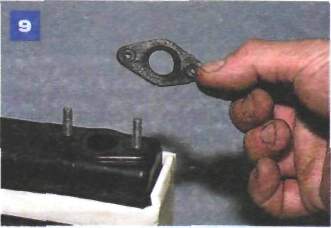

...и резиновую прокладку.

Аналогично снимаем другой патрубок.

Устанавливаем радиатор в обратной последовательности, заменив поролоновые уплотнители.
