8. Коробка передач

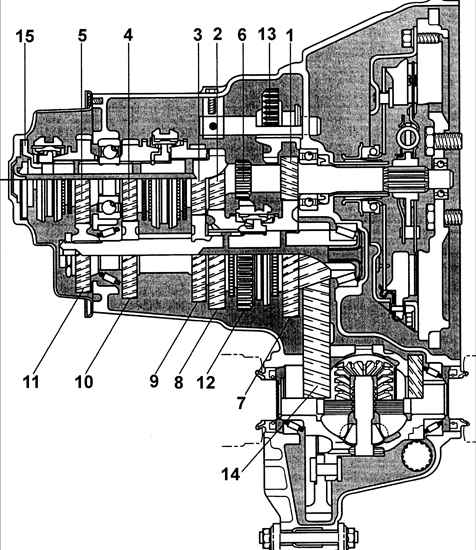

Механическая коробка передач

1 – ведущая шестерня 1–ой передачи;
2 – ведущая шестерня 2–ой передачи;
3 – ведущая шестерня 3–ой передачи;
4 – ведущая шестерня 4–ой передачи;
5 – ведущая шестерня 5–ой передачи;
6 – ведущая шестерня передачи заднего хода;
7 – ведомая шестерня передачи заднего хода;
8 – ведомая шестерня 2–ой передачи;
9 – ведомая шестерня 3–ой передачи;
10 – ведомая шестерня 4–ой передачи;
11 – ведомая шестерня 5–ой передачи;
12 – ведомая шестерня 1–ой передачи;
13 – промежуточная шестерня передачи заднего хода;
14 – шестерня дифференциала;
15 – реверсивное синхронное конусное кольцо.
