10.16. Снятие и установка патрона прикуривателяВам потребуются отвертки с плоским и крестообразным лезвиями.
Если не нужно снимать световод, то патрон прикуривателя снимайте в следующем порядке.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

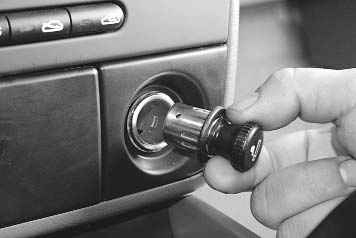

2. Извлеките прикуриватель из патрона.
|

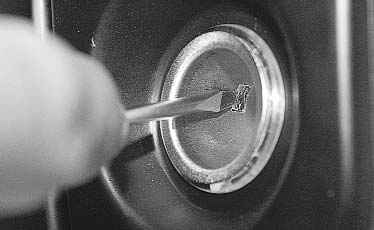

3. Отожмите отверткой фиксатор...
|
|
|
|

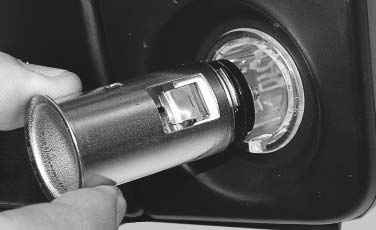

4. ...извлеките патрон прикуривателя и отсоедините от него колодку жгута проводов.
|
|
5. Установите детали в порядке, обратном снятию.
|
Если помимо патрона прикуривателя нужно снять световод, то снимайте их в следующем порядке.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

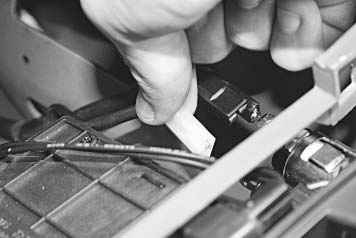

3. Сожмите фиксатор, отсоедините держатель колодки жгута проводов от консоли...
|

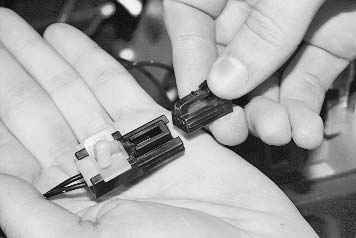

4. ...и разъедините колодку, сжав фиксатор.
|
|
|
|
|

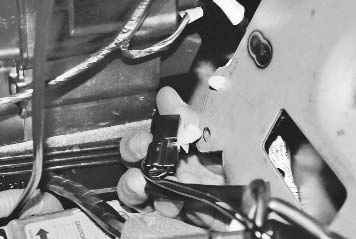

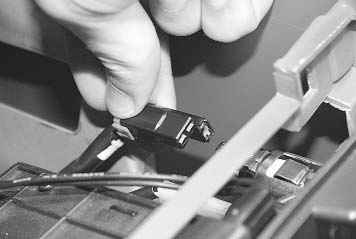

5. Отсоедините колодки жгута проводов от патрона прикуривателя...
|

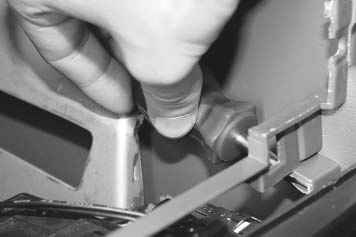

6. ...и от патрона лампы подсветки прикуривателя.
|
|
|
|
|
7. Выверните четыре винта крепления (по два с каждой стороны)...
|

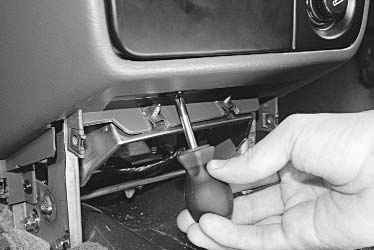

8. ...один винт крепления снизу...
|
|
|
|
|

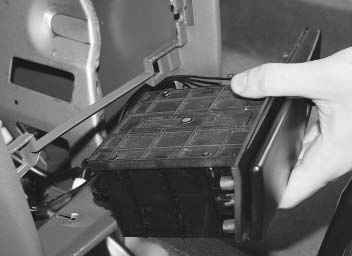

9. ...и снимите пепельницу.
|

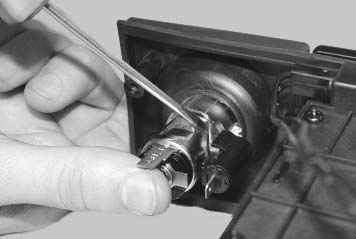

10. Отожмите отверткой фиксатор...
|
|
|
|
|

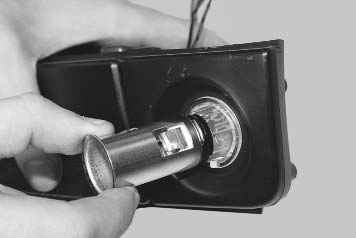

11. ...и снимите патрон прикуривателя.
|

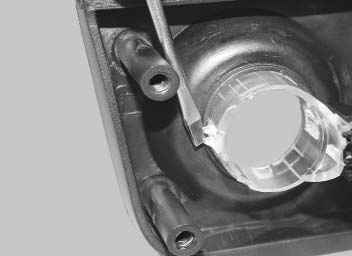

12. Отожмите отверткой фиксатор...
|
|
|
|

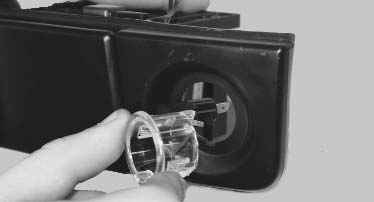

13. ...и снимите световод.
|
|
14. Установите детали в порядке, обратном снятию.
|
|
