13.2.7. Снятие и установка откидного кронштейна крепления запасного колеса

Откидной кронштейн используется для крепления заднего колеса на моделях 5-дверный Универсал с коротким кузовом.

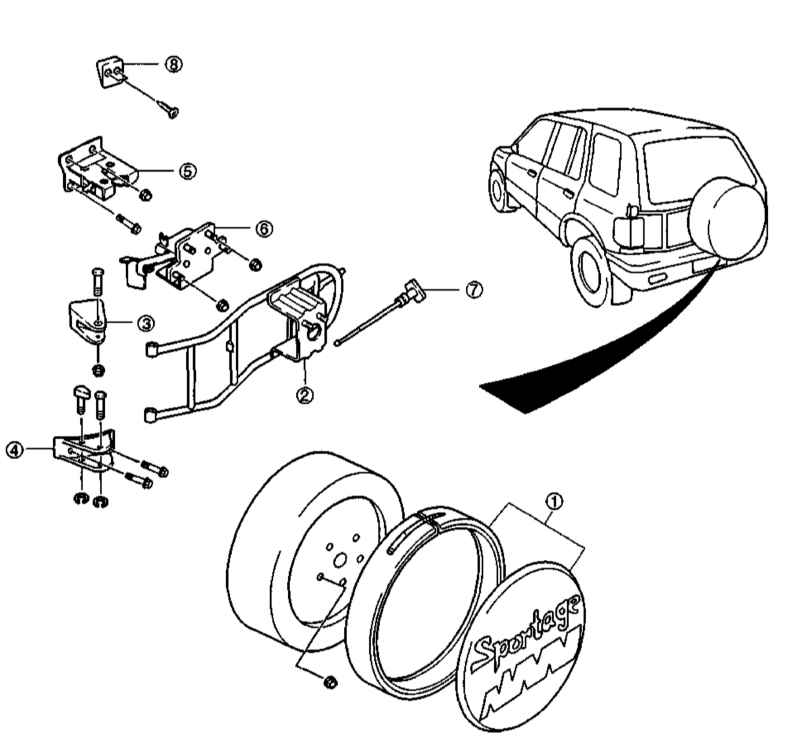

Детали установки откидного кронштейна крепления запасного колеса


1 — Кожух 2 — Откидной кронштейн 3 — Верхняя петля 4 — Нижняя петля	5 — Ударник замка 6 — Замок фиксации кронштейна 7 — Рычаг отпускания защелки замка 8 — Упор
