6.2.8. Снятие и установка топливного насоса

Постарайтесь в процессе извлечения насосной сборки не повредить такие хрупкие ее компоненты, как топливозаборник и поплавок датчика запаса топлива! См. также предупреждение в начале Раздела Снятие и установка топливного бака!

ПОРЯДОК ВЫПОЛНЕНИЯ

Выполните процедуры Раздела Снятие и установка топливного бака.
Выверните восемь крепежных винтов крепления к баку посадочного фланца насосной сборки.

Аккуратно поворачивая и слегка наклоняя из стороны в сторону, высвободите насосную сборку из топливного бака, - постарайтесь не повредить топливозаборник и поплавок датчика запаса топлива, - и заверните в бумажное полотенце. Сразу же закупорьте установочное окно насосной сборки в топливном баке.

В случае необходимости отделите от насосной сборки сетчатый фильтр топливозаборника и снимите собственно насос.

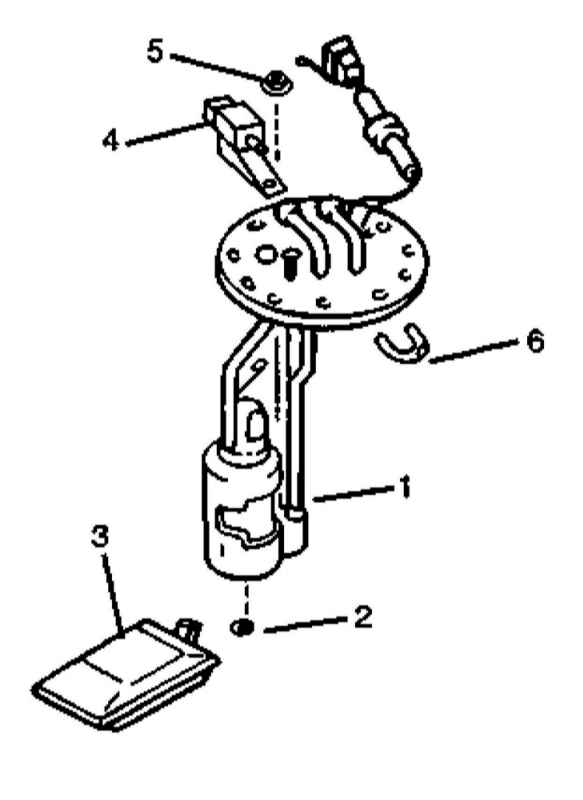

1 — Насос
2 — Стопорное кольцо
3 — Сетчатый фильтр
4 — Датчик давления
5 — Гайка
6 — Пылезащитная трубка датчика

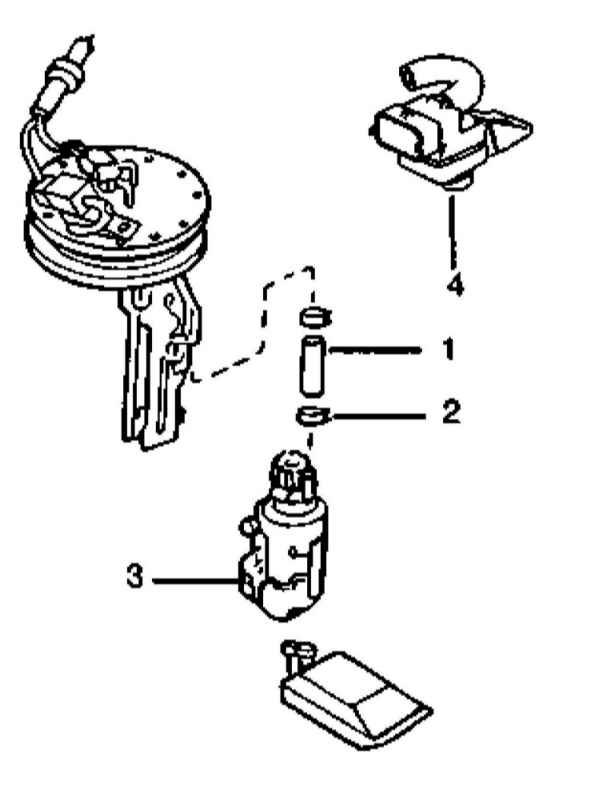

1 — Топливный шланг
2 — Крепежный хомут
3 — Насос
4 — Датчик давления

Сборка и установка производятся в порядке, обратом порядку демонтажа компонентов, - подведенную к насосной сборке электропроводку зафиксируйте скотчем.
