7.3.5. Снятие и установка генератораСнятие
Все модели
Бензиновые модели
|
|

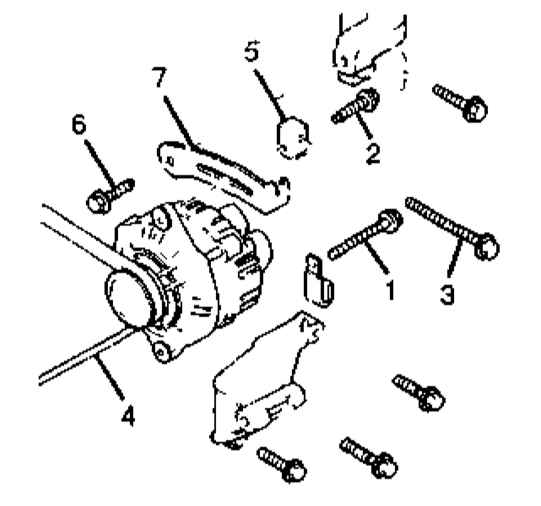

- Отпустите осевой болт и болт крепления натяжителя.
- Вращением регулировочного болта ослабьте натяжение приводного ремня и снимите последний со шкива генератора.
- Окончательно вверните крепежный болт и снимите натяжитель.
- Выверните осевой болт.
- Отпустите болт в основании регулировочного кронштейна и разверните последний вверх.
- Подняв генератор, извлеките его из двигательного отсека.
|
|
Дизельные модели
|
|
|

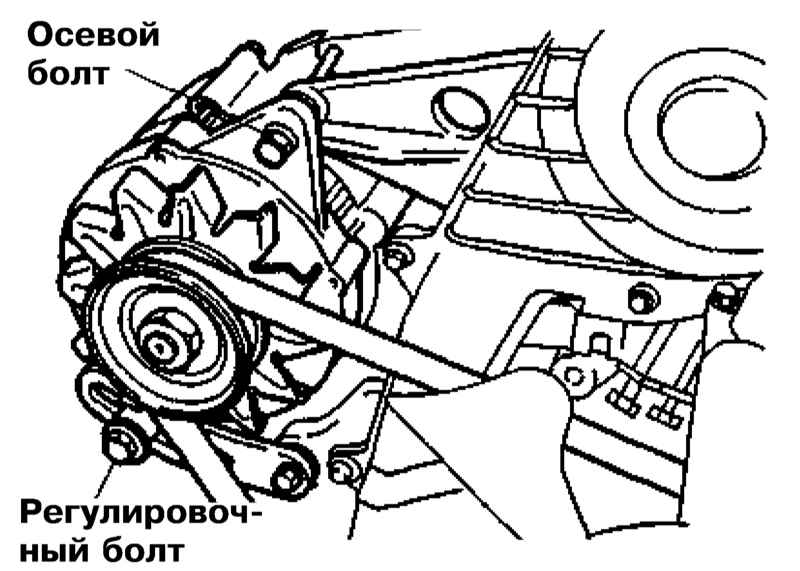

- Отпустите осевой и регулировочный болты, разверните сборку генератора и снимите со шкива приводной ремень.
|
- Отсоедините масляный и вакуумный шланги.
- Выверните оба болта и снимите генератор.
|
|
Установка
Бензиновые модели
|
|
- Заведите генератор на свое штатное место.
- Свободно вверните осевой болт.
- Разверните в штатное положение регулировочный кронштейн, опустив его не верхнюю часть генератора.
- Посадите на регулировочный кронштейн натяжитель ремня, свободно зафиксировав его крепежным болтом.
|

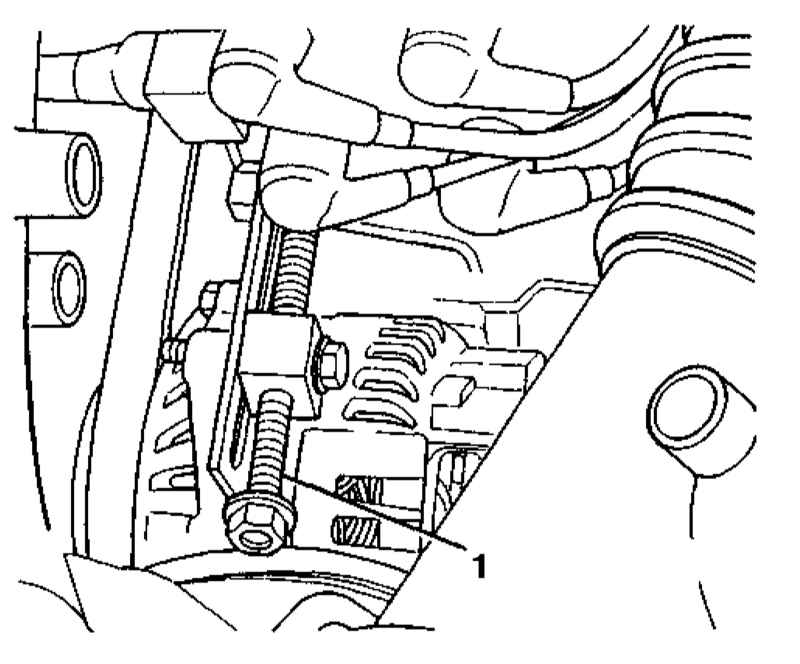

- Накиньте на шкив генератора приводной ремень и, вращая регулировочный болт (1), отрегулируйте усилие его натяжения в соответствии с требованиями
Спецификаций Главы Системы электрооборудования двигателя.
|
|
|
Дизельные модели
|
|
- Установка производится в порядке, обратном порядку демонтажа компонентов, - отрегулируйте усилие натяжения приводного ремня путем смещения сборки генератора (см.
Спецификации Главы Системы электрооборудования двигателя), затем затяните с требуемым усилием осевой и регулировочный болты.
|
|
Все модели
|
|
- Проследите за правильностью подсоединения электропроводки к клеммам генератора.
|
|
|
