2.6.8.5. Установка опоры двигателя и №4

Установите опоры двигателя №1 и №4.

ПРИМЕЧАНИЕ При выполнении этой операции не затягивайте болт и гайку опор двигателя №1 и №4.

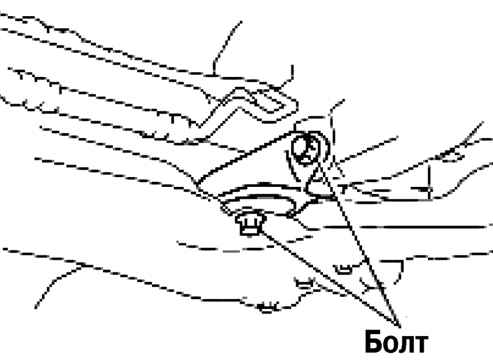

Рис. 2.284. Болт крепления опоры двигателя №4

Затяните болт крепления опоры двигателя №4, показанный на рисунке 2.284.

Момент затяжки: 66,6–93,1 Н·м.

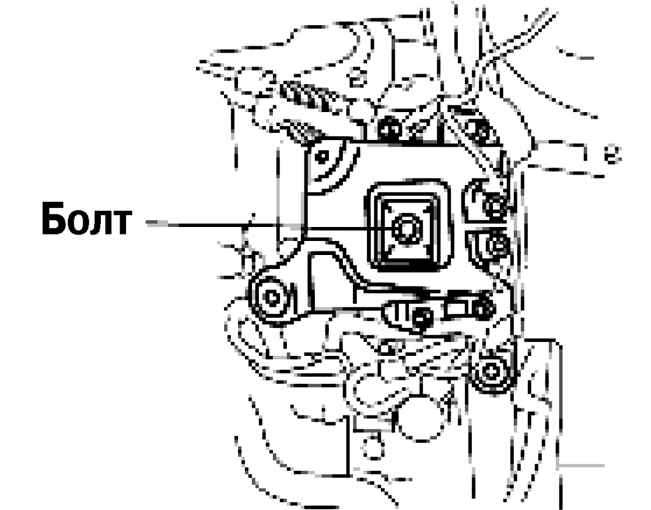

Рис. 2.285. Затягивание болта крепления опоры двигателя №4 и кронштейна аккумуляторной батареи

Затяните болт и гайку крепления опоры двигателя №4 и кронштейна площадки аккумуляторной батареи в порядке, показанном на рисунке 2.285.

Момент затяжки:

1 – 44–61 Н·м;

2 – 6,9–9,8 Н·м.
