2.7.6.3. Сборка

Установите корпус масляного насоса.

Установите управляющий плунжер, пружину плунжера и пробку.

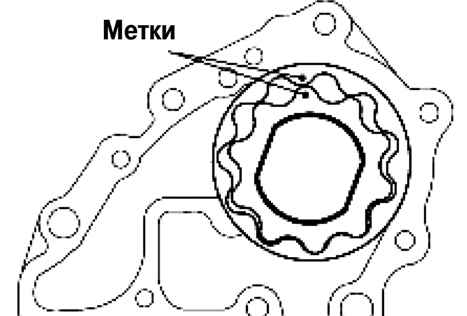

Рис. 2.302. Совмещение меток внутреннего и внешнего роторов

Совместите метки внутреннего и внешнего роторов и соберите их (рис. 2.302).

Установите роторы и крышку масляного насоса.
