2.9.1.2. Установка

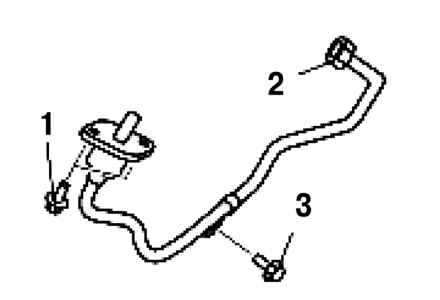

Порядок установки креплений рециркуляции отработавших газов
Рис. 2.311. Порядок установки креплений рециркуляции отработавших газов


Установите болты и гайку крепления трубы рециркуляции отработавших газов в порядке, показанном на рисунке 2.311.

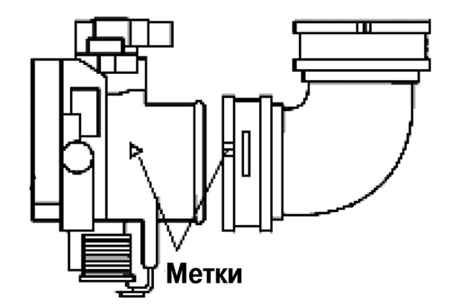

Совмещение установочных меток дроссельном патрубке и воздушном шланге
Рис. 2.312. Совмещение установочных меток дроссельном патрубке и воздушном шланге


Совместите метки на дроссельном патрубке и воздушном шланге (рис. 2.312).

ПРИМЕЧАНИЕ
Перед монтажом воздуховода системы впуска, убедитесь в том, что резиновые крепления на кронштейне аккумуляторной батареи находятся на своих местах.
При установке воздуховода системы впуска в резиновые крепления используйте мыльную воду.

Убедитесь в том, что два резиновых крепления установлены на кронштейне аккумуляторной батареи.
Установите воздуховод системы впуска в резиновые крепления.

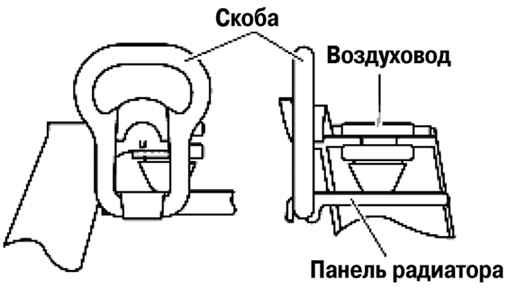

Установка панели радиатора и воздуховод системы впуска
Рис. 2.313. Установка панели радиатора и воздуховод системы впуска


Используя скобу, закрепите панель рамки радиатора и воздуховод системы впуска как показано на рисунке 2.313.

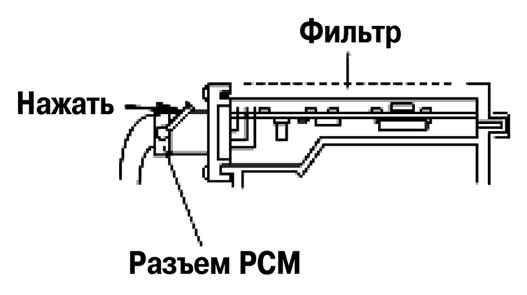

Установка разъема блока РСМ
Рис. 2.314. Установка разъема блока РСМ


Полностью вставьте разъем блока PCM в воздушный фильтр и нажмите на рычаг до щелчка (рис. 2.314).
Установите остальные компоненты в порядке, обратном снятию.
