7.7.7. Использование кодов проверки (конец)

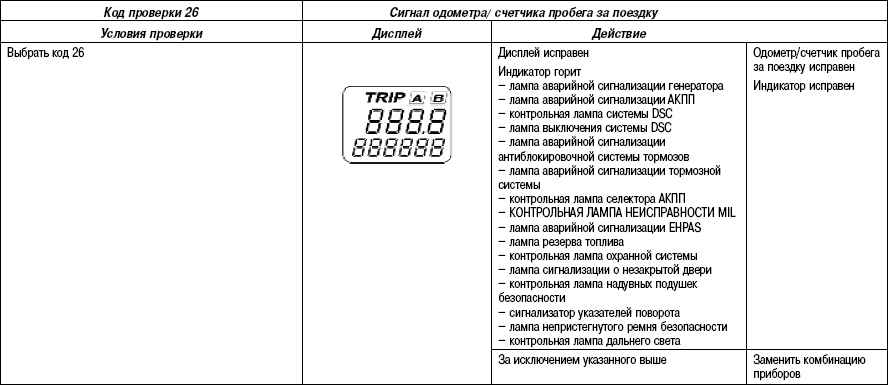

Использование кодов проверки (конец)

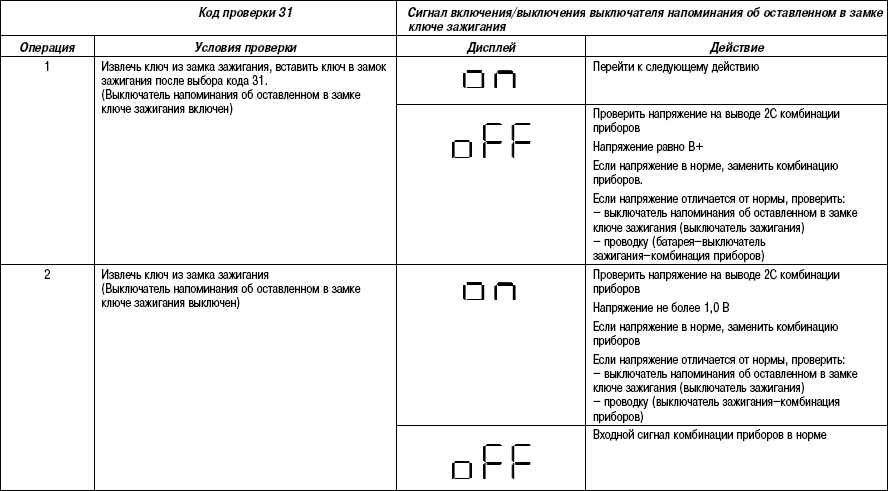

Использование кодов проверки (конец)

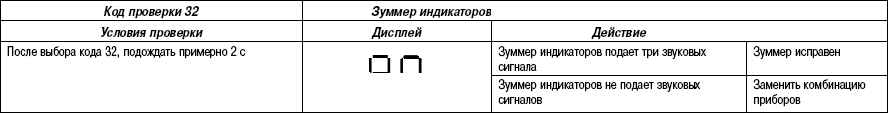

Использование кодов проверки (конец)

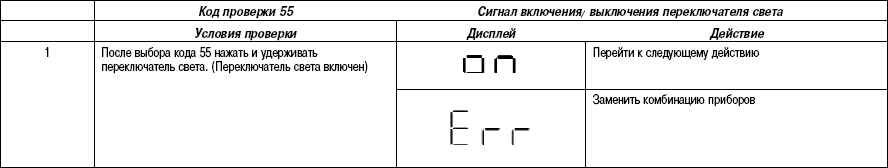

Использование кодов проверки (конец)

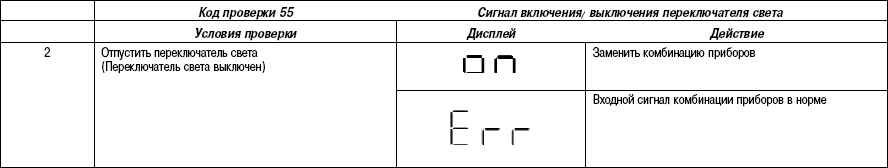

Использование кодов проверки (конец)
