3.2.7.2. Сборка цилиндрического штифта

Установка нового цилиндрического штифта

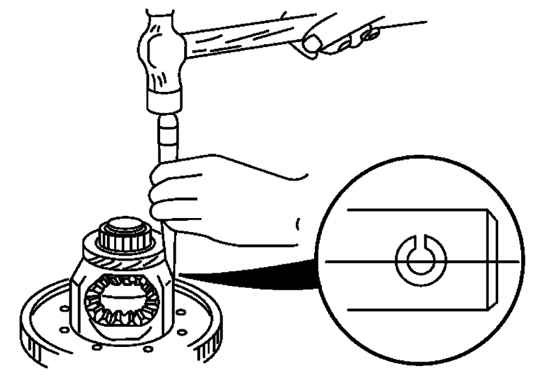

Рис. 3.53. Установка нового цилиндрического штифта


Установите новый цилиндрический штифт, как показано на рисунке 3.53, чтобы удержать ось сателлитов.
Измерьте зазор в соответствии с следующей процедурой.
Установите левый и правый приводные валы в дифференциал.
Поддержите приводные валы призмами.

Измерение зазора сателлитов

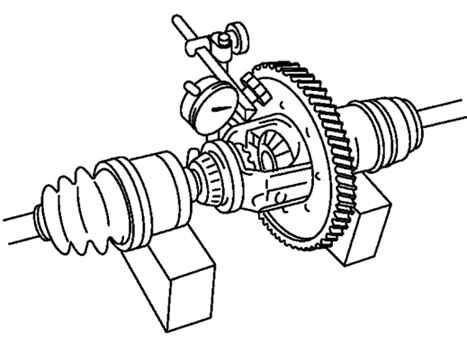

Рис. 3.54. Измерение зазора сателлитов


Измерьте зазор обоих сателлитов (рис. 3.54).
Зазор: 0,050–0,150 мм.
Если результаты измерений отличаются от нормы, замените износившиеся и поврежденные детали.
