5.4.1. Сборка компонентов насоса гидроусилителя

Установка зажима насоса гидроусилителя

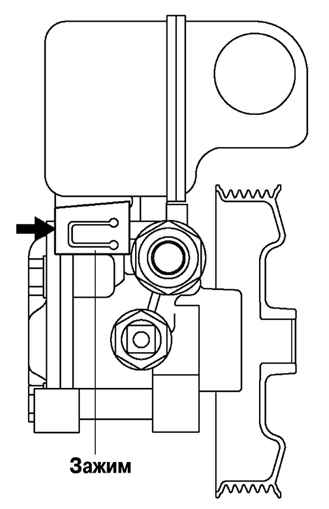

Рис. 5.34. Установка зажима насоса гидроусилителя


Наденьте зажим по направлению, показанному на рисунке 5.34.
Убедитесь, что ушко зажима зафиксировано.

Установка сальника в переднем корпусе насоса

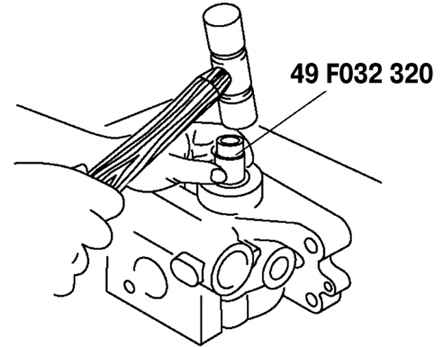

Рис. 5.35. Установка сальника в переднем корпусе насоса


Установите сальник в переднем корпусе насоса, используя специальное приспособление и капроновый молоток (рис. 5.35).

Сборка лопастей

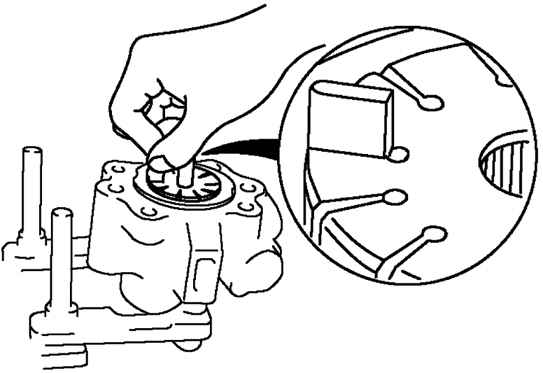

Рис. 5.36. Сборка лопастей


Разместите лопасти в роторе так, чтобы скругленные края входили в кулачок (рис. 5.36).

Установка статорного кольца в переднем корпусе насоса

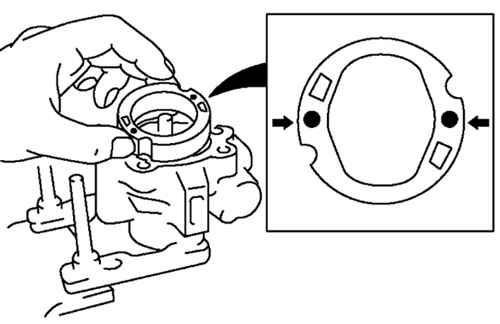

Рис. 5.37. Установка статорного кольца в переднем корпусе насоса


Установите статорное кольцо в переднем корпусе насоса меткой вверх (рис. 5.37).
После монтажа заднего корпуса вручную проверните вал, чтобы проверить плавность вращения.
Установите вал в передний корпус насоса.
Установите насос и затяните три болта крепления.
Установите разъем датчика давления.
Установите приводной ремень.
Прокачайте гидравлический контур рулевого механизма.
Проверьте, нет ли утечки и подтекания рабочей жидкости гидравлической системы.
Произведите проверку и установку рулевого колеса.
