5.4. Снятие и установка насоса гидроусилителя





Насос гидроусилителя

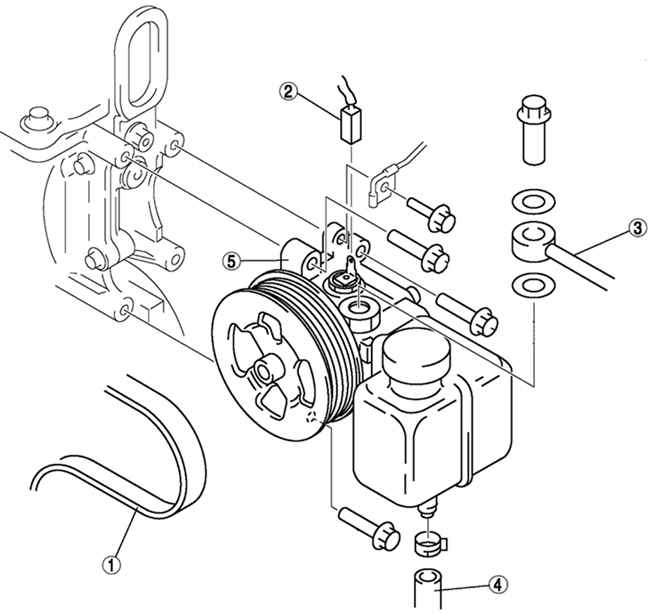

Рис. 5.30. Насос гидроусилителя: 1 – приводной ремень; 2 – разъем датчика давления; 3 – напорный трубопровод; 4 – всасывающий шланг; 5 – насос гидроусилителя



Снимите приводной ремень.
Отсоедините разъем датчика давления.
Отсоедините напорный трубопровод.
Отсоедините всасывающий шланг.
Открутите три болта крепления и снимите насос гидроусилителя.

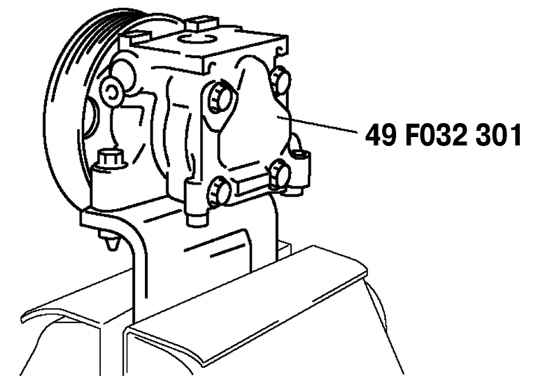

Установка насоса гидроусилителя в тисках с мягкими губками
Рис. 5.32. Установка насоса гидроусилителя в тисках с мягкими губками


Закрепите насос гидроусилителя, используя специальное приспособление (рис. 5.32).

ВНИМАНИЕ
Используйте специальное приспособление, чтобы предотвратить повреждение насоса при креплении в тисках.

Поднимите ушко зажима, используя отвертку с плоским шлицем.

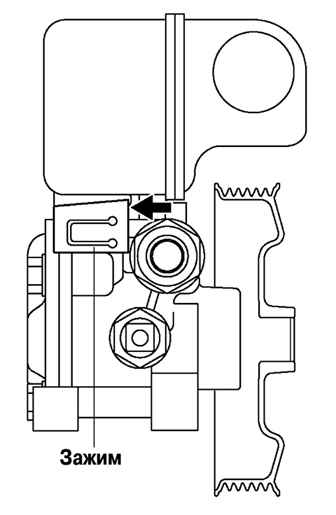

Снятие зажима насоса гидроусилителя
Рис. 5.33. Снятие зажима насоса гидроусилителя


Снимите зажим отверткой с плоским шлицем и молотком, как показано на рисунке 5.33.

Компоненты насоса гидроусилителя

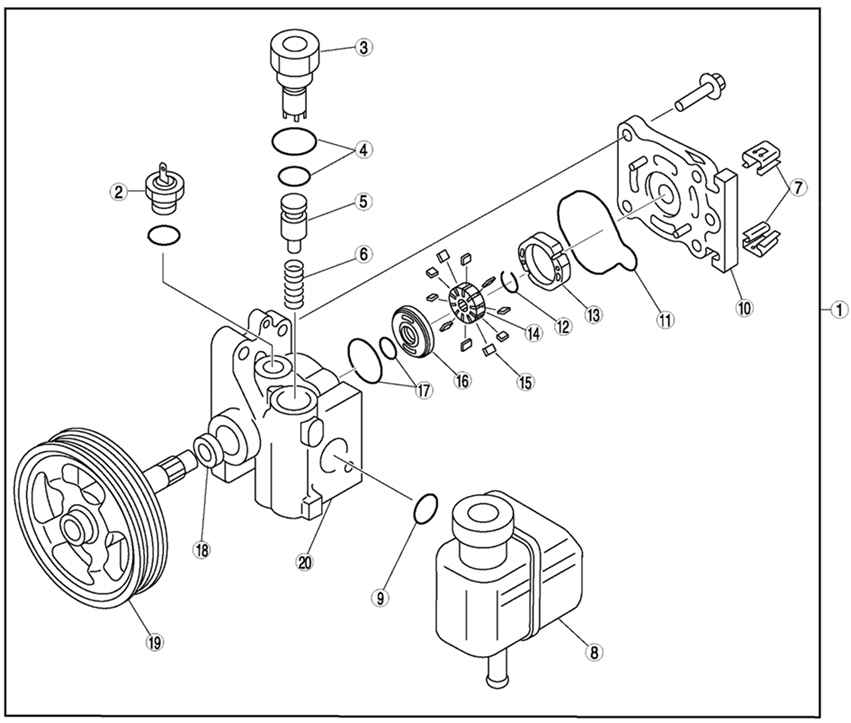

Рис. 5.31. Компоненты насоса гидроусилителя: 1 – насос гидроусилителя; 2 – датчик давления; 3 – разъем; 4 – уплотнительные кольца; 5 – управляющий клапан; 6 – пружина; 7 – зажим; 8 – расширительный бачок рулевого привода с усилителем; 9 – уплотнительное кольцо; 10 – задний корпус насоса; 11 – уплотнительное кольцо; 12 – зажим; 13 – статорное кольцо; 14 – ротор; 15 – лопасть; 16 – боковая пластина; 17 – уплотнительное кольцо; 18 – сальник; 19 – вал; 20 – передний корпус насоса


Разберите остальные компоненты, руководствуясь порядком, указанным на рисунке 5.31.
