7.6.2. Разборка и сборка модуля центральной панели
|
ВНИМАНИЕ
При разборке модуля центральной панели постелите на полу кусок ткани и укладывайте на него снятые элементы.
Это предохранит поверхность панели от повреждения или попадания грязи.
|
Снимите модуль центральной панели.
|
|

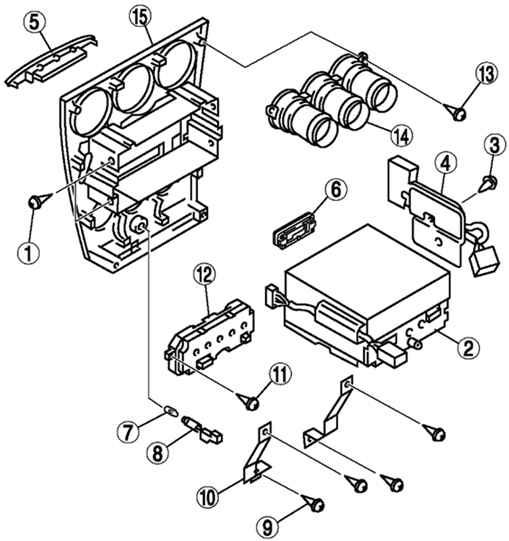

Рис. 7.82. Компоненты модуля центральной панели: 1 – винт; 2 – аудиоблок; 3 – винт; 4 – монтажная плата (только система кондиционирования воздуха с ручным управлением) ; 5 – крышка (верхний модуль); 6 – крышка (нижний модуль); 7 – контрольная лампа пассажирской боковой надувной подушки безопасности; 8 – патрон лампы; 9 – винт; 10 – кронштейн; 11 – винт; 12 – блок управления климатической установкой (только автоматическая система кондиционирования воздуха); 13 – винт; 14 – решетка вентилятора; 15 – центральная панель
|
Снимите в порядке, указанном на рисунке 7.82. Установите в порядке, обратном снятию.
|
