7.7.3.1. Основные характеристики

Модуль центральной панели

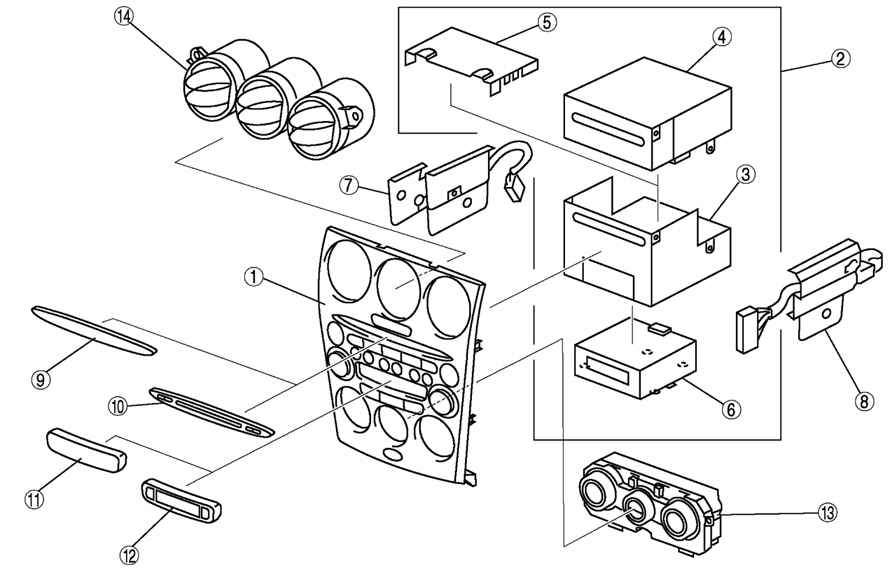

Рис. 7.96. Модуль центральной панели: 1 – центральная панель; 2 – аудиоблок; 3 – основной блок; 4 – верхний модуль; 5 – крышка (без верхнего модуля); 6 – нижний модуль; 7 – монтажная плата (только система кондиционирования воздуха с ручным управлением) ; 8 – жгут информационного дисплея; 9 – крышка (без верхнего модуля); 10 – крышка (с верхним модулем); 11 – крышка (без нижнего модуля); 12 – крышка (с нижним модулем); 13 – блок управления климатической установкой (только автоматическая система кондиционирования воздуха); 14 – решетка вентилятора


Модуль центральной панели (см. рис. 7.96) состоит из установленного аудиоблока и блока управления климатической установкой (только автоматическая система кондиционирования воздуха) с выключателем звука, выключателем системы кондиционирования воздуха, выключателем аварийной сигнализации и выключателем обогревателя заднего стекла, встроенным в центральную панель.
Контрольная лампа выключения пассажирской боковой надувной подушки безопасности установлена в нижней части центральной панели (с системой выключения пассажирской подушки безопасности)

Расположение выключателей / кнопок / контрольных ламп (см. табл. 7.6)

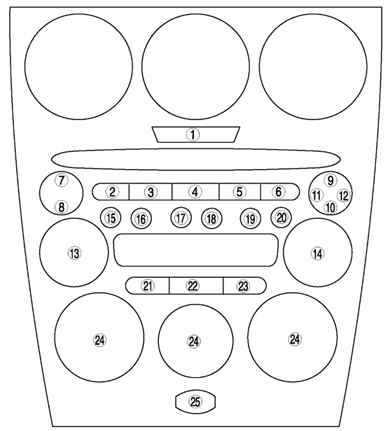

Рис. 7.97. Расположение выключателей/ кнопок/ контрольных ламп (см. табл. 7.6)


Расположение выключателей/ кнопок/ контрольных ламп показано на рисунке 7.97 и в таблице 7.6.

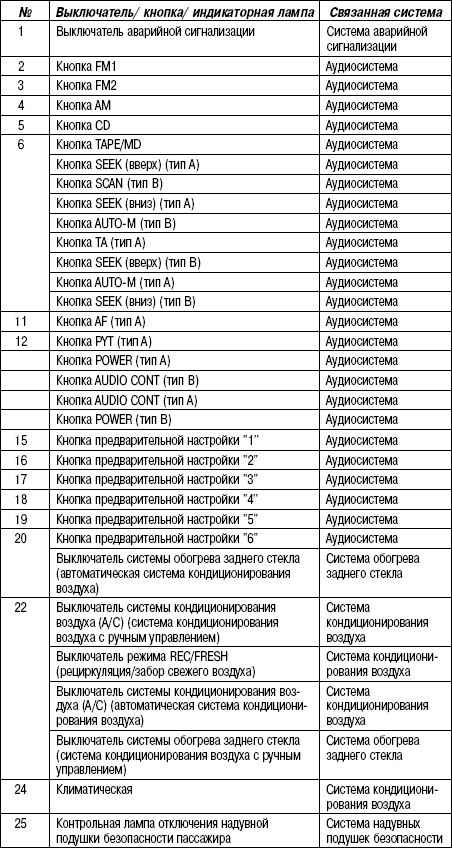

Таблица 7.6 Расположение выключателей/ кнопок/ контрольных ламп
