8.1.16. Обогреватель заднего стекла

Электрический обогреватель заднего стекла предназначен для удаления инея, конденсата воды и тонкой ледяной корки.

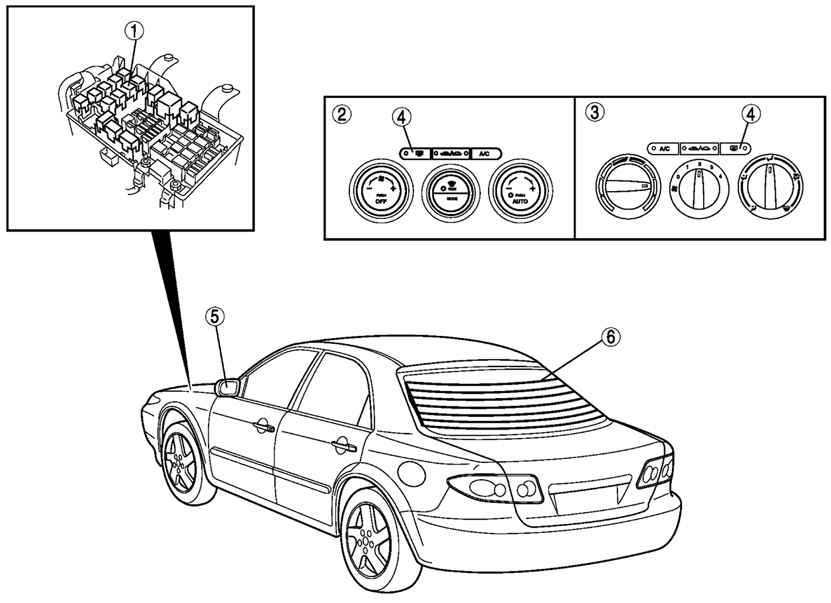

Рис. 8.53. Система обогрева заднего стекла: 1 – реле обогревателя заднего стекла; 2 – блок управления климатической установкой (автоматическая система кондиционирования воздуха); 3 – блок управления климатической установкой (система кондиционирования с ручным управлением); 4 – выключатель обогревателя заднего стекла; 5 – наружное зеркало с подогревом; 6 – нить обогревателя заднего стекла

Электрический обогреватель заднего стекла может функционировать, только если выключатель зажигания находится в положении «ON» (Зажигание включено).

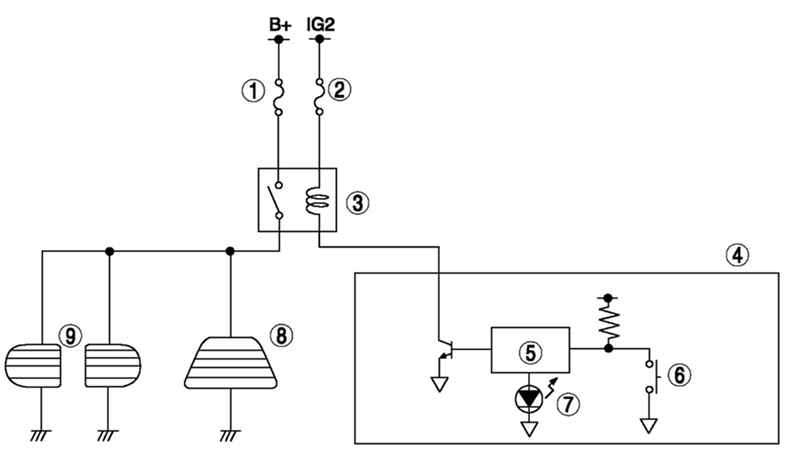

Рис. 8.54. Монтажная схема системы обогрева заднего стекла: 1 – плавкий предохранитель DEFOG 40 А; 2 – плавкий предохранитель METER IG 15 А; 3 – реле обогревателя заднего стекла; 4 – блок управления климатической установкой; 5 – микрокомпьютер; 6 – выключатель обогревателя заднего стекла; 7 – контрольная лампа обогревателя заднего стекла; 8 – обогреватель заднего стекла; 9 – наружное зеркало с подогревом

Нажмите на выключатель, для того чтобы включить электрический обогреватель заднего стекла. Электрический обогреватель включается примерно на 10–15 мини затем автоматически выключается. При работе электрического обогревателя горит соответствующий индикатор (рис. 8.54).

Для того чтобы принудительно выключить электрический обогреватель до истечения 10–15 мин, нажмите на выключатель еще раз.
