8.1.4. Навесные и декоративные компоненты кузова




Компоненты кузова показаны на рис. 8.8 и 8.9.

Компоненты кузова (вид спереди)

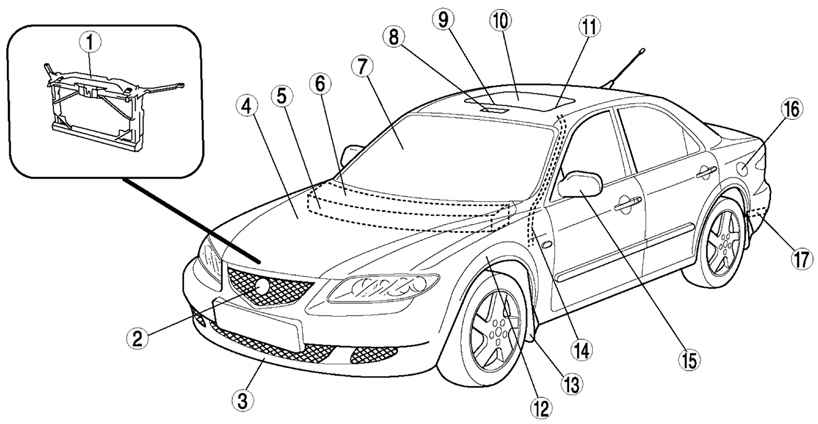

Рис. 8.8. Компоненты кузова (вид спереди): 1 – панель рамки радиатора; 2 – решетка радиатора; 3 – передний бампер; 4 – капот; 5 – панель щитка передка; 6 – решетка щитка передка; 7 – ветровое стекло; 8 – электродвигатель и реле привода люка; 9 – дефлектор; 10 – стеклянная панель люка; 11 – блок крыши с люком; 12 – панель переднего крыла; 13 – передний фартук; 14 – передний дренажный шланг; 15 – наружное зеркало с электроприводом; 16 – крышка лючка горловины топливного бака; 17 – камера клапана вытяжной вентиляции



Компоненты кузова (вид сзади)

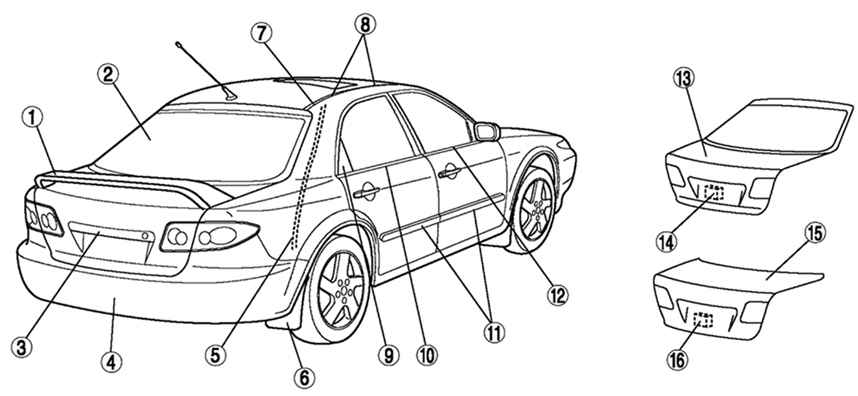

Рис. 8.9. Компоненты кузова (вид сзади): 1 – задний спойлер; 2 – заднее оконное стекло; 3 – задняя накладка; 4 – задний бампер; 5 – задний дренажный шланг; 6 – задний фартук; 7 – накладка крыши; 8 – кронштейн крепежного элемента багажника крыши; 9 – накладка задней двери («хетчбек»); 10 – задняя накладка окна; 11 – боковой молдинг; 12 – передняя накладка окна; 13 – дверь задка; 14 – исполнительный механизм замка двери задка; 15 – крышка багажника; 16 – исполнительный механизм замка крышки багажника
