7.1.5. Снятие и установка МКПП

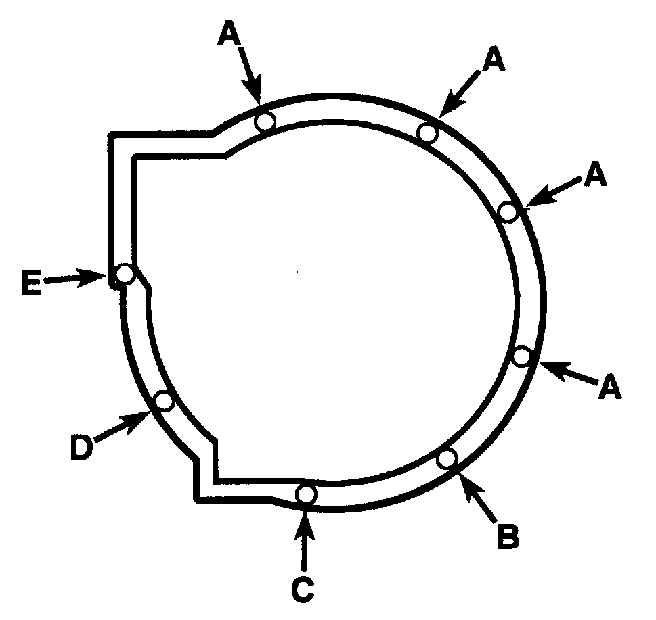

Расположение болтов коробки передач и двигателя (4-цилиндровые модели)

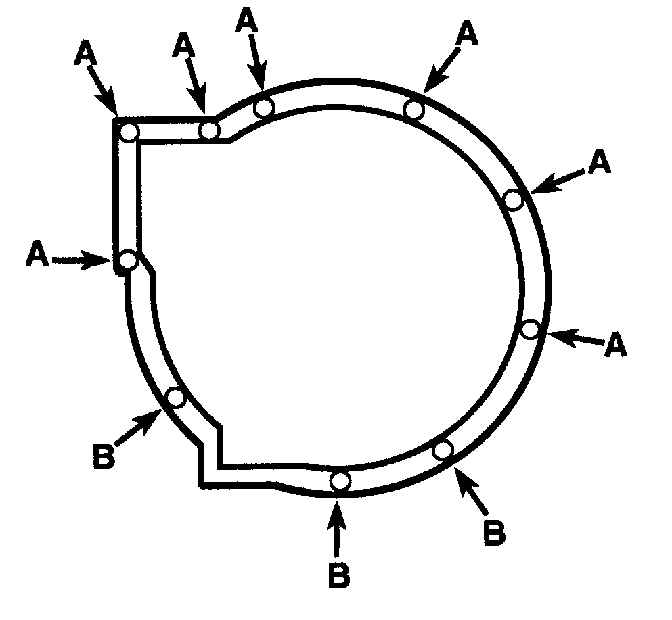

Расположение болтов коробки передач и двигателя (6-цилиндровые модели)

ПОРЯДОК ВЫПОЛНЕНИЯ

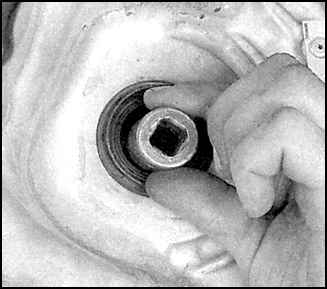

1. Спустите давление в топливной системе. Отсоедините провод минусовой клеммы аккумулятора и снимите аккумулятор вместе с кронштейном. 2. Снимите воздухозаборный патрубок и воздушный фильтр. 3. Снимите стартер. 4. Отсоедините провода от коробки передач. 5. Включите заднюю передачу. 6. Отсоедините от коробки передач переключающий шток и удлиняющий стержень. 7. Отсоедините провод от датчика скорости автомобиля. 8. Отсоедините нажимной цилиндр сцепления и закрепите его кусочком проволоки. 9. Поднимите и закрепите переднюю часть автомобиля. Закрепите двигатель на подъемнике. 10. Выкрутите верхние болты, крепящие коробку передач к двигателю. 11. Снимите топливный фильтр. 12. Снимите левую опору двигателя. 13. Поднимите и закрепите переднюю часть автомобиля. Снимите передние колеса. 14. Слейте трансмиссионное масло. 15. В четырехцилиндровых двигателях выкрутите болты (А) кронштейна впускного коллектора (болты (В) крепят кронштейн стартера) и снимите кронштейн. 16. Снимите выпускную систему. 17. Снимите полуоси и промежуточный вал. 18. Вставьте втулки или специальные заглушки в отверстия полуосей. 19. Закрепите втулки липкой лентой, чтобы они не вываливались, когда вы будете снимать коробку передач. 20. Снимите защитные щитки и поперечину. 21. Выкрутите шесть болтов, скрутите две гайки и снимите опору коробки передач. 22. Выкрутите болты (стрелки) и снимите крышку сцепления. 23. Установите домкрат под коробку передач. 24. Выкрутите оставшиеся болты коробки передач. 25. В 4-цилиндровых двигателях выкрутите болты (стрелки) и отсоедините кронштейн коробки передач и двигателя. 26. Отсоедините коробку передач от двигателя и опустите ее на домкрате.

Установка

Установка коробки передач проводится в обратном порядке снятия.
