4.5.9. Снятие и установка моторедуктора стеклоочистителя лобового стекла

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите рычаг очистителя.

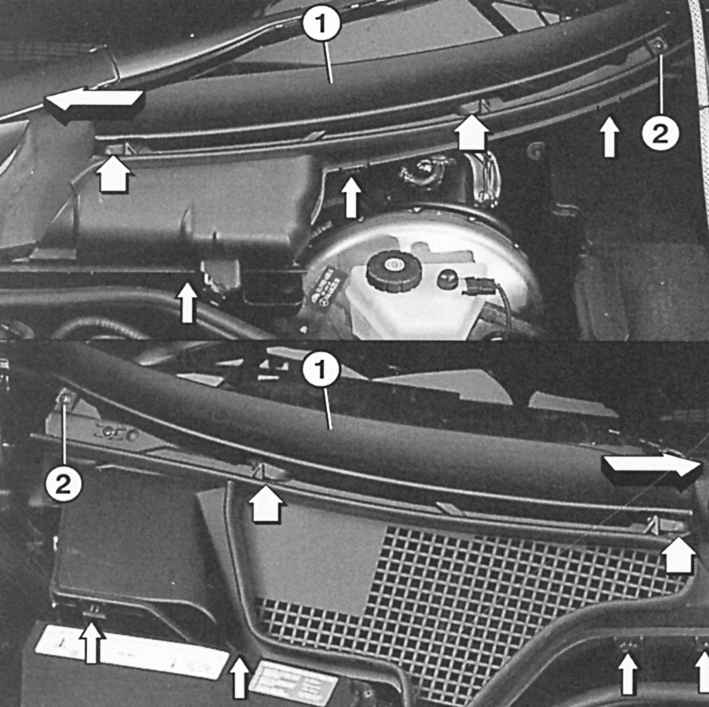

Рис. 3.16. Снятие защитных решеток воздухозаборника

2. Снимите левую и правую защитные решетки воздухозаборника, для чего сначала снимите облицовку 1 (рис. 3.16), отвернув винт 2 и подняв прижимы (толстые стрелки). Снимите облицовку вправо и влево (толстые стрелки вправо и влево). Выверните три винта. После освобождения зажимов (тонкие стрелки: слева — три, справа — четыре) снимите решетки.

3. Снимите крышку рычажного механизма.

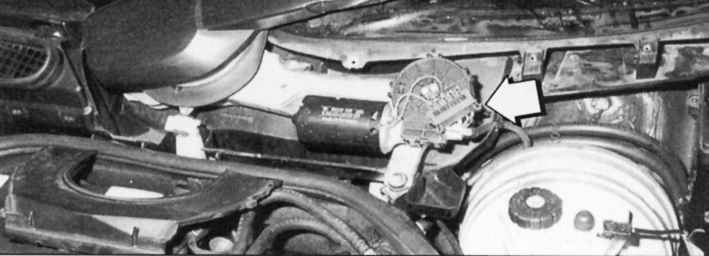

Рис. 3.17. Отсоединение штекера от моторедуктора стеклоочистителя

4. Отсоедините штекер (стрелка, рис. 3.17) от моторедуктора стеклоочистителя.

5. Выверните слева и справа по гайке на фланце привода и винт на моторедукторе.

6. Отверткой поднимите зажимы для резиновых колец рычажного механизма.

7. Выньте моторедуктор стеклоочистителя вместе с рычажным механизмом.

8. Перед демонтажем моторедуктора четко запомните или зарисуйте положение рычага очистителя и рычажного механизма.

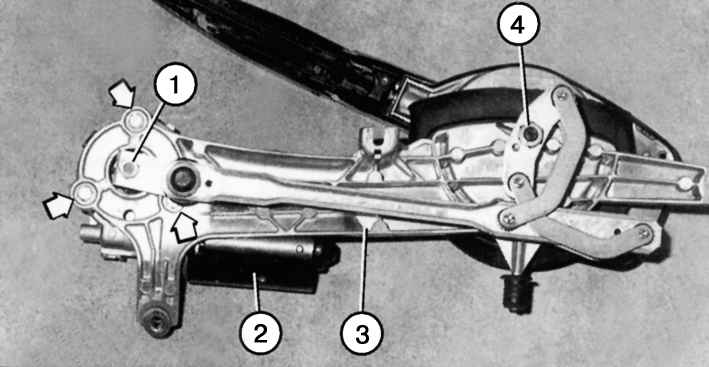

Рис. 3.18. Моторедуктор в сборе с рычажным механизмом: 1 – гайка; 2 – моторедуктор; 3 – рычаг; 4 – осевая гайка

9. Для отсоединения моторедуктора стеклоочистителя 2 (рис. 3.18) от рычага 3 снимите гайку 1 кривошипа привода и три крепежных винта (стрелки). Кривошип моторедуктора и выдвижная штанга практически образуют в среднем положении одну линию. При демонтаже рычажного механизма важно сохранить среднее положение щетки очистителя и рычажного механизма, которое фиксируется при помощи осевой гайки 4 головки привода.

10. Выньте моторедуктор стеклоочистителя вместе с рычажным механизмом.

1. Удостоверьтесь, что моторедуктор стоит в среднем положении. В противном случае подсоедините штекер, включите зажигание, включите на короткое время моторедуктор и выключите его при помощи включателя стеклоочистителя. После этого выключите зажигание.

2. Заверните крепление моторедуктора с моментом затяжки 5 Н·м.

3. Насадите рычажный механизм на кривошип моторедуктора.

4. Рычаг очистителя с рычажным механизмом соедините согласно вашему рисунку, сделанному при снятии, и наверните гайку на ось моторедуктора.

5. Рычаг кривошипа насадите на ось моторедуктора так, чтобы рычаг кривошипа и рычаг очистителя образовали одну линию. Затяните крепежную гайку с моментом затяжки 20 Н·м.

6. Насадите стеклоочиститель и подсоедините штекер.

7. Установите резиновые кольца и заверните винт.

8. Установите стеклоочиститель.

9. Рычаг очистителя насадите на головку привода, затяните 6-гранный винт и наденьте крышку.

10. Поставьте защитные решетки на воздухозаборник.

11. Закройте капот и проверьте работу стеклоочистителя.
