6.5.6. Снятие и установка воздушного фильтра

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

Снятие

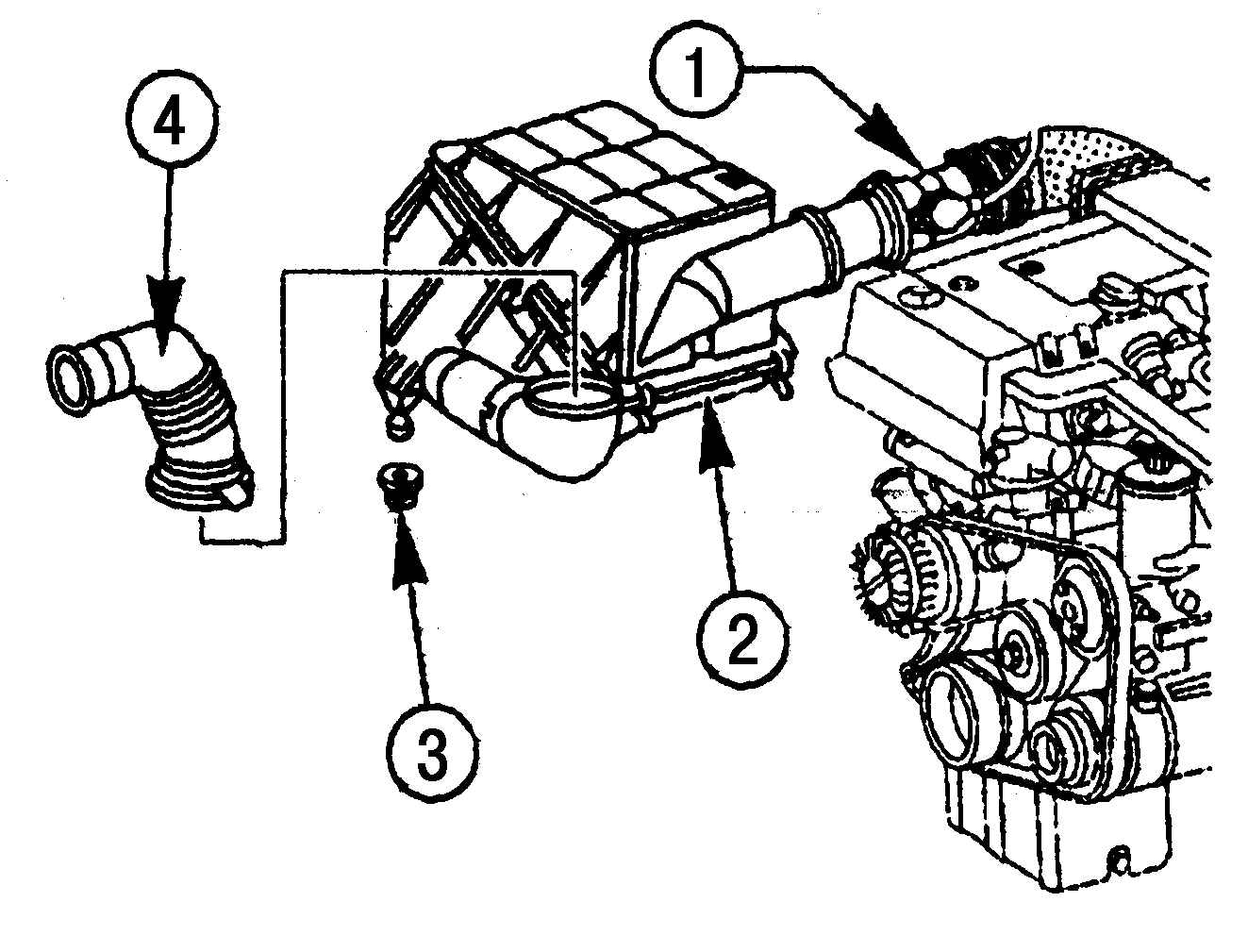

Рис. 5.51. Снятие воздушного фильтра: 1 – датчик массового расхода воздуха; 2 – воздушный фильтр; 3 – резиновая опора; 4 – патрубок впускного воздуха

1. Снимите с воздушного фильтра 2 (рис. 5.51) датчик 1 массового расхода воздуха, для чего ослабьте зажимы на воздушном патрубке.

2. Снимите патрубок 4 впускного воздуха с резиновых опор 3.

Установка

3. Вставьте воздушный фильтр в резиновые опоры 3.

4. Установите патрубок 4 впускного воздуха.

5. Вставьте датчик массового расхода воздуха с уплотнительным кольцом в воздушный патрубок и закрепите зажимом.
