13. Кузов

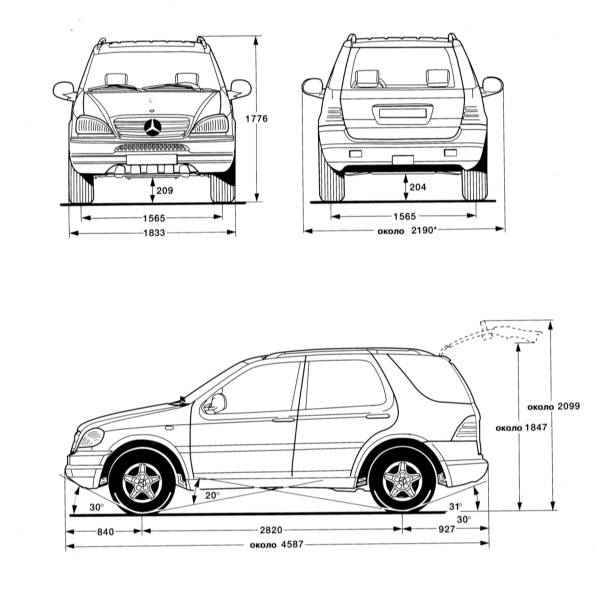

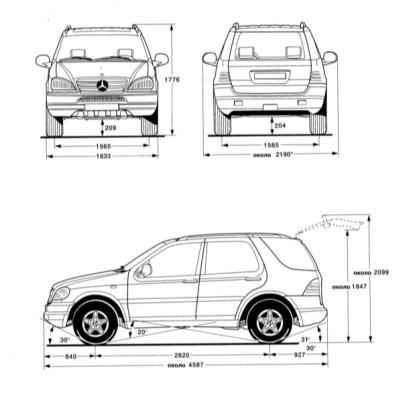

Кузовные размеры

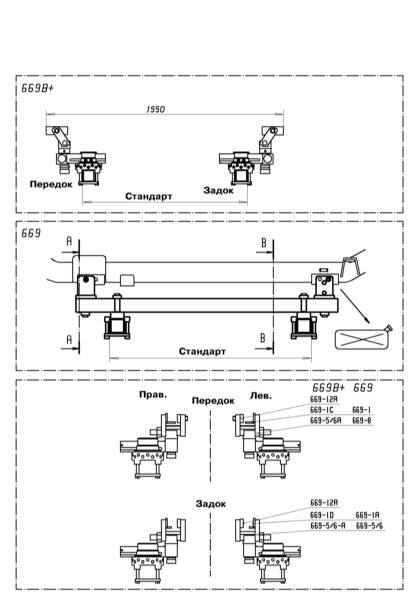

Размерные характеристики для проверки правильности геометрии кузова

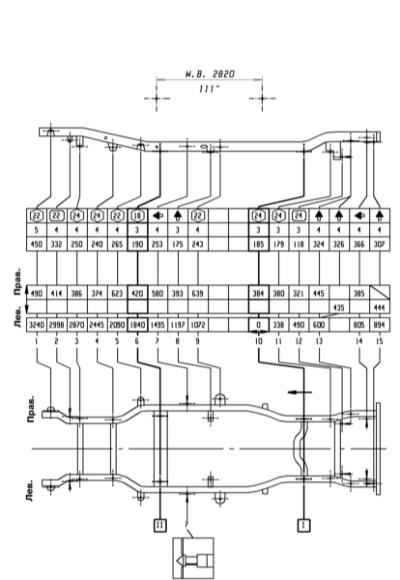

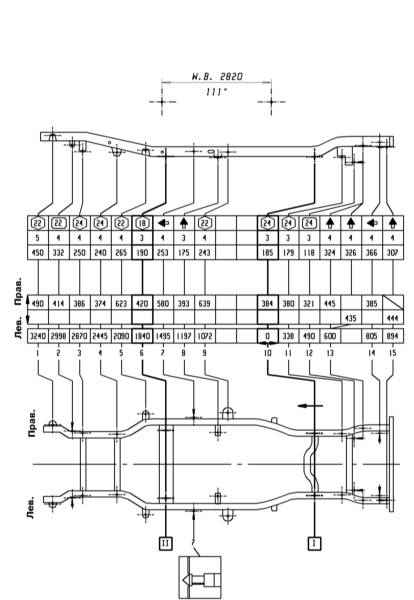

Размерные характеристики для проверки геометрии кузова (на примере ML 320)

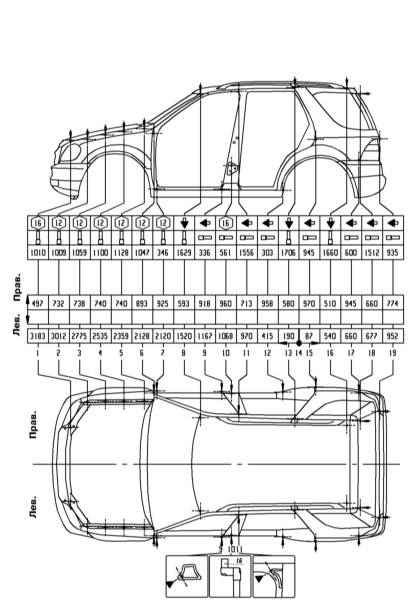

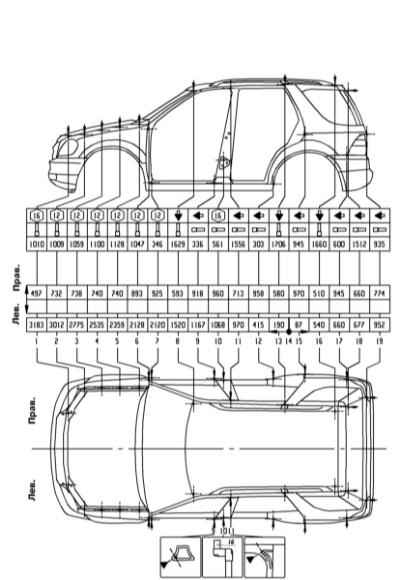

Размерные характеристики для проверки геометрии кузова (на примере ML 320)

Размерные характеристики для проверки геометрии кузова (на примере ML 320)

Общие сведения
Кузов	Самонесущий, с жестким жизнесохраняющим каркасом, передней и задней зонами направленной энергопоглащающей деформации; применены внутридверные и бортовые усилители, предохраняющие при боковых столкновениях. Выпускается два варианта исполнения кузова: со стандартной и удлиненной колесной базой
Днище и ниши колес	Покрыты стойкой защитной мастикой.
Обозначение в тексте	Руководства стоек кузова (спереди назад) А, В и С
Боковые подушки безопасности	Над боковыми стеклами и во всех дверях
Габаритные размеры автомобиля, мм	См. Спецификации к Главе Органы управления и приемы безопасной эксплуатации
Регулировка капота и дверей
Зазоры посадки в кузовных проемах, мм
Кроме верхнего зазора двери задка	5.0 ± 0.5
Верхний зазор двери задка	9.5 ± 0.5
Монтажные размеры тягово-сцепного устройства	См. Спецификации к Главе Органы управления и приемы безопасной эксплуатации
Усилия затягивания резьбовых соединений, Нм
Гайки крепления рычагов стеклоочистителей
Ветровое стекло	18
Заднее стекло	15
Винты крепления планок петель капота
К панели капота	10
К кузовным элементам	18
Винты крепления верхней и нижней сборок замка капота	12
Гайки крепления разделительной трубы к элементам нижней защиты двигательного отсека (передний бампер)	86
Винты крепления опорных кронштейнов переднего бампера к элементам нижней защиты	25
Болты крепления передней защиты к нижней защите	25
Гайки крепления элементов нижней защиты к опорным кронштейнам	49
Болты крепления элементов нижней защиты друг к другу	49
Болты крепления задней секции нижней защиты двигательного отсека к вспомогательной раме	10
Гайки крепления переднего бампера к наружным опорным кронштейнам и к раме	8
Гайки и винты крепления заднего бампера к раме	8
Гайки планок крепления брызговиков	6
Гайки крепления держателя запасного колеса к балке рамы	49
Винты крепления опорных кронштейнов к держателю запасного колеса	25
Гайки крепления усилительных элементов продольных балок рамы	49
Болты крепления дверных защелок к стойкам	24
Болты крепления планок петель боковых дверей
К дверям	35
К стойкам	32
Гайки крепления ограничителей открывания дверей к дверным рамам	10
Болты крепления планок петель двери задка
К двери	55
К панели крыши	35
Винты крепления наружных ручек дверей
Передние двери	3
Задние двери	1.5
Винты крепления сборок дверных замков	8
Болты крепления ударника замка двери задка	30
Анкерные болты ремней безопасности	35
Винты крепления панели приборов к туннелю трансмиссии	30
Болты крепления проушин фиксации груза к панели пола багажного отделения	24
Болты крепления анкерных скоб фиксации детского сиденья к панели пола багажного отделения	24
Болты крепления рам сидений к панелям пола
Передние сиденья	40
Заднее сиденье
Модели выпуска по 31.08.99	35
Модели выпуска с 01.09.99	40
Болты крепления спинок сидений к рамам	30 ± 3
Винты крепления возвратных устройств задних ремней безопасности к сиденьям	40
Болты крепления пряжек ремней безопасности
Передние сиденья
Модели выпуска по 31.08.99	35
Модели выпуска с 01.09.99	45
Задние сиденья	35
Колесные болты	150
Болты крепления тягово-сцепного устройства к поперечной балке рамы	160

Ввиду ограниченности места в настоящей Главе рассмотрены лишь наиболее интересные с точки зрения составителей процедуры, выполнение которых представляется возможным силами среднестатистического механика-любителя. Более сложные работы следует поручить выполнению специалистов автосервиса.
