6.3.4. Снятие и установка лямбда-зондов

Детали установки лямбда-зонда на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, - постарайтесь не повредить электропроводку, перед установкой смажьте резьбовую часть датчика термостойкой смазкой.

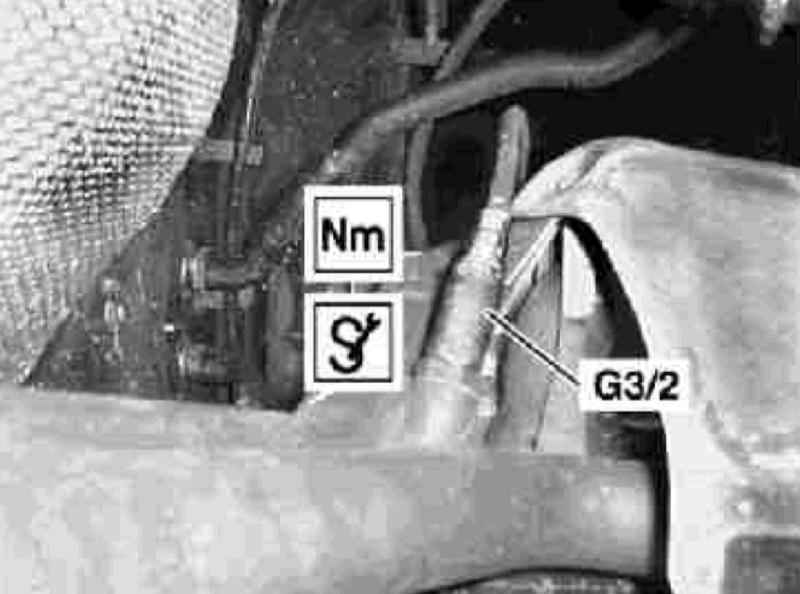

Детали установки лямбда-зонда (G3/2) на моделях 163.136 (двигатель серии 111)

М112/113

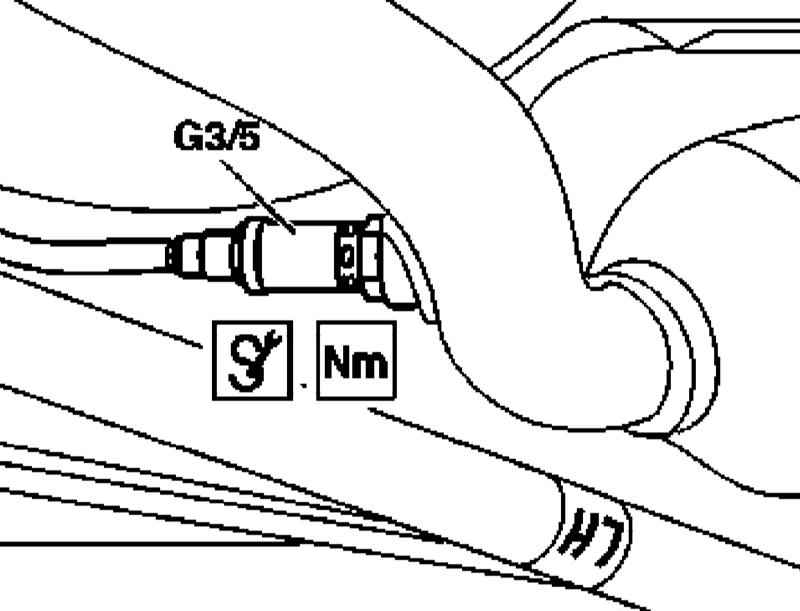

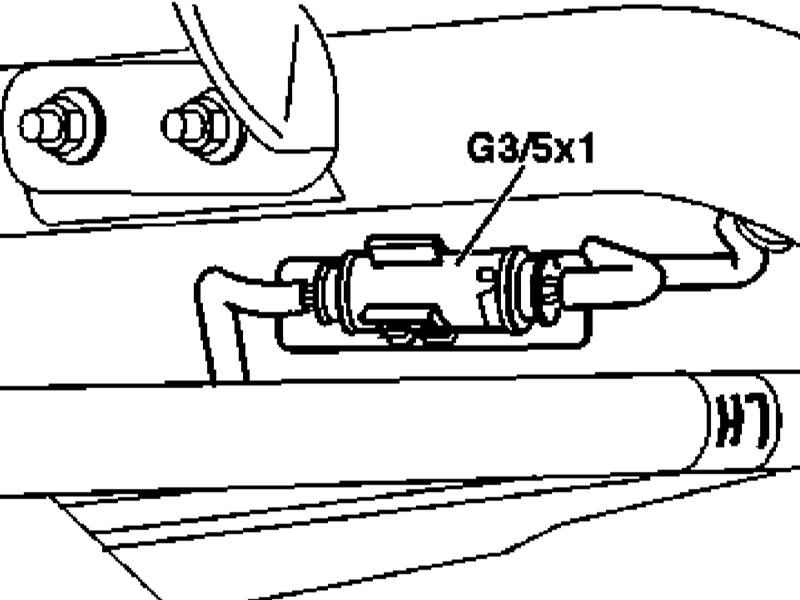

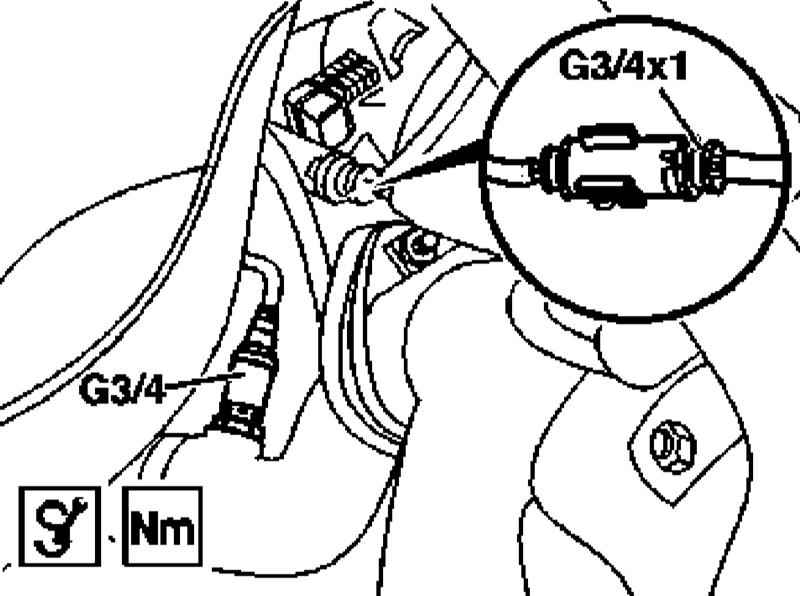

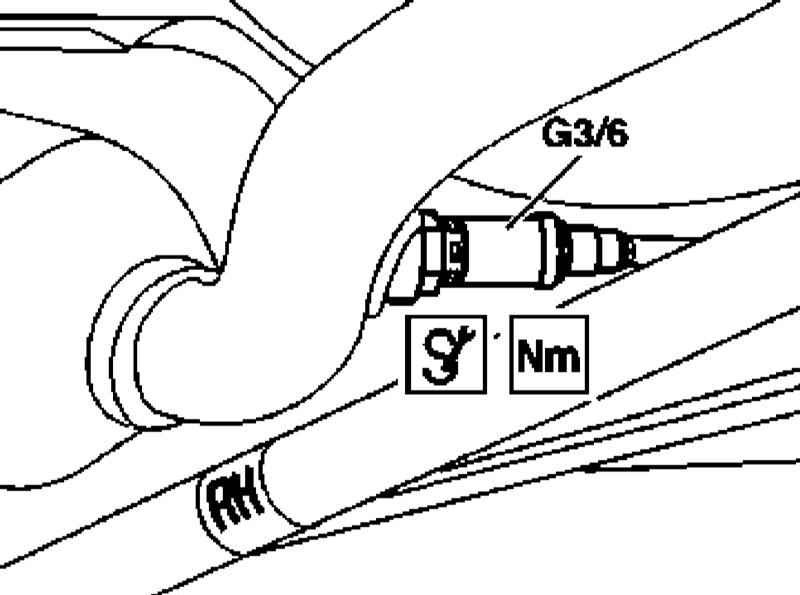

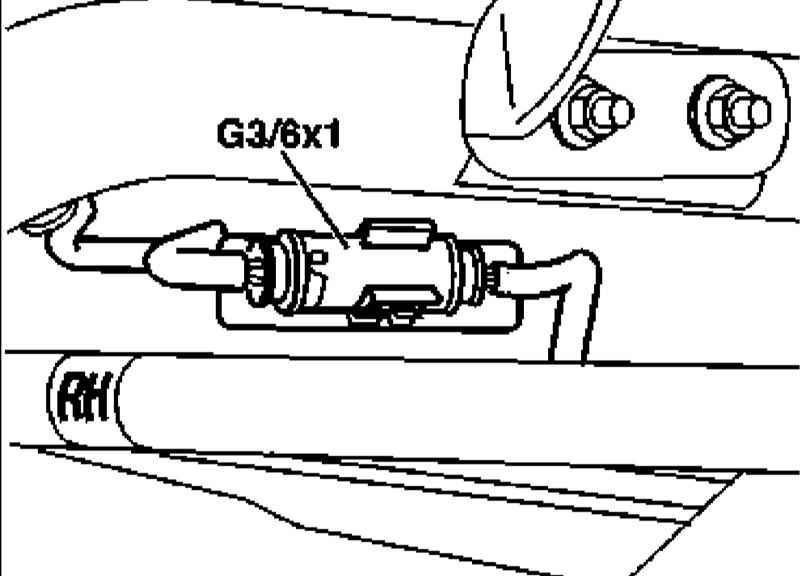

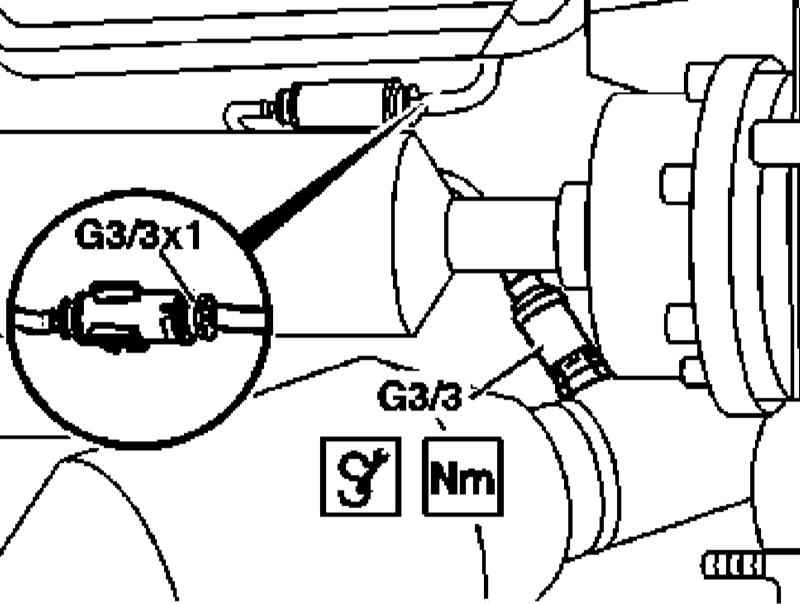

Детали установки лямбда-зондов на моделях, оборудованных двигателями серий 112 и 113 показаны на иллюстрациях, - постарайтесь не повредить электропроводку, перед установкой смажьте резьбовую часть датчиков термостойкой смазкой.
