7.17. Генератор - снятие и установка Cordia, Precis и Tredia

1.  Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора.

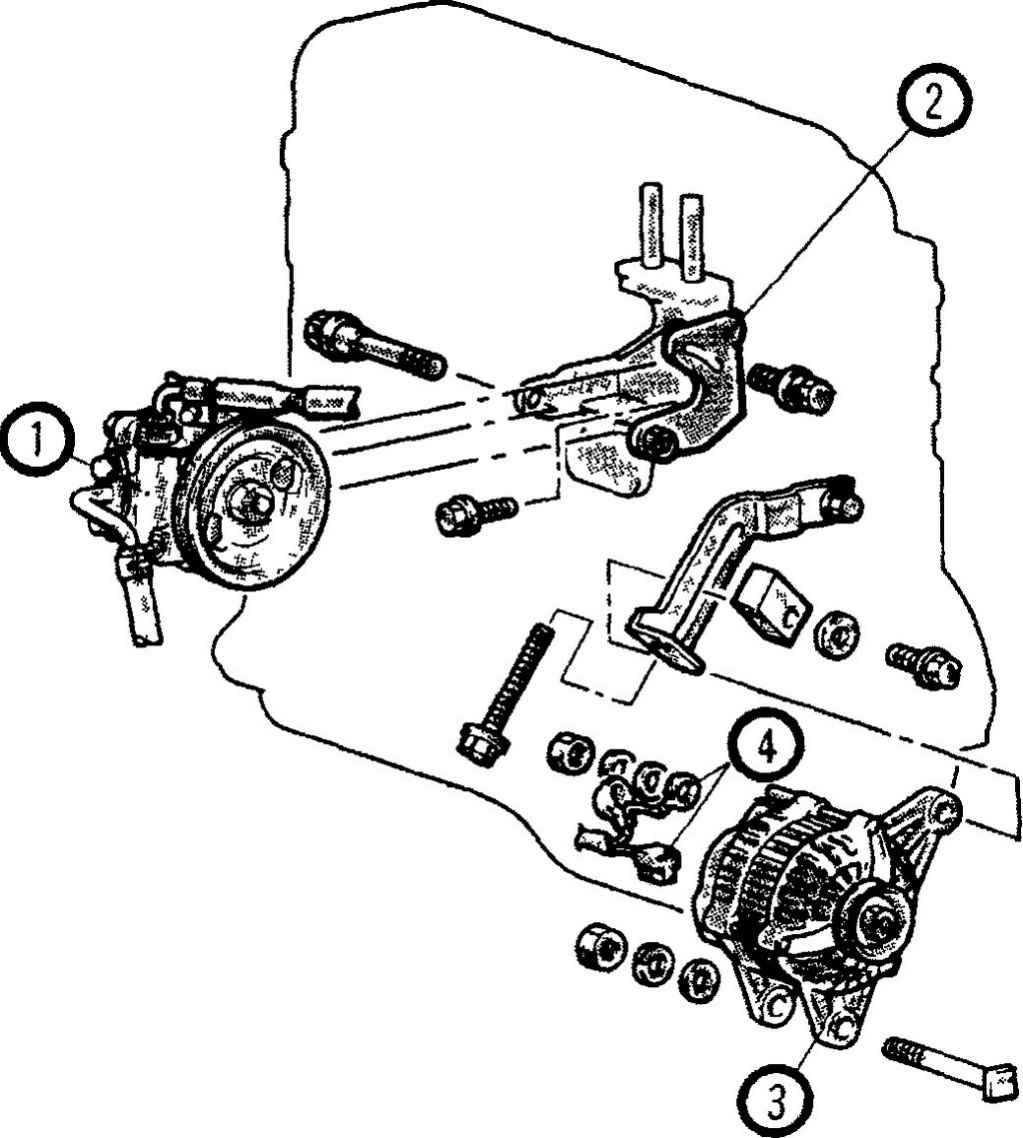

16.2 Элементы крепления генератора на моделях Cordia и Tredia (остальные модели аналогичны) 1. Насос системы гидроусиления рулевого управления 2. Кронштейн 3. Генератор 4. Разъем подключения

2.  Снимите насос системы гидроусиления рулевого управления (16.2).

3. Снимите регулировочный кронштейн генератора, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.

4.  Установка проводится в обратном порядке снятия.

5. Отрегулируйте натяжение приводных ремней.

6. Снимите левый вентилятор. Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора

7. Снимите кронштейн генератора, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.

8. Установка проводится в обратном порядке снятия

9. Отрегулируйте натяжение приводных ремней

10.  Снимите приводной ремень генератора и другие ремни, если необходимо

11.  Открутите крепежные болты генератора, пометьте и отсоедините разъемы подключения и снимите генератор.

12. Установка проводится в обратном порядке снятия.

13. Отрегулируйте натяжение приводных ремней.

14. Снимите приводные ремни насоса системы гидроусиления рулевого управления, компрессора кондиционера и генератора

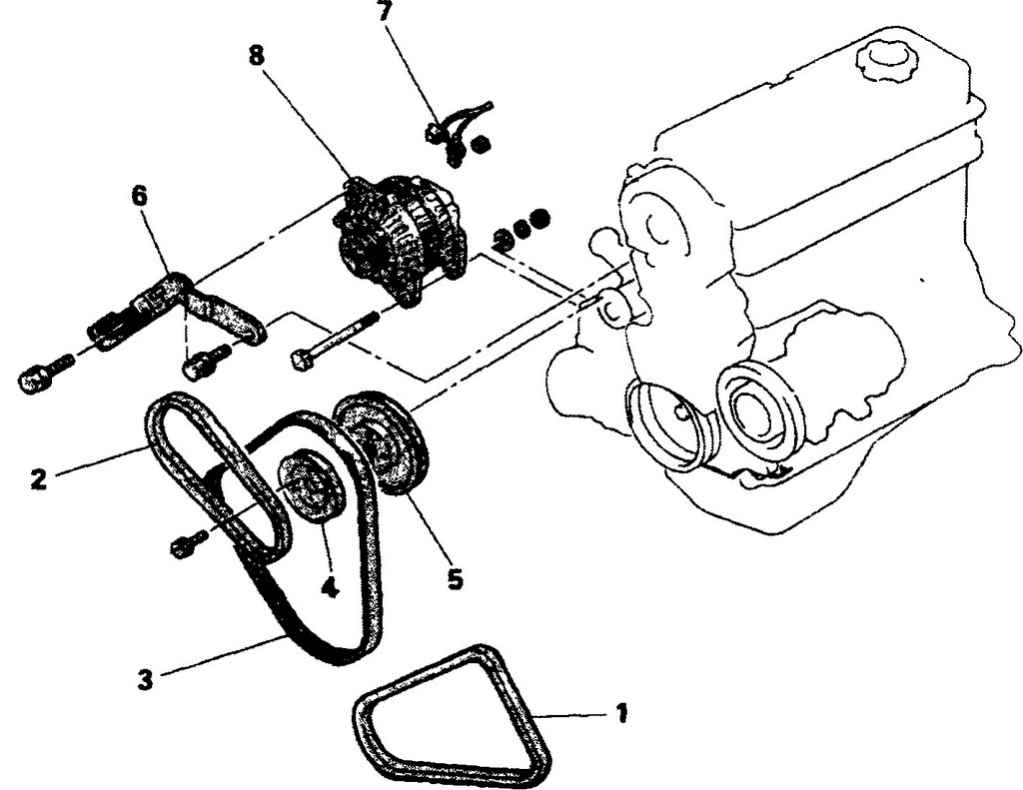

16.15 Элементы крепления генератора на моделях Colt, Lancer, Mirage 1.5L (1989года и позже) 1. Приводной ремень компрессора 2 Приводной ремень насоса системы гидроусиления рулевого управления 3. Приводной ремень 4. Шкив водяного насоса 5. Шкив водяного насоса 6. Кронштейн 7. Разъем подключения 8. Генератор

15. Снимите кронштейн генератора (16.15), открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор

16. Установка проводится в обратном порядке снятия

17. Отрегулируйте натяжение приводных ремней

18. Снимите приводные ремни насоса системы гидроусиления рулевого управления и генератора.

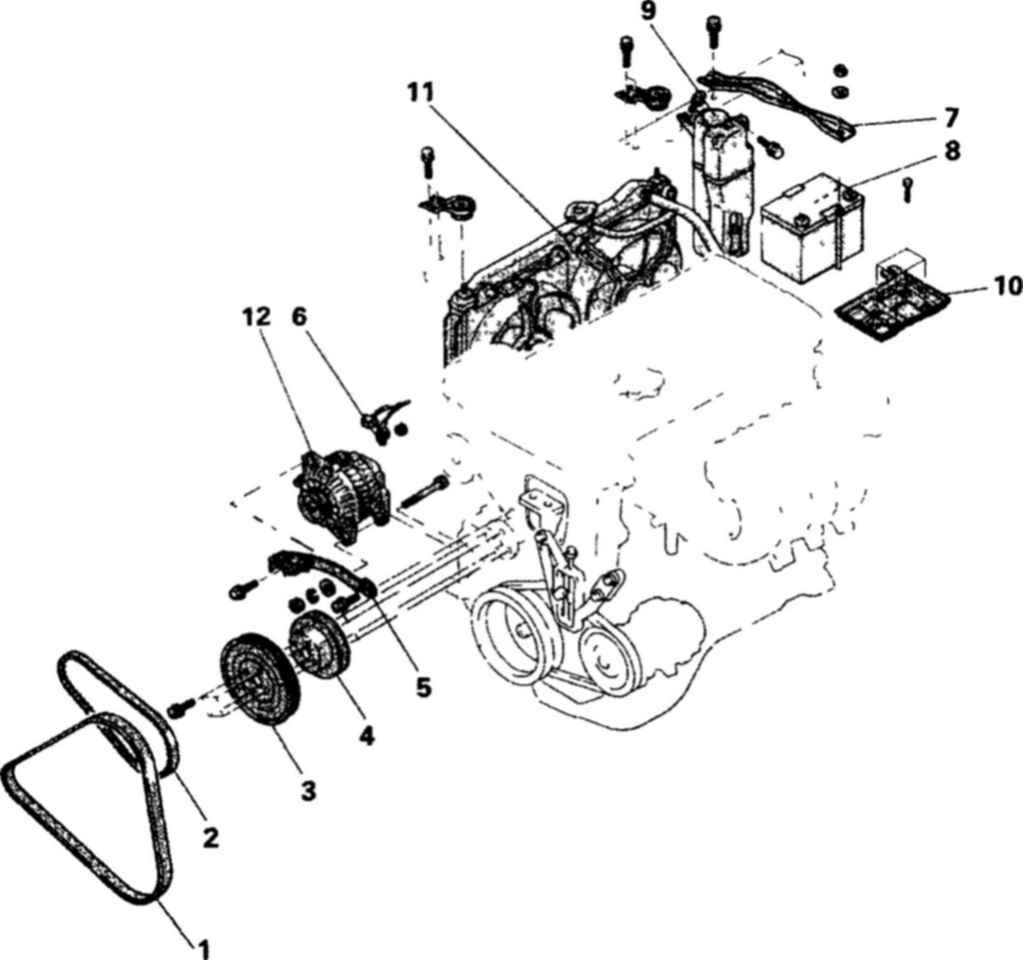

16.19 Элементы крепления генератора на моделях Colt, Lancer, Mirage 1.6L (1989 и позже) 1 Приводной ремень 2.  Приводной ремень насоса системы    гидроусиления   рулевого управления 3. Шкив водяного насоса 4 Шкив водяного насоса 5. Кронштейн 6. Разъем подключения 7. Крепление 8. Аккумулятор 9. Бачок омывающей жидкости 10. Аккумуляторная полка 11. Радиатор 12. Генератор

19. Снимите шкивы водяного насоса (16.19)

20. Снимите кронштейн генератора, снимите радиатор, открутите нижний крепежный болт, отсоедините разъемы подключения и снимите генератор.

21. Установка проводится в обратном порядке снятия.

22. Отрегулируйте натяжение приводных ремней.
