9. Ручная коробка передач

5-ступенчатая ручная коробка переключения передач

Общие параметры

Тип коробки передач

5-ступенчатая трансмиссия типа F5М21, F5М22 или F5М31

Объем трансмиссионного масла

Параметры регулировки

Осевой люфт коробки дифференциала, мм

0.05 ÷ 0.17

Преднатяг дифференциала, мм

0.05 ÷ 0.10

Люфт зацепления сателлитов, мм

0.025 ÷ 0.150 (в обе стороны)

Осевой люфт подшипников первичного вала, мм

  • Передний подшипник
0.010 ÷ 0.120
  • Задний подшипник
0.00 ÷ 0.09

Осевой люфт подшипника промежуточной шестерни, мм

Все коробки, кроме F5М31

0.010 ÷ 0.140

РКПП F5М31

0.010 ÷ 0.110

Преднатяг промежуточного вала, мм

0.05 ÷ 0.10

Преднатяг вторичного вала, мм

0.05 ÷ 0.10

Усилия затягивания резьбовых соединений H•м

Болты крепления рычага переключения к корпусу

9 ÷ 14

Направляющие тросов выбора и переключения

9 ÷ 14

Болт крепления муфты привода спидометра

27 ÷ 44

Датчик-выключатель огней заднего хода

30 ÷ 35

Сливная пробка

30 ÷ 34

Заливная пробка

30 ÷ 35

Болты крепления РКПП к двигателю

  • Модели Mirage по 1992 г. вып.
43 ÷ 55
  • Модели Mirage с 1993 г. вып.
48
  • Модели Galant по 1993 г. вып.
43 ÷ 55
  • Модели Galant с 1994 г. вып.
48

Болты крепления РКПП

Болты 12 мм

43 ÷ 53

Болты 10 мм

30 ÷ 35

Болты 6 ÷ 8 мм

Болты крепления купола сцепления

8 ÷ 10

Нижний стяжной болт РКПП

30 ÷ 35

Болт держателя подшипника

16 ÷ 22

Болт ведущей шестерни дифференциала

130 ÷ 140

Контргайка первичного вала

140 ÷ 160

Контргайка промежуточного вала

140 ÷ 160

Болт пластины фиксатора

20 ÷ 27

Гайка пальца шаровой опоры нижнего рычага подвески

60 ÷ 72

Болты задней крышки

15 ÷ 22

Болт оси промежуточной шестерни задней передачи

15 ÷ 22

Болт стопорной скобы

15 ÷ 22

Болты крепления кронштейна опоры подвески к картеру РКПП

60 ÷ 80
10 ÷ 12

Гайки опоры подвески

48

Сквозной болт опоры подвески

69

Автоматическая трансмиссия

Общие параметры

Тип АТ

3-ступенчатая трансмиссия серии F3А21, либо 4-ступенчатая серии F4А20/30/50

Объем ATF

Карта срабатывания муфт сцепления и тормозных лент

Положение рычага селектора

Срабатывающие элементы АТ

Положение “D”

  • 1-я передача
Задняя и одноходовая муфты сцепления
  • 2-я передача
Задняя муфта сцепления и тормозная лента привода kickdown
  • 3-я передача
Передняя, задняя и торцевая* муфты сцепления
  • 4-я передача*
Торцевая муфта сцепления и тормозная лента режима kickdown

Положение “2”

1-я передача

Задняя и одноходовая муфты сцепления

2-я передача

Задняя муфта сцепления и тормозная лента привода kickdown

Положение “1” (“L”)

1-я передача

Задняя муфта сцепления и тормозная сборка понижающих передач/реверса

Положение “R”

Передняя муфта сцепления и тормозная сборка понижающих передач/реверса

Положения “N “ и “Р”

Все элементы отключены, либо задействованы с минимальной эффективностью

Обороты Stall-теста

Трансмиссия

Обороты, об/мин

3-ступенчатая (F3А21)

1000 ÷ 2200

4-ступенчатые (серии F4А20/30/50)

  • Galant
2100 ÷ 2600
  • Mirage
2500 ÷ 3000

Усилия затягивания резьбовых соединений H•м

Датчик-выключатель PNP

Модели Mirage по 1997 г. вып. и Galant по 1993 г. вып.

10 ÷ 12

Модели Mirage с 1998 г. вып. и Galant с 1994 г. вып.

11

Модели Diamante

10 ÷ 12

Сливная пробка

30 ÷ 34

Заливная пробка

30 ÷ 34

Гайка крепления троса привода дроссельной заслонки

10 ÷ 14

Болты крепления преобразователя трансмиссии

46 ÷ 53

Болты держателя подшипника

17 ÷ 22

Болты крепления купола преобразователя вращения

19 ÷ 23

Болты крепления ведущей шестерни дифференциала

130 ÷ 140

Болты крепления приводного диска к преобразователю вращения

46 ÷ 53

Болты крепления стопорной пластины оси промежуточной шестерни

47 ÷ 58

Гайка ручного рычага управления

17 ÷ 22

Болты масляного насоса

15 ÷ 20

Крепление держателя планетарной передачи к одноходовой муфте

35 ÷ 45

Болт упора распорного штока

20 ÷ 27

Контргайка раздаточного вала

200 ÷ 230

Болты крепления крышки торцевой муфты сцепления

6 ÷ 8

Установочный винт управляющего регулятора

8 ÷ 10

Болт крепления датчика-выключателя PNP

8 ÷ 10

Установочный винт ручного рычага управления

8 ÷ 10

Болты крепления масляного фильтра

5 ÷ 7

Болты крепления поддона картера

10 ÷ 12

Болты крепления импульсных генераторов

10 ÷ 12

Болт крепления опоры реактивного вала к корпусу масляного насоса

10 ÷ 1 2

Болты крепления клапанной сборки

4 ÷ 6

Болты крепления клапанной сборки к картеру трансмиссии

10 ÷ 12

Болты крепления трансмиссии к двигателю


  • Модели Diamante
75
  • Модели Mirage по 1992 г. вып.
43 ÷ 55
  • Модели Mirage с 1993 г. вып.
48
  • Модели Galant по 1993 г. вып.
43 ÷ 55
  • Модели Galant с 1994 г. вып.
48

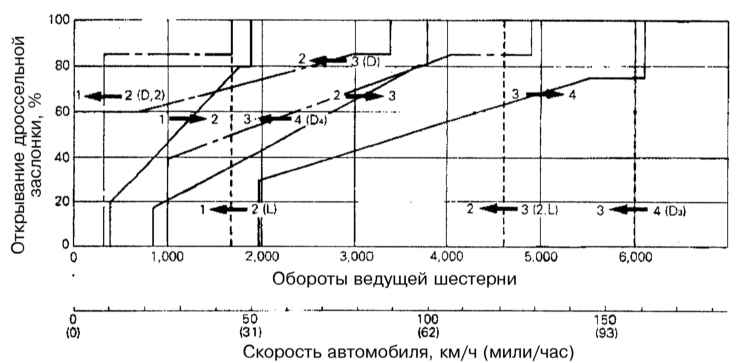

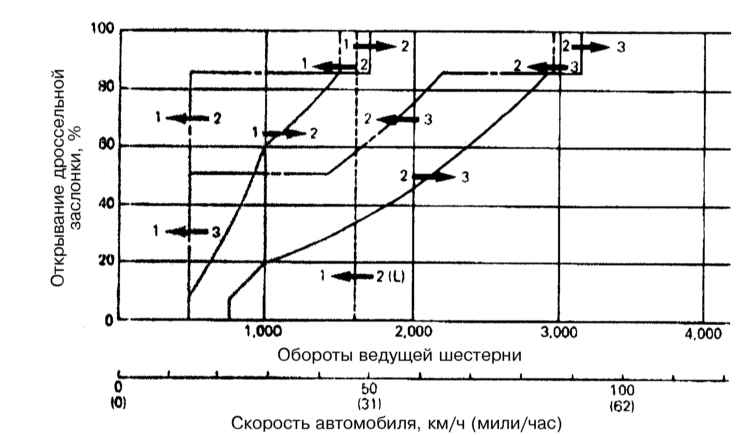

Моменты переключения АТ

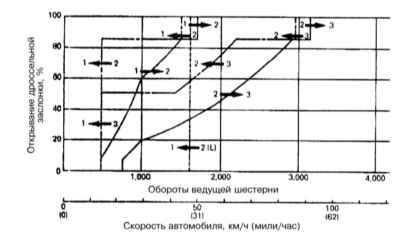

АТ F3A21 (Mirage)

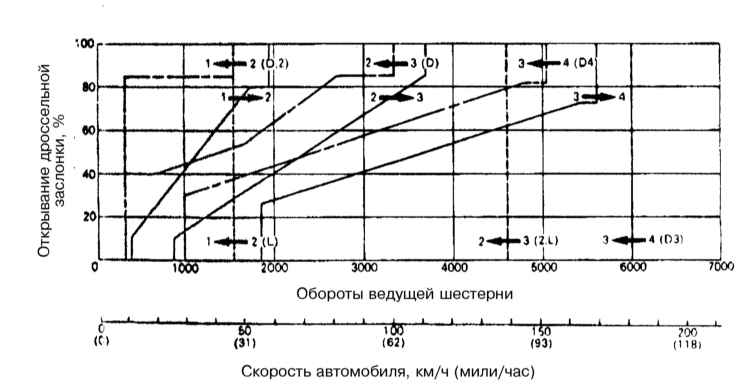

AT F4A20 (Mirage)

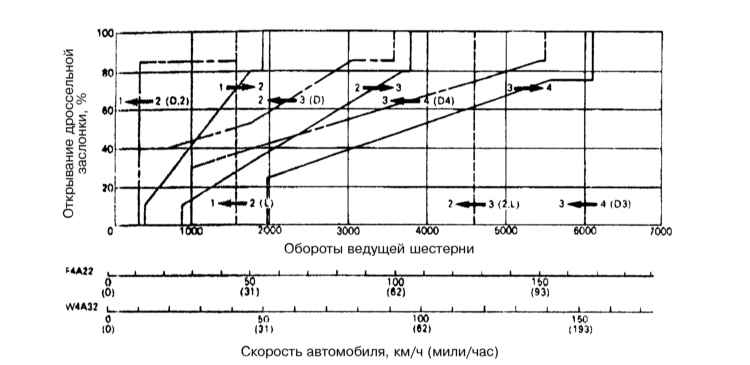

AT F4A22 (Galant)

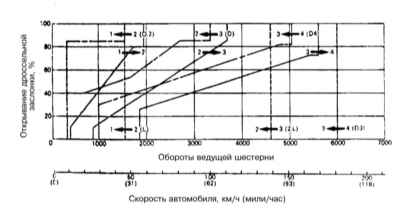

AT F4A23 (Galant)

Регулировочные параметры

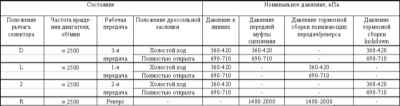

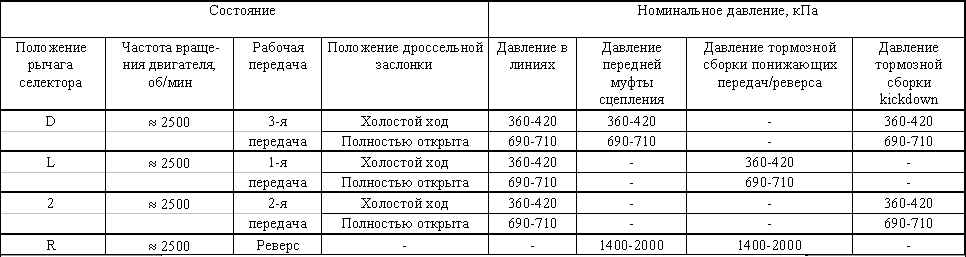

Карта давлений для 3-ступенчатых трансмиссий (серия F3А20)

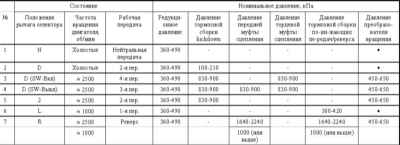

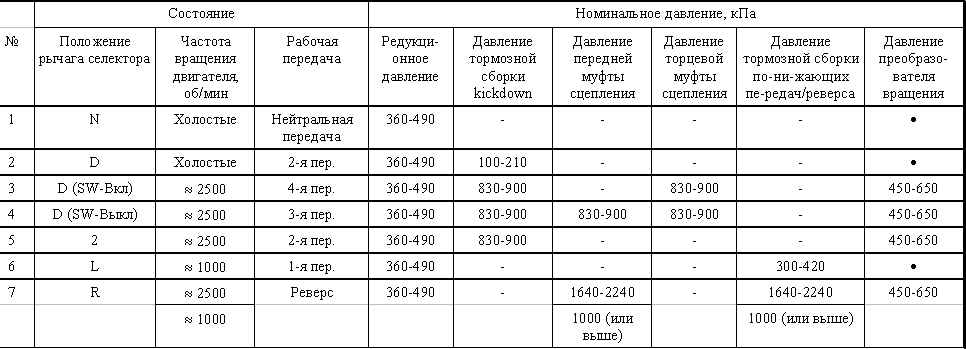

Карта давлений для 4-ступенчатых трансмиссий (серия F3А20/30/50)


- 10 кПа или ниже; · давление генерируется, но нестандартного значения; SW выключатель повышающей передачи

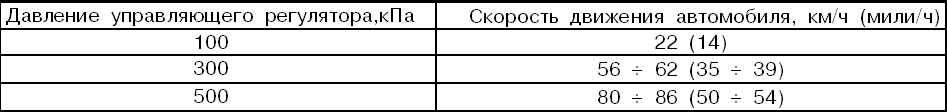

Схема распределения давления управляющего регулятора
