3.6.3. Разборка и сборка карданного вала

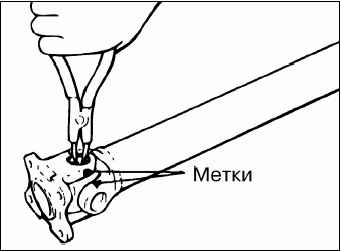

Снятие стопорного кольца
Разборка и сборка карданного вала
Перед снятием стопорного кольца нанесите метки относительно положения вилок карданного шарнира.

Снятие подшипника крестовины карданного шарнира
Разборка и сборка карданного вала

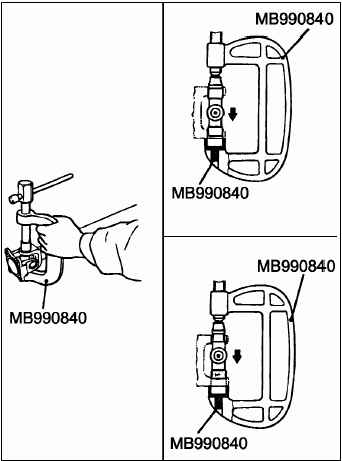

С помощью специального инструмента выпрессуйте подшипник крестовины с одной стороны карданного шарнира, нажимая на подшипник с другой стороны крестовины.
Переставьте специальный инструмент на другую сторону и выпрес-суйте второй подшипник, нажимая на крестовину.

ВНИМАНИЕ
Не допускается выбивание подшипников при снятии, так как это может привести к нарушению балансировки карданного вала.

Снятие вилки промежуточной опоры
Разборка и сборка карданного вала

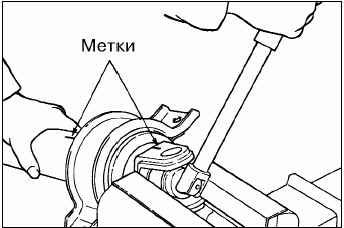

Перед снятием вилки промежуточной опоры вала нанесите установочные метки относительного положения вилки и промежуточного карданного вала.

Снятие промежуточной опоры в сборе
Разборка и сборка карданного вала
Нанесите метки относительного положения промежуточного карданного вала, ШРУСа в сборе и фланца, затем отверните болт.

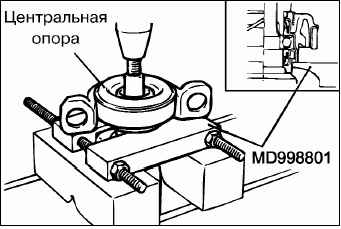

С помощью съемника снимите промежуточную опору в сборе с промежуточного карданного вала.

ВНИМАНИЕ
Использование чрезмерного количества смазки приведёт к трудностям при сборке и неправиль ной подборке стопорных колец

Снятие ШРУСа в сборе
Разборка и сборка карданного вала
Снимите защитный чехол с ШРУСа в сборе.

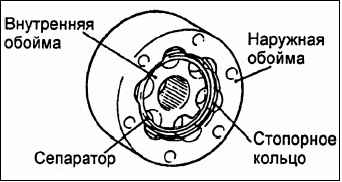

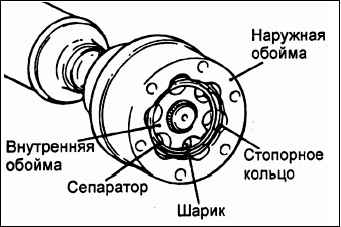

Нанесите метки относительного положения наружной обоймы, сепаратора и внутренней обоймы ШРУСа, затем снимите стопорное кольцо, наружную обойму и шарики.

ПРИМЕЧАНИЕ
Запомните или запишиье расположение шариков, чтобы не перепутать их оригинальное расположение при установке.

Разборка и сборка карданного вала

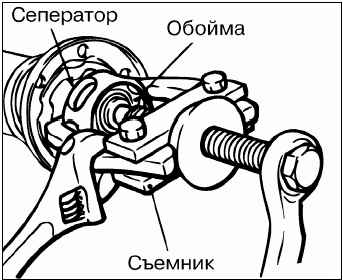

С помощью универсального съемника снимите внутреннюю обойму и сепаратор ШРУСа с промежуточного карданного вала.
Разборка и сборка карданного вала
Удалите старую смазку и очистите наружную и внутреннюю обоймы, сепаратор и шарики ШРУСа.

Снятие защитного чехла ШРУСа
Если предполагается повторная установка защитного чехла ШРУСа, то перед его снятием обмотайте шлицы заднего карданного вала изоляционной лентой.

Установка защитного чехла ШРУСа
Разборка и сборка карданного вала
Установите хомут защитного чехла ШРУСа.
Обмотайте шлицы промежуточного карданного вала изоляционной лентой, затем установите защитный чехол ШРУСа.

Установка ШРУСа в сборе
Разборка и сборка карданного вала
Нанесите тонкий слой специальной консистентной смазки в канавки под шарики на наружной и внутренней обоймах ШРУСа.
Установите наружную обойму, сепаратор, шарики и внутреннюю обойму, совместив метки относительного положения.
Установите стопорное кольцо.

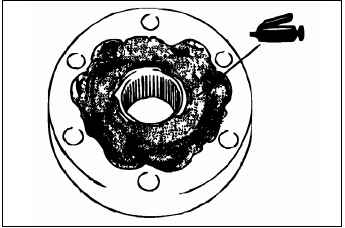

Нанесите специальную консистентную смазку в ШРУС в сборе.
Количество: 90–100 г.

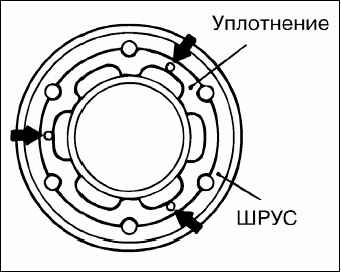

Нанесите немного специального клея в трех точках на поверхности канавок под шарики (показано на рисунке стрелками), расположенных на одинаковом расстоянии друг от друга по окружности ШРУСа, в которых есть проточки под резиновое уплотнение и затем установите резиновое уплотнение на ШРУС.
Клей: ЗМ Stud Locking №4170 или равнозначный.
Разборка и сборка карданного вала
Расположите ШРУС так, чтобы сторона с проточками, на которые ранее было установлено резиновое уплотнение ШРУСа, была направлена к защитному чехлу ШРУСа.

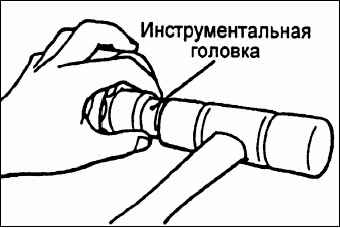

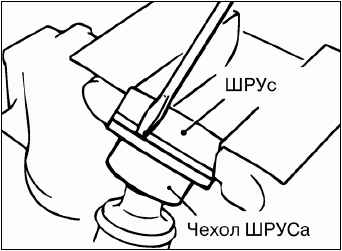

Совместите метки на ШРУСе в сборе и промежуточном карданном валу, затем с помощью инструментальной головки установите ШРУС в сборе на промежуточный карданный вал.
Разборка и сборка карданного вала

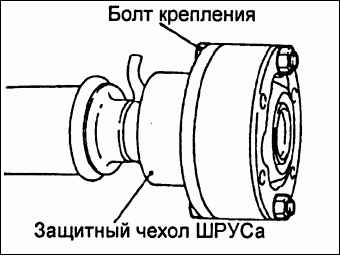

Совместите отверстия под болты на защитном чехле ШРУСа и ШРУСе в сборе с помощью болтов крепления, и установите защитный чехол на ШРУС.
Разборка и сборка карданного вала
Установите резиновое уплотнение на ШРУС со стороны фланца.

Установка хомута защитного чехла ШРУСа
Разборка и сборка карданного вала

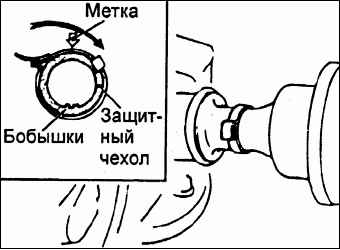

Расположите замок хомута защитного чехла так, чтобы он находился на противоположной стороне защитного чехла относительно бобышек чехла, обеспечивающих вентиляцию (указано стрелкой на рисунке). Убедитесь в отсутствии смазки вокруг бобышек защитного чехла, так как смазка затруднит вентиляцию через каналы.

Установка промежуточной опоры в сборе, фланца и самоконтрящейся гайки
Разборка и сборка карданного вала

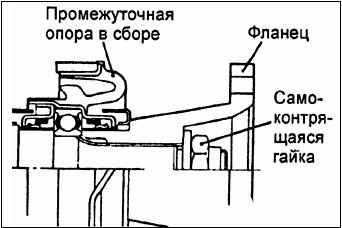

Установите промежуточную опору в сборе на промежуточный карданный вал, как показано на рисунке.
Совместите ранее сделанные установочные метки относительного положения на фланце и промежуточном карданном валу.
Плотно прижмите фланец и промежуточную опору в сборе, затягивая самоконтрящуюся гайку.

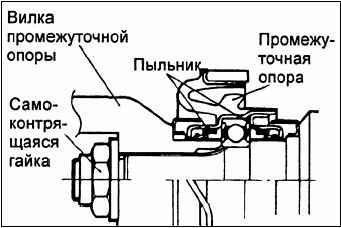

Установка промежуточной опоры в сборе, вилки промежуточной опоры и самоконтрящейся гайки
Разборка и сборка карданного вала
Установите промежуточную опору в сборе на промежуточный карданный вал, как показано на рисунке.
Совместите метки относительно положения вилки промежуточной опоры и промежуточного карданного вала.
Плотно прижмите вилку и промежуточную опору в сборе, затягивая самоконтрящуюся гайку.

Установка крестовины и подшипника
Разборка и сборка карданного вала

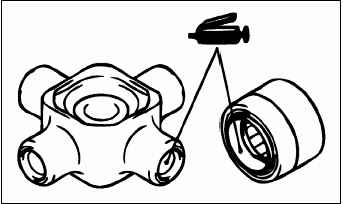

Нанесите смазку на и рабочие поверхности крестовины подшипников.

ВНИМАНИЕ
Использование чрезмерного количества смазки приведет к трудностям при сборке и неправильной подборке стопорных колец.

Разборка и сборка карданного вала

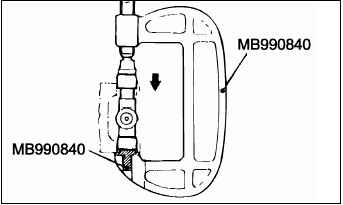

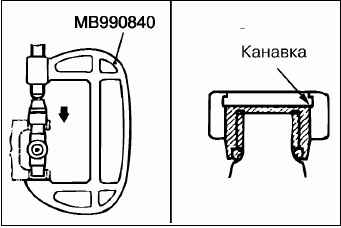

С помощью специального инструмента запрессуйте подшипник крестовины в вилку так, чтобы канавка под стопорное кольцо была полностью видимой. Внимание: будьте осторожны при запрессовке подшипников крестовины, так как перекос подшипника при запрессовке приведет к повреждению его крестовиной.
С помощью специального инструмента запрессуйте подшипник противоположной стороны крестовины в вилку.
Разборка и сборка карданного вала
Совместите метки относительного положения вилки и карданного вала, установите вторую пару подшипников крестовины карданного шарнира в соответствии с процедурами, приведенными в подпунктах «а» и «б».

Установка стопорного кольца
Разборка и сборка карданного вала
Установите стопорное кольцо с одной стороны крестовины карданного шарнира.

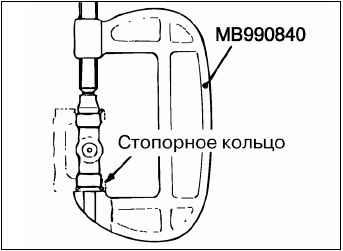

Установите съемник со стороны, противоположной той, где установлено стопорное кольцо и запрессуйте подшипник до касания со стопорным кольцом.

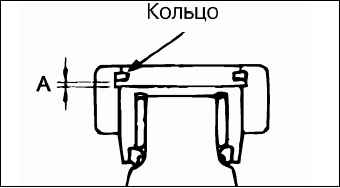

Установите стопорное кольцо с противоположной стороны. Измерьте осевой зазор подшипника крестовины карданного шарнира (между стопорным кольцом и подшипником) с помощью плоского щупа.
Разборка и сборка карданного вала
Номинальный зазор:0,02–0,06 мм.

ВНИМАНИЕ
Стопорные кольца с обеих сторон должны быть одинаковой толщины.

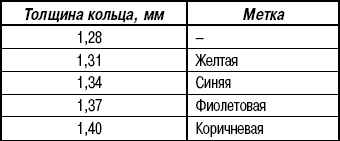

Если осевой зазор превышает номинальное значение, то отрегулируйте его, подобрав стопорное кольцо подходящей толщины.

Разборка и сборка карданного вала
