1.1. Приборная панель и устройства управления

ОБЩИЕ СВЕДЕНИЯ

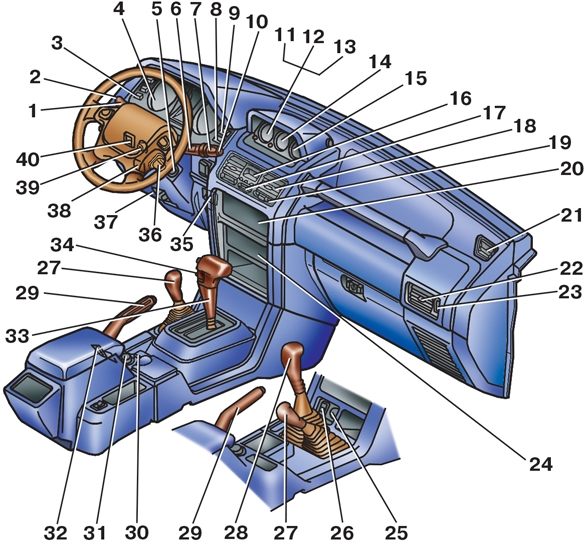

Приборная панель и устройства управления
1.1. Приборная панель и устройства управления

1. Рычаг включения сигнала поворота, подсветки комбинации приборов, регулировки яркости фар
2. Выключатель смывателей фар (если они имеются)
3. Основной выключатель системы контроля за движением (если автомобиль оснащен этой системой)
4. Комбинация приборов
5. Переключатель зажигания
6. Рычаг включения стеклоочистителей и стеклоомывателей ветрового стекла
7. Выключатель стеклоочистителей заднего стекла (если они имеются)
8. Выключатель аварийной сигнализации
9. Выключатель обогрева заднего стекла
10. Выключатель стеклоомывателей заднего стекла (если они имеются)
11. Электронный компас (если автомобиль оснащен им)
12. Термометр (если автомобиль оснащен им)
13. Индикатор давления масла (если он имеется)
14. Уклономер (если автомобиль оснащен им)
15. Вольтметр (если он имеется)
16. Часы (если они имеются)
17. Градуированная шкала термометра холодного воздуха
18. Центральное вентиляционное отверстие
19. Ручка управления заслонкой центрального вентиляционного отверстия
20. Обогреватель/ воздушный кондиционер (если автомобиль оснащен им)
21. Боковой выход антиобледенителя системы отопления
22. Боковое вентиляционное отверстие
23. Ручка управления заслонкой бокового вентиляционного отверстия
24. Аудиосистема (если автомобиль оснащен ей)
25. Вспомогательная розетка
26. Выключатель блокировки заднего дифференциала (если он имеется)
27. Рычаг переключения коробки передач
28. Рычаг переключения передач (для ручной трансмиссии)
29. Рычаг ручного тормоза
30. Переключатель режимов (если имеется)
31. Прикуриватель
32. 3-позиционный переключатель амортизаторов (если имеется)
33. Рычаг переключения передач (для автоматической трансмиссии)
34. Выключатель системы контроля за перегрузкой
35. Рычаг, открывающий дверцу к заливному отверстию топливного бака
36. Переключатель для установки параметров системы контроля за движением (если такой имеется)
37. Блок предохранителей
38. Рычаг, открывающий капот
39. Кнопка регулировки освещенности комбинации приборов
40. Электронный переключатель дистанционного управления зеркала бокового обзора (если имеется)

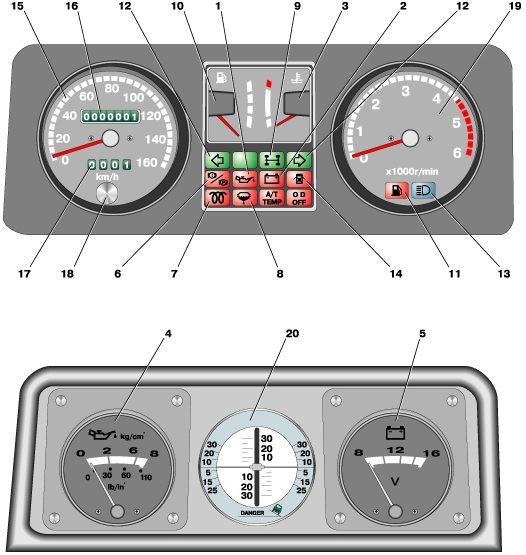

Панель приборов моделей с 1982 года
1.1. Приборная панель и устройства управления

1. Контрольная лампа уровня масла
2. Контрольная лампа зарядки аккумулятора
3. Указатель температуры охлаждающей жидкости
4. Указатель давления масла
5. Вольтметр
6. Контрольная лампа ручного тормоза и уровня тормозной жидкости
7. Контрольная лампа предпускового подогрева (дизель)
8. Контрольная лампа наличия воды в топливном фильтре (дизель)
9. Контрольная лампа полного привода
10. Указатель уровня топлива
11. Контрольная лампа запаса топлива
12. Контрольная лампа указателей поворота
13. Контрольная лампа света дальних фар
14. Контрольная лампа неполного закрытия дверей
15. Спидометр
16. Счетчик пройденного пути
17. Суточный счетчик пройденного пути
18. Кнопка обнуления суточного счетчика пройденного пути
19. Тахометр
20. Указатель продольного и поперечного крена автомобиля
