13.13.7.1. Электромагнитный клапан и привод

ОБЩИЕ СВЕДЕНИЯ

1. Контрольный клапан

2. Стравливающий клапан

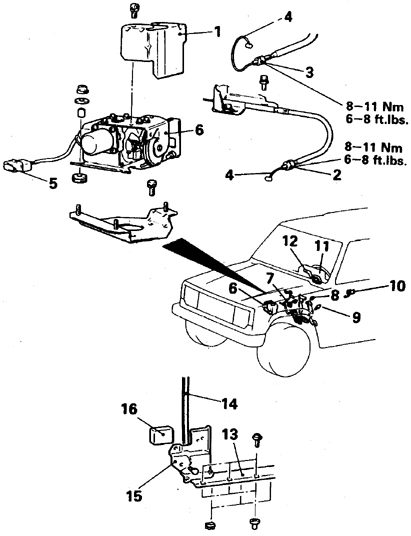

1. Щиток

2. Гайка троса акселератора В

3. Гайка троса акселератора А

4. Трос

5. Разъем

6. Привод

7. Переключатель акселератора

8. Выключатель сигнала торможения

9. Датчик выключения сцепления

10. Выключатель замедлителя

11. Датчик скорости

12. Выключатель круиз-контроля

13–15. Накладки дверного проема и кузова

16. Блок управления

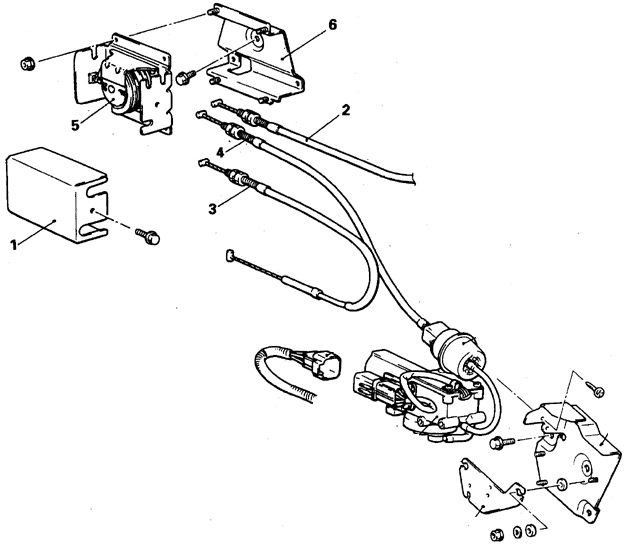

1. Щиток

2. Трос акселератора В

3. Трос дроссельной заслонки

4. Трос круиз-контроля

5. Кулиса

6. Кронштейн

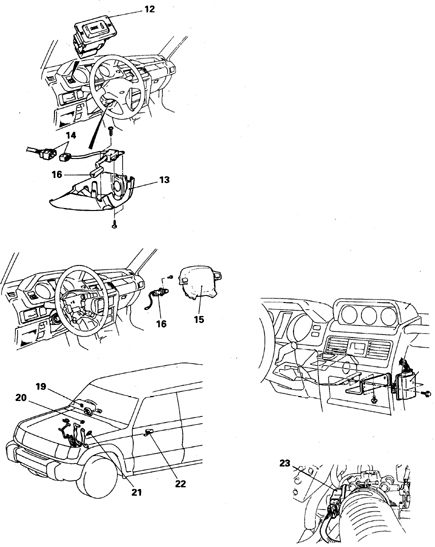

12. Главный переключатель

13. Нижняя накладка колонки

14. Разъемы

15. Модуль подушки безопасности

16. Управляющий перелючатель

19. Датчик скорости

20. Выключатель сигнала торможения

21. Датчик выключения сцепления

22. Блокирующий переключатель АКПП

23. Датчик поворота дроссельной заслонки

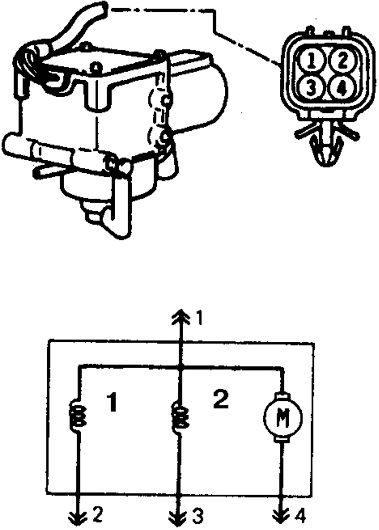

1. Отсоедините разъем от вакуумного насоса.

2. Проверьте сопротивление между парами выводов 1–2 и 1–3, которое должно быть 60 Ом.

3. Проверьте срабатывание клапана при подключении батареи между парами выводов 1–2 и 1–3.

4. Замените клапан, если его работа отличается от описанной.

1. Отсоедините разъем от вакуумного насоса.

2. При подключении батареи между выводами 1–4 привод должен вращаться.

3. В противном случае привод замените

1. Отсоедините батарею от массы.

2. Снимите щиток привода.

3. Отпустите гайки оболочек тросов и отсоедините тросы от привода.

4. Отсоедините от привода разъем.

5. Отверните 3 гайки и снимите привод.

6. Отсоедините провода от акселератора, выключателя сигнала торможения, датчика выключения сцепления и замедлителя, снимите выключатели.

7. Снимите комбинацию приборов (см. рис. подраздел 13.16), снимите со спидометра датчик скорости.

8. Снимите с рулевой колонки переключатель круиз-контроля.

9. Снимите накладку проема передней двери, накладку порожка, боковой кожух и блок управления.

10. Установка снятых узлов системы выполняется в обратном порядке.

11. Гайки тросов затяните с моментом 8–11 Н.м.

12. Отсоедините все тросы от кулисы.

13. Отверните 4 гайки и снимите кулису.

14. Отверните болт и снимите кронштейн.

15. Отсоедините от вакуумного насоса разъем и шланг и снимите насос.

16. Отверните 3 гайки и снимите кронштейн насоса.

17. Снимите привод.

18. Установка снятых узлов системы выполняется в обратном порядке.

19. Отрегулируйте тросы, выполнив следующее.

20. Удерживая кулису С и упирая в ограничитель, заверните гайку оболочки троса так, чтобы свободный ход троса был 2–3 мм, затяните контргайку.

21. Удерживая кулису В и упирая в кулису С, заверните гайку оболочки троса при отпущенном болте так, чтобы свободный ход троса был 1–2 мм, затяните контргайку.

22. Удерживая кулису А и упирая в кулису В заверните гайку оболочки троса так, чтобы свободный ход троса был 1–2 мм, затяните контргайку.
