13.15.1. Электродвигатель и привод стеклоочистителя

1. Снимите щетки, отверните гайку и втолкните валик привода рычага под панель кузова.

2. Достаньте крышку лючка в правой части передней перегородки.

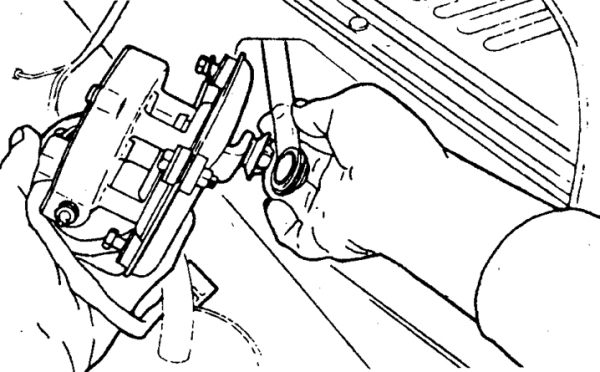

3. Отверните болты и достаньте электродвигатель, обозначьте положение тяги и отсоедините тягу, расположив тягу и двигатель под прямым углом.

4. При необходимости достаньте тягу через лючок.

5. Установка выполняется в обратном порядке.

1. Снимите щетки, отверните гайку и втолкните валик привода рычага под панель кузова.

2. Осторожно подденьте защелки и снимите вентиляционные панели (или одну панель).

3. Отверните болты и достаньте электродвигатель, отсоедините тягу.

4. Отсоедините провода и снимите электродвигатель.

5. При необходимости отверните болты (гайки) крепления пластины валика и достаньте тягу в сборе с валиком через лючок.

Предупреждение Положение тяги привода и электродвигателя очистителя заранее отрегулировано, поэтому снимайте весь привод только в крайнем случае, пометив взаимное расположение тяги на двигателе.

6. Установка выполняется в обратном порядке.

7. Затяните гайки с моментом 5 Н.м.
