13.18.3.2. Автомобили 1992-98 гг.

ОБЩИЕ СВЕДЕНИЯ

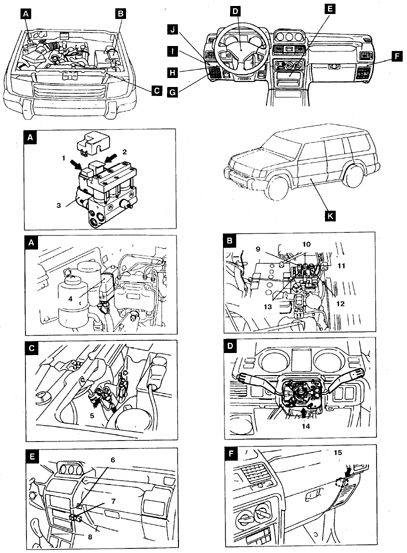

Расположение реле (1992-98 гг.)
13.18.3.2. Автомобили 1992-98 гг.

1. Реле клапана ABS-системы (до 1994 г.)
2. Реле привода ABS-системы
3. Гидравлический модуль
4. Блок реле ABS-системы (с 1995 г.)
5. Реле звукового сигнала
6. Таймер подсветки гнезда замка зажигания
7. Реле стартера
8. Реле питания ABS-системы
9. Реле задних фонарей
10. Реле вентилятора кондиционера
11. Реле компрессора
12. Реле генератора
13. Реле фар
14. Реле чередующейся работы очистителя и омывателя стекла (вмонтировано в рулевую колонку)
15. Реле проверки двигателя

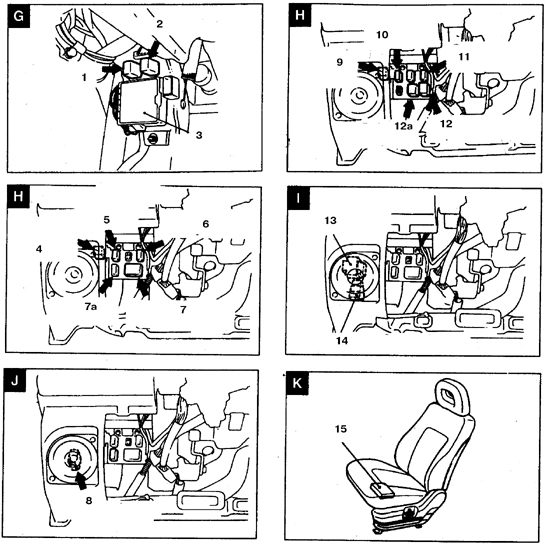

Расположение реле (1992-98гг.)
13.18.3.2. Автомобили 1992-98 гг.

1. Реле розетки для подключения внешних приборов
2. Реле блока обдува отопителя
3. Колодка
4–6. До 1993 г.
4, 9. Прерыватель указателей поворота и аварийной сигнализации
5, 10. Реле перегрузки двигателя
6, 11. Реле привода стеклоподъемника
7, 12. Реле чередующейся работы очистителя и омывателя заднего стекла
7а, 12а. Реле дверного замка
8. Таймер обогревателя заднего стекла
13. Реле омывателя фар
14. Реле дверного замка или обогревателя заднего стекла
15. Релейный блок обогревателя сиденья

ГЛАВНЫЕ ПЛАВКИЕ ПЕРЕМЫЧКИ
Находятся на положительном полюсе батареи и в нижней части колодки рядом с батареей.

БЛОК ПРЕДОХРАНИТЕЛЕЙ
Находится под передней панелью с левой стороны, рядом с динамиком.

ПРЕДОХРАНИТЕЛИ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ (ВНЕ БЛОКА)
Предохранитель N 9 находится в релейном блоке, рядом с блоком предохранителей.
Прерыватели указателей поворотов и аварийной сигнализации, реле режима перегрузки, реле привода стеклоподъемника, реле обогрева заднего стекла, реле чередующейся работы очистителя и омывателя заднего стекла смонтированы в отдельности под передней панелью, рядом с блоком предохранителей и динамиком.
Реле задних фонарей, реле вентилятора кондиционера, реле компрессора, реле генератора и реле фар смонтированы в отдельности в малой колодке рядом с батареей.
