10.7. Бортовая электрическая сеть

Источники и потребители электрической энергии, установленные на автомобиле, соединяются между собой бортовой электрической сетью. Основными элементами электрической сети являются соединительные провода, средства защиты цепей от перегрузок и коротких замыканий, средства коммутации (выключатели и переключатели) и различные соединительные и распределительные устройства.
Конструкция и функции части элементов электрической сети автомобиля рассмотрены выше при описании конкретных изделий и систем. В данном разделе предоставлена недостающая информация.


Расположение и нумерация предохранителей в монтажном блоке в салоне автомобиля

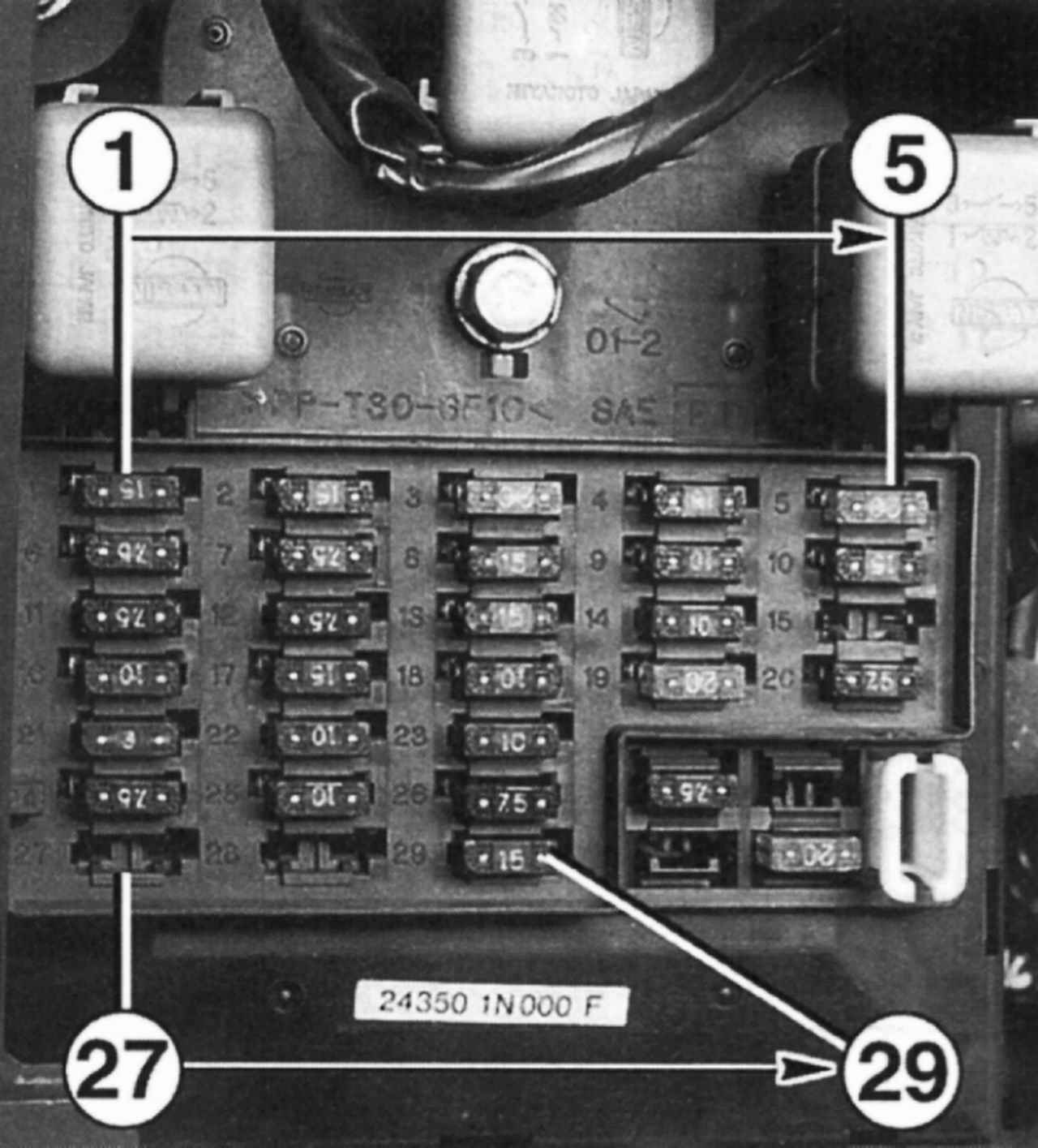

Рис. 8.17. Расположение и нумерация предохранителей в монтажном блоке в салоне автомобиля


Для защиты узлов электрооборудования и электропроводки от перегрузок и коротких замыканий используются плавкие предохранители штепсельного типа, установленные в монтажных блоках. Блок, расположенный в салоне автомобиля под облицовкой левой части панели приборов (рис. 8.17), включает в себя предохранители, перечисленные в табл. 8.7.

Таблица 8.7   Цепи, защищаемые предохранителями, установленными в салоне
№ предохранителя
Сила тока, А
Защищаемая цепь
1
15
Система вентиляции и отопления. Климатическая установка
2
15
То же
3
20
Обогреватель заднего стекла
4
15
Противотуманные фары
5
-
Резервный
6
7,5
Цепь управления климатической установкой
7
7,5
Звуковой сигнализатор невыключенного наружного освещения и наличия ключа в замке зажигания (выключателе приборов и стартера). Иммобилайзер. Цепь управления реле включения стеклоподъемника и электроприводов люка крыши. Разъем диагностики
8
10
Реле управления пред- и послепусковым подогревом1. Блок управления автоматической коробкой передач. Лампы света заднего хода. Сигнализатор иммобилайзе-ра. Комбинация приборов
9
10
Цепь управления реле стеклоочистителя и омывателя заднего стекла
10
15
Автомагнитола
11
7,5
Указатели поворотов (в режиме указателей поворотов)
12
7,5
Электронный блок управления ABS
13
15
Прикуриватель
14
10
Лампы стоп-сигнала в ABS
15
10
Указатели поворотов (в режиме аварийной сигнализации)
16
10
Элемент обогрева датчика содержания кислорода в отработавших газах
17
15
Топливный электронасос
18
10
Цепь управления обогревом передних сидений
19
20
Электродвигатель очистителя передних сидений
20
7,5
Плафон салона. Лампа освещения багажного отделения
21
3
Подушка безопасности водителя
22
10
Подушка безопасности водителя и переднего пассажира
23
10
Электродвигатели регулировки положения наружных зеркал заднего вида
24
7,5
Автомагнитола. Иммобилайзер. Электродвигатели регулировки фар
25
10
Дополнительный электровентилятор системы охлаждения двигателя2. Электромагнитный клапан системы рециркуляции отработавших газов. Регулятор холостого хода
26
7,5
Цепь управления электромагнитным клапаном регулировки угла опережения подачи топлива1. Реле блокировки стартера3
27
-
Резервный
28
-
То же
29
15
Электродвигатель омывателей фар
1 На автомобилях с дизельным двигателем.
2 На автомобилях с климатической установкой.
3 На автомобилях с автоматической коробкой передач.

Расположение и нумерация предохранителей в монтажном блоке моторного отсека

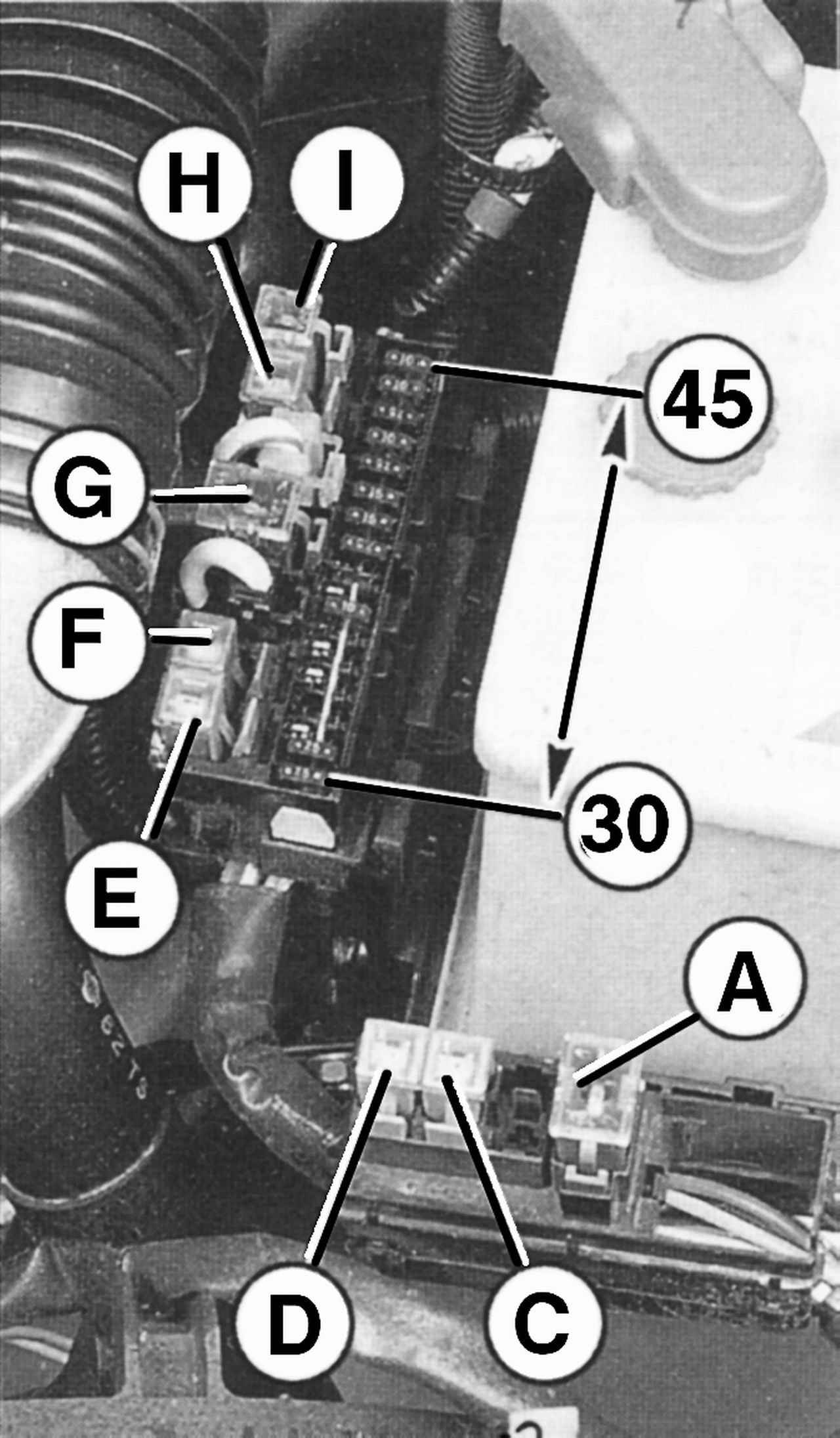

Рис. 8.18. Расположение и нумерация предохранителей в монтажном блоке моторного отсека


Расположение реле в монтажном блоке салона автомобиля

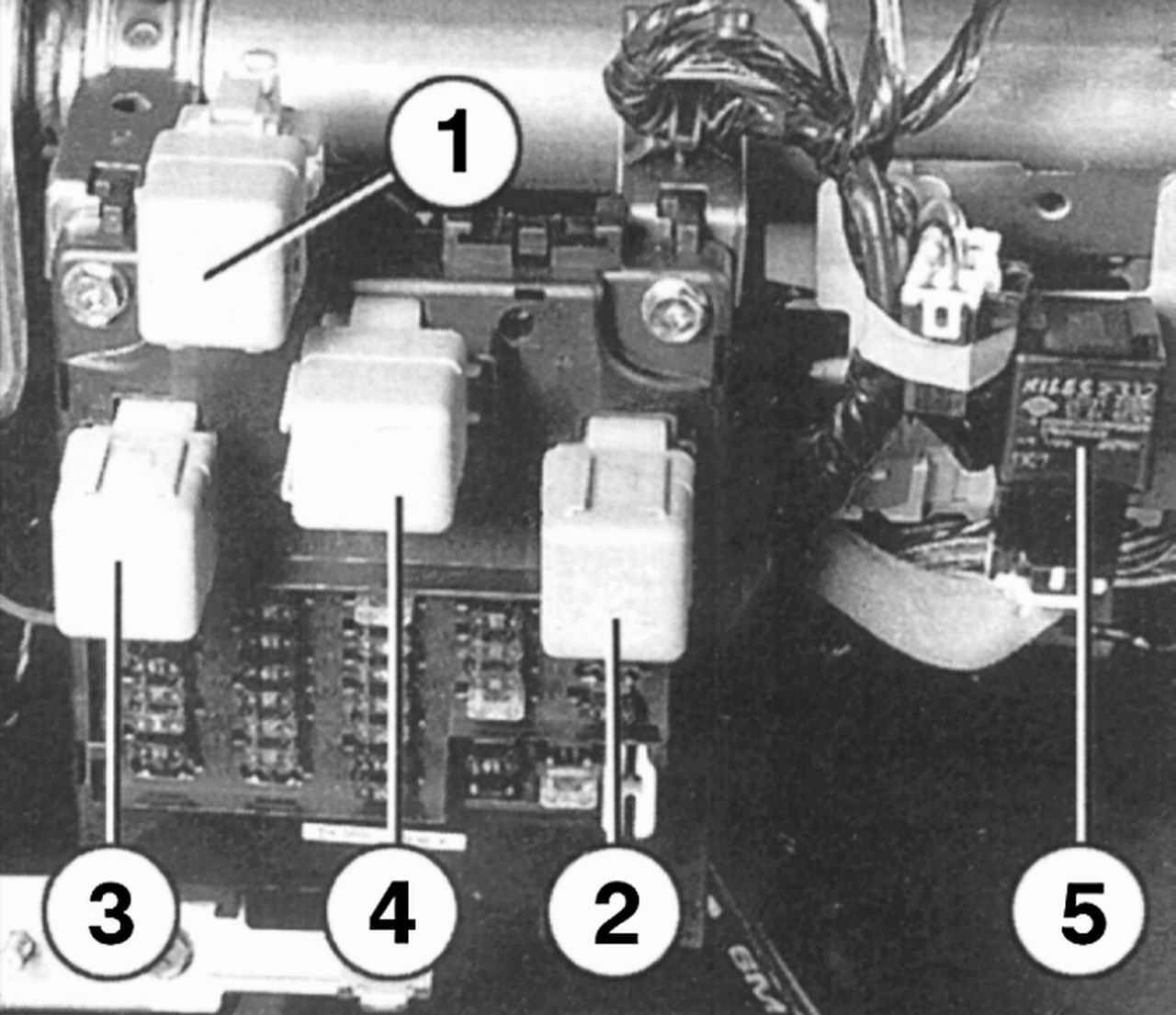

Рис. 8.19. Расположение реле в монтажном блоке салона автомобиля: 1 — реле люка крыши или стеклоподъемников; 2 — основное реле вспомогательного оборудования; 3 — дополнительное реле вспомогательного оборудования;
4 — реле включения электровентилятора; 5 — реле прерывателя указателей поворота и аварийной сигнализации


Расположение реле в монтажном блоке моторного отсека

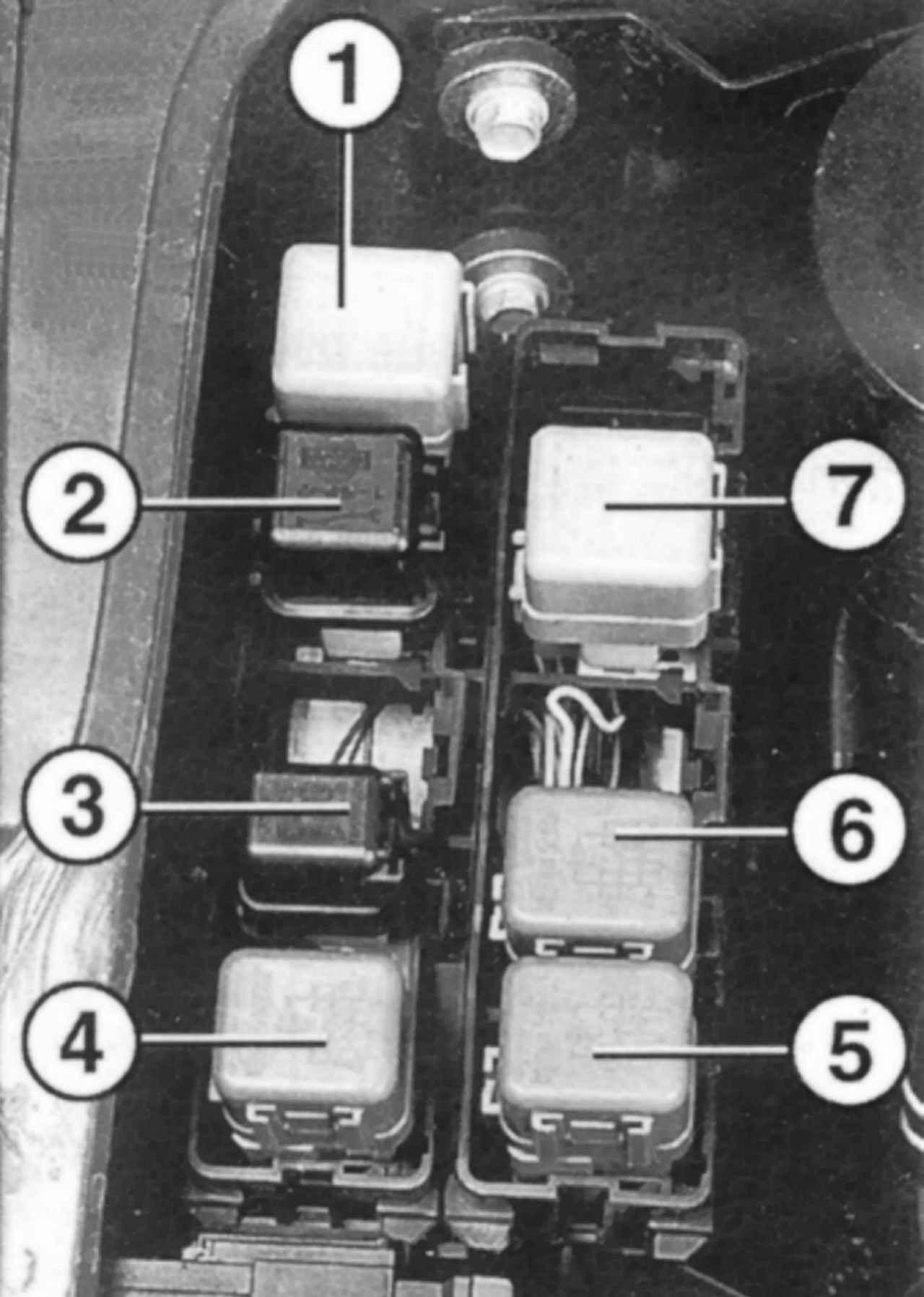

Рис. 8.20. Расположение реле в монтажном блоке моторного отсека: 1 — реле кондиционера; 2 — реле очистителя заднего стекла; 3 — реле звукового сигнала; 4 — основное реле электровентилятора; 5 — дополнительное реле электровентилятора; 6 — реле электровентилятора (двигатель CD20); 7 — реле заднего противотуманного фонаря


Кроме предохранителей, в монтажных блоках установлены реле (рис. 8.19 и 8.20).

Расположение компонентов системы электрооборудования в салоне автомобиля

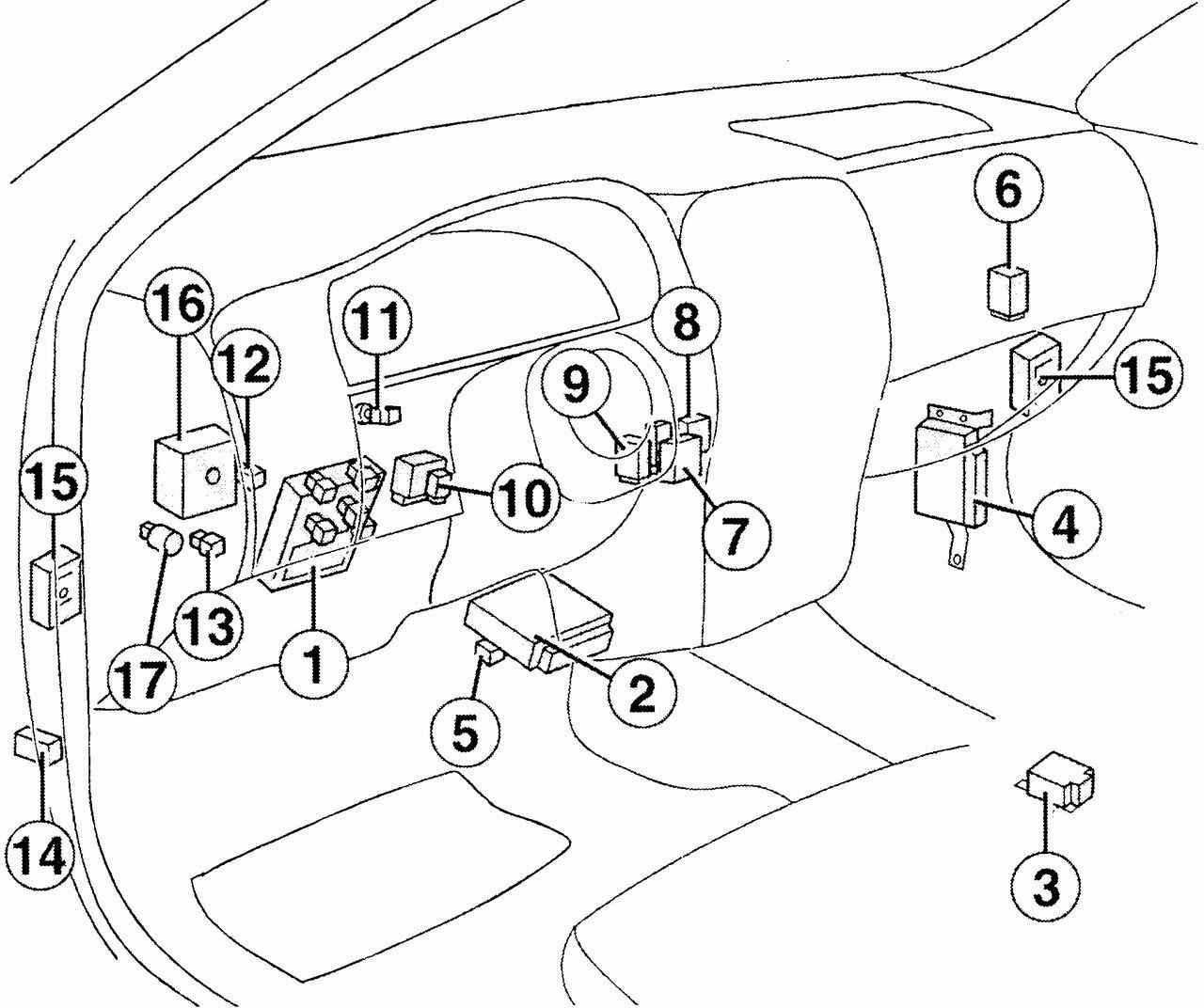

Рис. 8.21. Расположение компонентов системы электрооборудования в салоне автомобиля:
1 — монтажный блок предохранителей и реле; 2 — электронный блок управления двигателем; 3 — блок управления подушками безопасности; 4 — электронный блок управления АБС; 5 — реле блока управления двигателем; 6 — реле времени очистителя ветрового стекла; 7 — блок централизованной блокировки замков дверей; 8 — реле блокировки стартера; 9 — блок управления сигнализатором невыключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — выключатель стоп-сигнала; 12 — реле противотуманных фар; 13 — реле бензонасоса; 14 — реле времени очистителя заднего стекла; 15 — разъем жгута проводов дверных выключателей; 16 — разъем жгута проводов салона и моторного отсека; 17 — выключатель стеклоподъемников и люка крыши


Некоторые реле и электрические блоки установлены отдельно от монтажных блоков (рис. 8.21).
В цветной вкладке в конце книги приведены схемы основных систем электрооборудования. Обозначения цвета проводов даны в табл. 8.1.

Таблица 8.8   Цепи, защищаемые предохранителями, установленными в моторном отсеке
№ предохранителя
Сила тока, А
Защищаемая цепь
45
10
Задние фонари (габаритный свет)
А
75
Система пред- и послепускового подогрева1
С
30
Реле управления электромагнитными клапанами ABS
D
30
Реле гидронасоса ABS
Е
30
Электровентилятор системы охлаждения двигателя. Климатическая установка
F
25
Система централизованной блокировки замков дверей. Электропривод люка крыши
G
75
Бортовая сеть питания
Н
30
Электровентилятор системы охлаждения двигателя. Климатическая установка
I
30
Цепь  питания замка зажигания  или  выключателя приборов и стартера
30
7,5
Электромагнитная муфта компрессора кондиционера. Электропневмоклапан ускоренного холостого хода2
31
7,5
Цепь питания регулятора напряжения генератора
36
10
Фары (габаритный свет). Задние фонари (габаритный свет)
37
-
Резервный
38
-
Резервный
39
15
Правая фара (ближний и дальний свет)
40
15
Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар
41
7,5
Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер
42
10
Звуковой сигнал
43
7,5
Задние фонари (противотуманный свет)
44
10
Задние фонари (габаритный свет). Лампа освещения номерного знака
1 На автомобилях с дизельным двигателем.
2 На автомобилях с климатической установкой.
3 На автомобилях с бензиновым двигателем.
