11.5.6. Снятие и установка пиротехнического устройства преднатяжения ремней безопасности

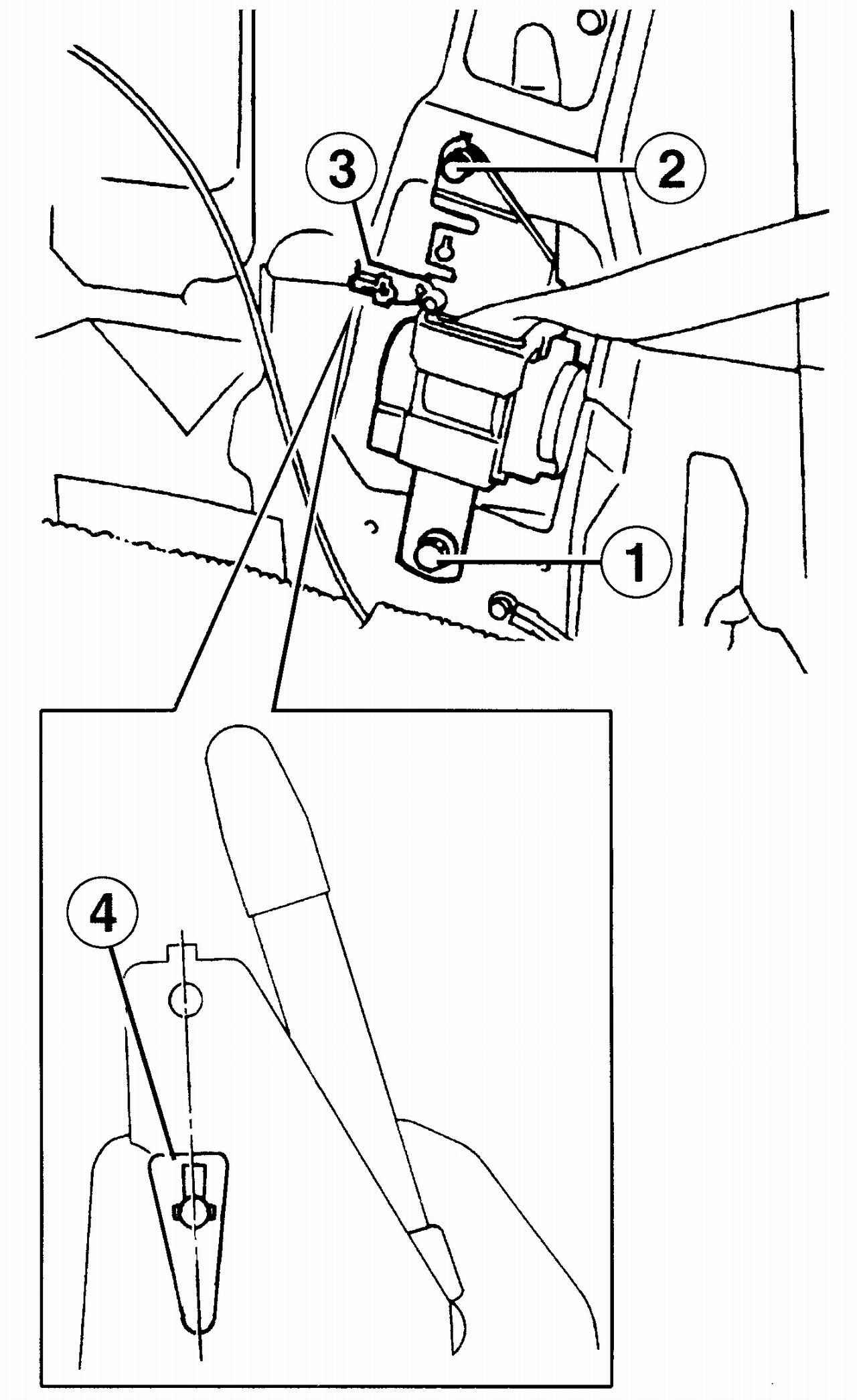

Рис. 9.54. Ремни безопасности с устройством предварительного натяжения: 1 — нижнее крепление; 2 — верхнее крепление (болт с маркировкой RESISTORX T50); 3 — рычаг безопасности в положении включенного устройства; 4 — рычаг безопасности в положении выключенного устройства

Выключите блок подушки безопасности и пиротехнического устройства преднатяжителя ремней безопасности. Отсоедините нижнее крепление ремня безопасности (рис. 9.54). Отсоедините регулятор натяжения и верхнее крепление ремня безопасности. Выключите пиротехническое устройство, для этого поднимите рычаг безопасности вверх и зашплинтуйте его. Снимите верхнее крепление выключателя пиротехнического устройства (болты с обозначением RESISTORX T50). Осторожно снимите выключатель (ротор) и отсоедините от него щетки.

Установку производите в порядке, обратном снятию. Расшплинтуйте рычаг безопасности и установите его в положение «10 часов». Замените болты RESISTORX. Строго следуйте инструкции при подготовке устройства к работе.
