6.2.2. Снятие и установка компонентов системы выпуска ОГ

Описание снятия и установки выпускного коллектора, каталитического преобразователя и лямбда-зонда №1 приведено в Разделе Снятие и установка выпускного коллектора, каталитического преобразователя и лямбда-зонда.

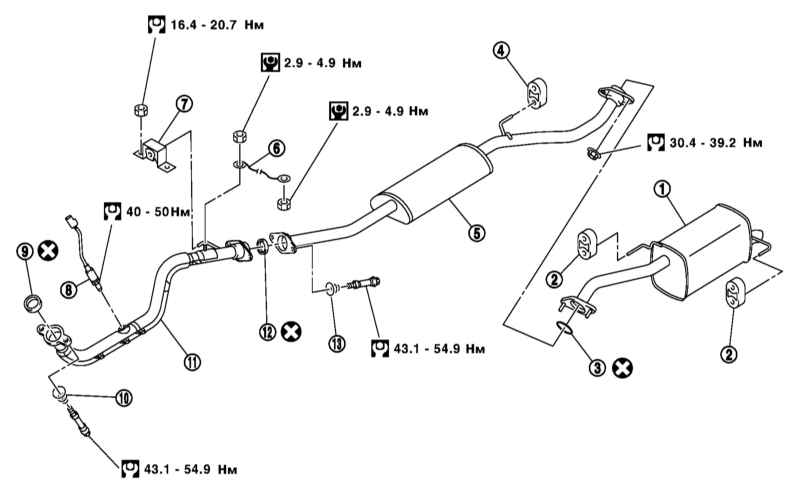

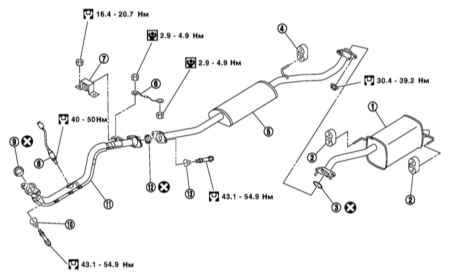

Компоненты системы выпуска ОГ

1 — Основной глушитель
2, 4 — Резиновые подвесы
3 — Прокладка
5 — Центральный глушитель
6 — Провод массы

7 — Кронштейн
8 — Посткаталитический лямбда-зонд
9, 12 — Уплотнение
10, 13 — Пружина
11 — Передняя секция выпускной трубы

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и установите его на подпорки.
  2. Снимите защиту картера и обработайте все болты и гайки системы выпуска ОГ средством для растворения ржавчины. Выждите некоторое время.
  3. Отдайте соединительный крепеж секций системы выпуска ОГ и снимите их с резиновых подвесов.
  4. Разъедините разъем электропроводки лямбда-зонда и выверните его специальным ключом.
  5. Снимите соединительный провод массы.

Установка

Уплотнения, гайки и болты обязательно заменяйте новыми. Чтобы облегчить последующую разборку рекомендуется гайки и болты системы выпуска ОГ покрыть высокотемпературной пастой. Проверьте зрительно резиновые подвесы и при необходимости замените их.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если трубы системы выпуска не заменяются, очистите перед сборкой их сопрягаемые поверхности наждачной бумагой от нагара и остатков герметика.
  2. Подсоедините электропроводку.
  3. Соедините секции системы выпуска ОГ и затяните их стяжной крепеж от руки.
  4. Закрепите выпускную трубу на кузове при помощи кронштейнов и резиновых подвесов.
  5. Отцентрируйте пружины стяжных болтов относительно отверстия на фланцах и затяните стяжные болты и остальной крепеж.
  6. Выставьте систему выпуска так, чтобы она располагалась на подвесках без напряжения. При этом следите за тем, чтобы между ней и днищем был достаточный зазор.
  7. Проверьте герметичность системы выпуска ОГ (см. Главу Настройки и текущее обслуживание автомобиля).
