9.3. Система блокировки переключения, снятие и установка троса блокировки

Блокировка переключения режимов АТ и блокировка замка зажигания обеспечивают следующие моменты:

• Когда замок зажигания находится в положении «ON», рычаг селектора нельзя вывести из положения «P» при отпущенной педали тормоза;
• При извлеченном из замка ключе зажигания рычаг селектора нельзя вывести из положения «P»;
• Ключ зажигания нельзя извлечь, пока рычаг селектора не будет установлен в положение «P».

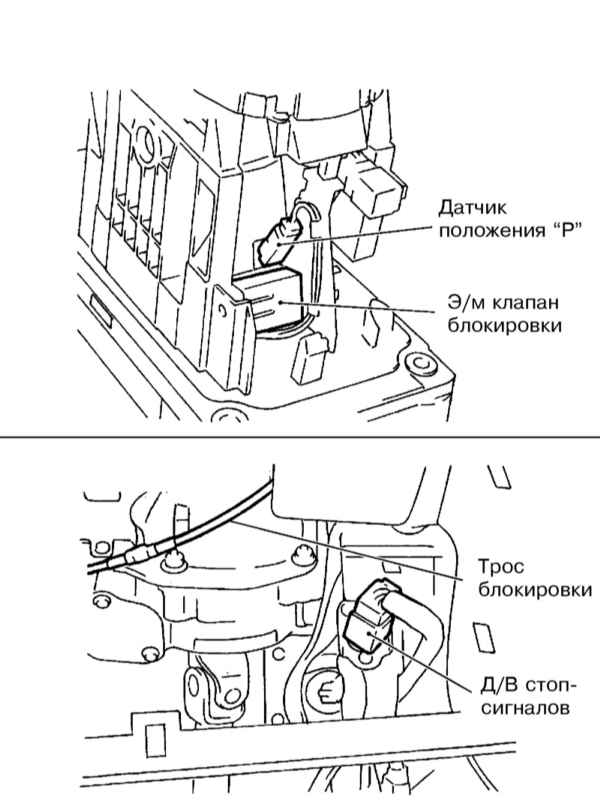

Расположение электрических компонентов системы блокировки переключения

Снятие и установка троса

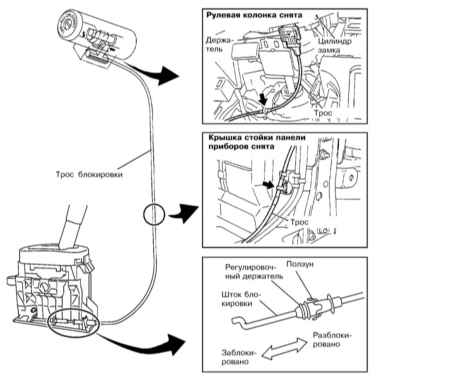

Крепление троса блокировки

ПОРЯДОК ВЫПОЛНЕНИЯ

Высвободите ползун из регулировочного держателя, сжав стопорные лапки ползуна. Извлеките рубашку троса из кронштейна и отсоедините от троса шток блокировки. Снимите держатель с цилиндра замка зажигания и снимите трос. Установка производится в обратном порядке. После закрепления троса на замке зажигания установите замок в положение «LOCK», а рычаг селектора установите в положение «P», и только после этого установите шток.
