4.1.5. Пружинная стойка с пружинами хода отбоя

Пружинная стойка с пружинами хода отбоя

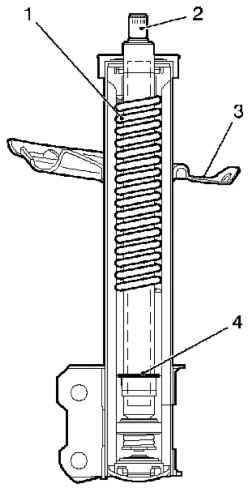

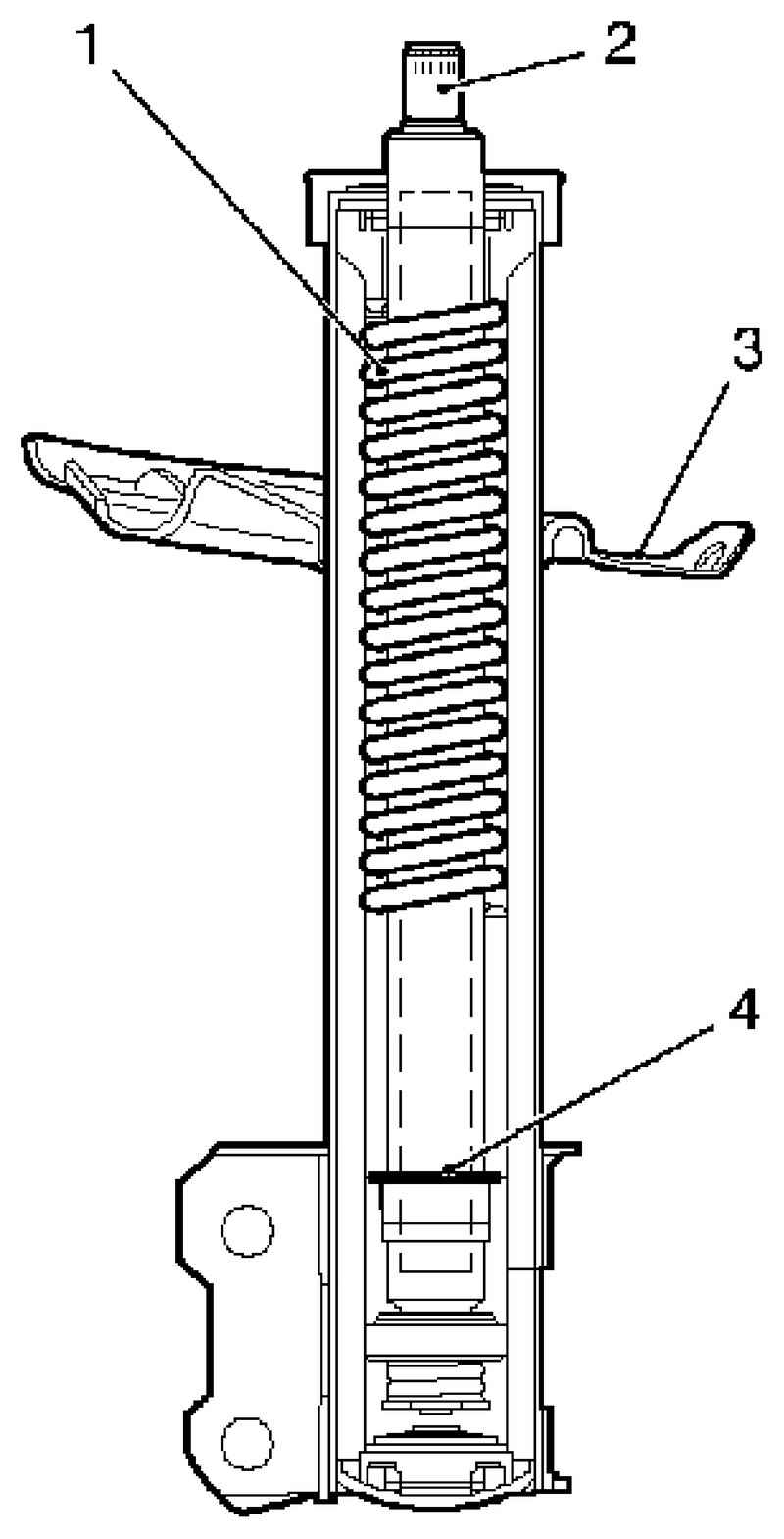

Рис. 4.5. Пружинная стойка с пружинами хода отбоя: 1 – пружина хода отбоя; 2 – шток поршня; 3 – пружинная пластина на амортизаторе; 4 – ограничитель на штоке поршня


Пружина хода отбоя, которая, в зависимости от версии оборудования, устанавливается в амортизаторе, обеспечивает большую поперечную устойчивость и противодействует тенденции раскачки, особенно на автомобилях с высоким центром тяжести. Пружинная стойка с пружиной хода отбоя используется на моделях, с панорамной крышей (дополнительное оборудование), поскольку использование безосколочного стекла в этой крыше приводит к повышению центра тяжести автомобиля. Исключением являются моделями с бензиновыми двигателями Z 18 XER и Z 16 XEP. Эти варианты не имеют пружин хода отбоя, даже в комплектации с панорамной крышей. Все модели, со «Спортивным шасси» имеют систему пружин хода отбоя. Внешне амортизатор с пружиной хода отбоя можно отличить от обычного амортизатора только, когда он не установлен на автомобиле. На обычном амортизаторе, шток поршня, под действием давления газа в патроне амортизатора, выдвигается наружу. На амортизаторе с пружиной хода отбоя шток поршня выдвигается до тех пор, пока сила, создаваемая пружиной хода отбоя не превышает давления газа, таким образом, шток не выдвигается полностью.
