7.2.3. Система бортовой самодиагностики OBD - общая информация

Приведенный ниже материал носит лишь описательный характер и не привязан ни к какой конкретной марке или модели автомобиля.

Сведения о диагностических приборах

Проверка исправности функционирования компонентов систем впрыска и снижения токсичности отработавших газов производится при помощи универсального цифрового измерителя (мультиметра). Использование цифрового измерителя предпочтительно по нескольким причинам. Во-первых, по аналоговым приборам достаточно сложно (порой, невозможно), определить результат показания с точностью до сотых и тысячных долях, в то время как при обследовании контуров, включающих в свой состав электронные компоненты, такая точность приобретает особое значение. Второй, не менее важной, причиной является тот факт, что внутренний контур цифрового мультиметра, имеет достаточно высокий импеданс (внутреннее сопротивление прибора составляет 10 миллионов Ом). Так как вольтметр подсоединяется к проверяемой цепи параллельно, точность измерения тем выше, чем меньший паразитный ток будет проходить через собственно прибор. Данный фактор не является существенным при измерении относительно высоких значений напряжения (9—12 В), однако становится определяющим при диагностике выдающих низковольтные сигналы элементов, таких, как, например, лямбда-зонд, где речь идет об измерении долей вольта.

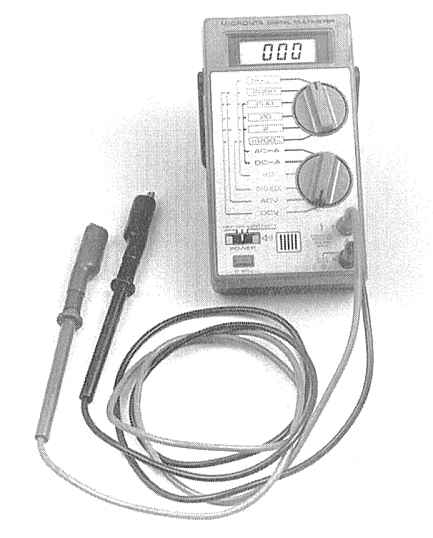

Наиболее удобными приборами для диагностики систем управления двигателем современных моделей автомобилей являются ручные считыватели сканерного типа. Сканеры первого поколения служат для считывания кодов неисправностей систем OBD-I. Перед применением считыватель следует проверить на соответствие модели и году выпуска проверяемого автомобиля. Некоторые сканеры являются многофункциональными за счет возможности смены картриджа в зависимости от модели диагностируемого автомобиля (Ford, GM, Chrysler и т.п.), другие привязаны к требованиям региональных властей и предназначены для использования в определенных районах мира (Европа, Азия, США и т.д.).

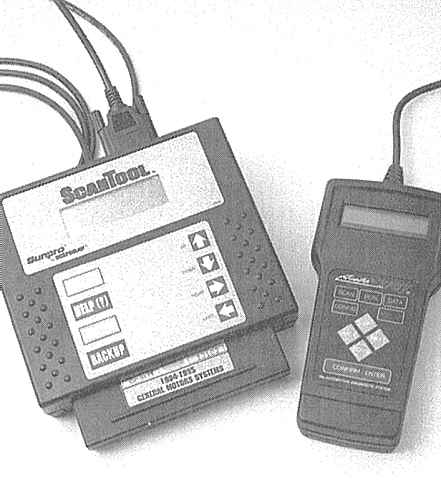

В последнее время, абсолютно незаменимыми при диагностике систем управления двигателем современных автомобилей стали такие считывающие приборы, как ручные сканеры типа Actron Scantool или AutoXray XP240.

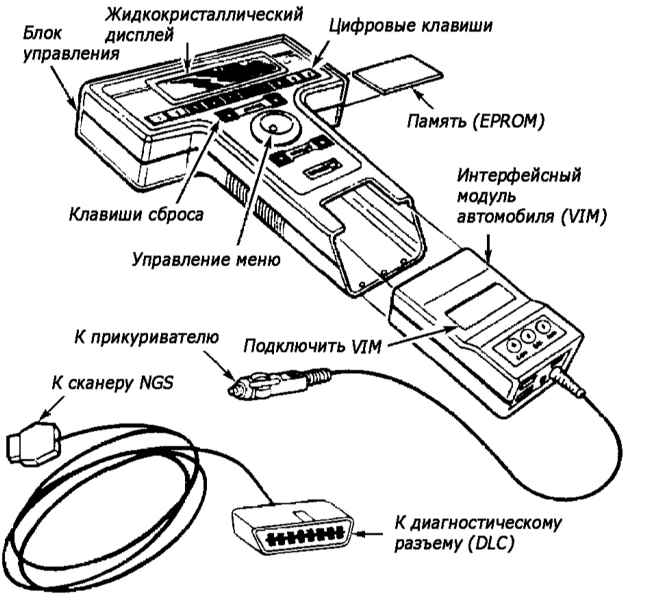

Диагностический сканер New Generation Star (NGS) (широкое применение получили также сканеры FDS 2000, Bosch FSA 560 [www.bosch.de] и KTS 500 [0 684 400 500]).

С введением в производство отвечающей требованиям последних законодательств по охране окружающей среды системы бортовой диагностики второго поколения (OBD-II) начали выпускаться считыватели специальной конструкции. Некоторые производители наладили выпуск сканеров, предназначенных для использования механиками-любителями в домашних условиях, - спрашивайте в магазинах автомобильных аксессуаров.



Еще одним очень удобным диагностическим прибором является дорогостоящий специализированный диагностический компьютер типа ADC2000 фирмы Launch HiTech), либо обычный персональный компьютер в комплекте со специальным кабелем и адаптером (комплект 1 687 001 439).

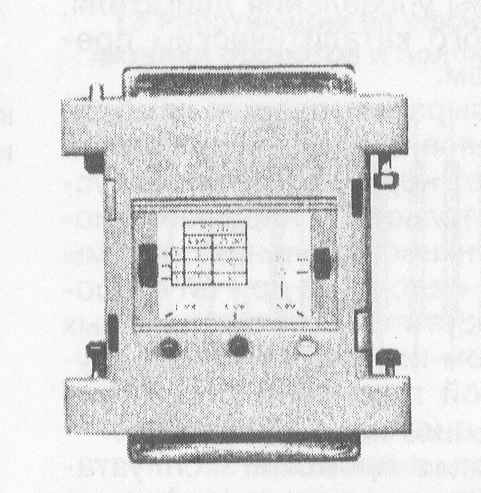

Адаптер предназначен для согласования диагностических линий К и L (см. иллюстрацию Диагностический разъем системы OBD II, - при подключении используйте стандартный кабель OBD-II J1962) с СОМ-портом компьютера.

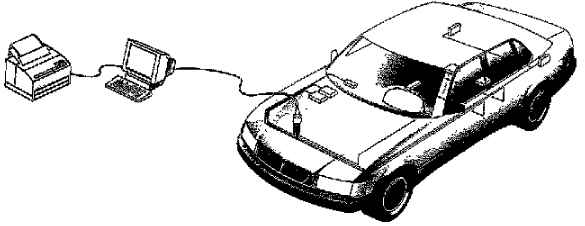

Некоторые сканеры помимо обычных диагностических операций позволяют при подсоединении к персональному компьютеру распечатывать хранящуюся в памяти модуля управления принципиальные схемы электрооборудования (если таковые заложены), программировать противоугонную систему, наблюдать сигналы в цепях предохранителя в реальном масштабе времени.

Бесплатную версию броузера OBD II можно скачать с сайта составителей настоящего Руководства arus.spb.ru.

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи контрольной лампы отказов MIL и провода-перемычки, устанавливаемого между конкретными клеммами 16-контактного диагностического разъема.

Общее описание системы OBD

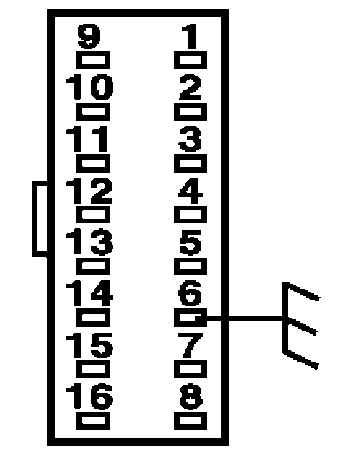

Диагностический разъем системы OBD II, - при подключении используйте стандартный кабель OBD-II J1962

Назначение некоторых выводов стандартного 16-контактного разъема DLC системы OBD II:

1 — -
2 — Шина обмена данными « »
3 — Линия обмена данными АТ, электронно-управляемого люка крыши, единого замка
4 — Соединение с корпусом
5 — Корпус - сигнальный вывод
6 — Мигающий код
7 — Линия К обмена данными ECM, памяти положения сидений и зеркал (ISO 9141)
8 — Линия обмена данными темпостата, многофункционального информационного дисплея, противоугонной сигнализации

9 — -
11 — -
10 — Шина обмена данными «-»
12 — Линия обмена данными ABS, антипробуксовочной системы, систем безопасности, гидроусилителя руля
13 — -
14 — -
15 — Линия L
16 — Защищенный предохранителем « » батареи (постоянно под напряжением)


На оборудованных системой OBD II модулях на установленной под капотом шильде должна присутствовать запись «OBD II compliant», а диагностический разъем DLC должен быть 16-контактным. Как правило, системой OBD II обязательно оснащаются модели, предназначенные для североамериканского рынка, начиная с 1996 г. выпуска, а также европейские модели, начиная с 2000 г. выпуска.

В состав системы OBD входят несколько диагностических устройств, производящих мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей. Система производит также проверку датчиков и исполнительных устройств, контролирует эксплуатационные циклы транспортного средства, обеспечивает возможность замораживания параметров и очистки блока памяти.

Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики второго поколения (OBD-II). Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления (ECM). ECM является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов (выключателей, реле и т.д.). На основании анализа поступающих от информационных датчиков данных и в соответствии с заложенными в память процессора базовыми параметрами, ECM вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива. Считывание данных памяти процессора OBD-II производится при помощи специального сканера, подключаемого к 16-контактному диагностическому разъему считывания базы данных (DLC), расположенному под декоративной крышкой на центральной консоли впереди рычага привода стояночного тормоза (см. иллюстрации Диагностический разъем DLC расположен в центральной консоли впереди рычага стояночного тормоза под декоративной крышкой , Местоположение разъема DLC в консоли и Диагностический разъем системы OBD II, - при подключении используйте стандартный кабель OBD-II J1962).

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи провода-перемычки, устанавливаемого между конкретными клеммами 16-контактного диагностического разъема.

На обслуживание компонентов систем управления двигателем/ снижения токсичности отработавших газов распространяются особые гарантийные обязательства с продленным сроком действия. Не следует предпринимать попыток самостоятельного выполнения диагностики отказов ECM или замены компонентов системы, до выхода сроков данных обязательств, - обращайтесь к специалистам фирменных станций техобслуживания компании Opel.

Информационные датчики (в зависимости от комплектации автомобиля)

Кислородные датчики (лямбда-зонды)

Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания кислорода (О2) в отработавших газах двигателя и наружном воздухе.

Датчик положения коленчатого вала (СКР)

Датчик информирует ECM о положении коленчатого вала и оборотах двигателя. Данная информация используется процессором при определении моментов впрыска топлива и установке угла опережения зажигания.

Датчик положения поршней (CYP)

На основании анализа поступающих от датчика сигналов ECM вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.

Датчик ВМТ (TDC)

Вырабатываемые датчиком сигналы используются ECM при определении установок угла опережения зажигания в момент запуска двигателя.

Датчик температуры охлаждающей жидкости двигателя (ЕСТ)

На основании поступающей от датчика информации ЕСМ/ осуществляет необходимые корректировки состава воздушно-топливной смеси и угла опережения зажигания, а также контролирует работу системы EGR.

Датчик температуры всасываемого воздуха (IAT)

ECM использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.

Датчик положения дроссельной заслонки (TPS)

Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания дроссельной заслонки (управляется водителем от педали газа) и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.

Датчик абсолютного давления в трубопроводе (МАР)

Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал. ECM использует поставляемую датчиками МАР и IAT информацию при тонких корректировках подачи топлива.

Датчик атмосферного давления (BARO)

Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется ECM при определении продолжительности моментов впрыска топлива. Датчик встроен в модуль ECM и обслуживанию в индивидуальном порядке не подлежит.

Датчик детонации (KS)

Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации ECM осуществляет соответствующую корректировку угла опережения зажигания.

Датчик скорости движения автомобиля (VSS)

Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля.

Датчик величины открывания клапана EGR

Датчик оповещает ECM о величине смещения плунжера клапана EGR. Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов.

Датчик давления в топливном баке

Датчик является составным элементом системы улавливания топливных испарений (EVAP) и служит для отслеживания давления паров бензина в баке. На основании поступающей от датчика информации ECM выдает команды на срабатывание электромагнитных клапанов продувки системы.

Датчик-выключатель давления системы гидроусиления руля (PSP)

На основании поступающей от датчика-выключателя PSP информации ECM обеспечивает повышение оборотов холостого хода за счет срабатывания датчика системы стабилизации оборотов холостого хода (IAC) с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.

Трансмиссионные датчики

В дополнение к данным, поступающим от VSS, ECM получает также информацию от датчиков помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков относятся:

  • датчик оборотов вторичного (коренного) вала
  • датчик оборотов промежуточного вала.

Датчик-выключатель управления включением муфты сцепления кондиционера воздуха

При подаче питания от батареи к электромагнитному клапану компрессора К/В соответствующий информационный сигнал поступает на ECM, который расценивает его как свидетельство возрастания нагрузки на двигатель и соответствующим образом корректирует обороты его холостого хода.

Исполнительные устройства

Реле топливного насоса

ECM производит активацию реле топливного насоса при поворачивании ключа зажигания в положение START или RUN. При включении зажигания активация реле обеспечивает подъем давления в системе питания. Более подробная информация по главному реле приведена в Главе Системы питания и выпуска.

Инжектор(ы) топлива

ECM обеспечивает индивидуальное включение каждого из инжекторов в соответствии с установленным порядком зажигания. Кроме того, модуль контролирует продолжительность открывания инжекторов, определяемую шириной управляющего импульса, измеряемой в миллисекундах и определяющей количество впрыскиваемого в цилиндр топлива. Более подробная информация по принципу функционирования системы впрыска, замене и обслуживанию инжекторов приведена в Главе Системы питания и выпуска.

Модуль управления зажиганием (ICM)

Модуль управляет функционированием катушки зажигания, определяя требуемое базовое опережение на основании вырабатываемых ECM команд.

Клапан стабилизации оборотов холостого хода (IAC)

Клапан IAC осуществляет дозировку количества воздуха, перепускаемого в обход дроссельной заслонки, когда последняя закрыта, либо занимает положение холостого хода. Открыванием клапана и формированием результирующего воздушного потока управляет ECM.

Электромагнитный клапан продувки угольного адсорбера

Клапан является составным элементом системы улавливания топливных испарений (EVAP) и, срабатывая по команде ECM, осуществляет выпуск скопившихся в адсорбере паров топлива во впускной трубопровод с целью сжигания их в процессе нормального функционирования двигателя.

Электромагнит управления продувкой угольного адсорбера

Электромагнит используется ECM при проверке системой OBD-II исправности функционирования системы EVAP.

Считывание кодов неисправностей и очистка памяти процессора

При выявлении неисправности, повторяющейся подряд в дух поездках, ECM выдает команду на включение вмонтированной в приборный щиток контрольной лампы «Проверьте двигатель», называемой также индикатором отказов (MIL). Одновременно прибор управления переключается на аварийный режим. Лампа будет продолжать гореть до тех пор, пока память системы самодиагностики не будет очищена от занесенных в нее кодов выявленных неисправностей (см. ниже).

Считывание кодов с помощью сканера

Считывание кодов неисправностей производится путем подключения специального считывателя (см. выше) к 16-контактному диагностическому разъему DLC (см. иллюстрации Диагностический разъем DLC расположен в центральной консоли впереди рычага стояночного тормоза под декоративной крышкой , Местоположение разъема DLC в консоли и Диагностический разъем системы OBD II, - при подключении используйте стандартный кабель OBD-II J1962), - действуйте в соответствии с указаниями меню прибора. Перечень кодов приведен в Спецификациях.

Считывание кодов при помощи контрольной лампы отказов MIL

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Заглушите двигатель и выключите зажигание. Откройте декоративную крышку центральной консоли впереди рычага стояночного тормоза (см. иллюстрации Диагностический разъем DLC расположен в центральной консоли впереди рычага стояночного тормоза под декоративной крышкой и Местоположение разъема DLC в консоли) и замкните на массу клемму 6 (или 5) 16-контактного диагностического разъема DLC, - действуйте крайне осторожно, постарайтесь не погнуть клеммы. Следует помнить, что плохие контакты в клеммных соединениях могут явиться причиной выхода из строя модуля управления, либо нарушению исправности функционирования памяти процессора.
  1. Включите зажигание. Считывание записанных в память модуля управления диагностических кодов производится по проблескам, выдаваемым контрольной лампой отказов MIL/ «Проверьте двигатель» на приборной доске автомобиля (см. Главу Руководство по эксплуатации).
  2. Код каждой неисправности состоит из четырех групп проблесков (разрядов). Количество вспышек в группе соответствует значению разряда кода. Короткая пауза отделяет разряды кода, длинная пауза служит для разделения кодов. Высвечивание каждого кода производится подряд три раза. Коды выдаются в последовательности возрастания номеров. Нулю соответствуют 10 вспышек контрольной лампы.
  3. Высвеченный код позволяет определить лишь цепь системы, отказ которой был зафиксирован системой самодиагностики. Так, если код указывает на неисправность датчика температуры охлаждающей жидкости (ECT), не исключается также вероятность нарушения функционирования собственно модуля управления. Установить истину можно либо заменой датчика, либо путем проведения соответствующих контрольных измерений.
  4. При проверке цепи, прежде всего, отсоедините соответствующую электропроводку и проверьте состояние ее контактных соединений соединения. В случае необходимости зачистите клеммы, полностью удалив с них следы окисления.
  5. Проверьте надежность крепления кабеля у кабельного наконечника.
  6. Проверьте сопротивление подозреваемого элемента, - если номинальное сопротивление элемента невелико, следует принять во внимание такие факторы, как точность и внутреннее сопротивление измерительного прибора.
  7. Проверьте целостность проводов, идущих к модулю управления (в случае необходимости сверьтесь со схемами электрических соединений – см. Главу Бортовое электрооборудование).

При считывании кодов, указывающих на чрезмерное занижение уровня сигнала, прежде всего, необходимо удостовериться в надежности заземления соответствующего компонента. Завышение уровня сигнала чаще всего оказывается связанным с обрывом электропроводки.

Информационное содержание разрядов 5-разрядного кода вида P0380

Разряды кода вида Р 0 3 8 0 имеют следующее значение (слева направо):

1 разряд (слева)

Источник кода

P

силовой агрегат

B

кузов

С

шасси

2 разряд

Источник кода

0

стандартный SAE

1

расширенный - задаваемый производителем

3 разряд

Система

0

система в целом

1

подмешивания воздуха (air/fuel induction)

2

впрыска топлива

3

система зажигания или пропуски зажигания

4

дополнительный контроль выпуска (auxillary emission control)

5

скорость автомобиля и управление холостым ходом

6

входные и выходные сигналы блока управления

7

трансмиссия

4,5 разряды

Порядковый номер неисправности компонента или цепи (00-99)

Очистка памяти OBD II

Для очистки памяти ЕСМ выключите зажигание, извлеките перемычку, заземляющую клемму разъема DLC, и отсоедините клемму батареи не менее чем на 60 секунд, либо подключите к системе сканер и выберите в его меню функцию CLEARING CODES (Удаление кодов), - далее следуйте высвечиваемым на приборе указаниям.

Очистка памяти OBD путем отсоединения отрицательного провода от батареи, сопряжена с удалением установочных параметров двигателя и нарушением стабильности его оборотов на короткое время после первичного запуска, а также со стиранием настроек часов и радиоприемника.


Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


Во избежание повреждения ЕСМ его отключение и подключение следует производить только при выключенном зажигании!

Записанный в память код удаляется автоматически, если соответствующая неисправность не появляется в течение 20 следующих подряд друг за другом запусков двигателя (количество оборотов должно быть не ниже 450 в минуту).

Проследите, чтобы память системы была очищена перед установкой на двигатель новых компонентов систем снижения токсичности отработавших газов. Если перед запуском системы после замены вышедшего из строя информационного датчика не произвести очистку памяти отказов, ECM занесет в нее новый код неисправности. Очистка памяти позволяет процессору произвести перенастройку на новые параметры. При этом первые 15-20 минут после первичного запуска двигателя до окончания адаптации ECM, может иметь место некоторое нарушение стабильности его оборотов.
