12. Подвеска и рулевое управление

Спецификации

Общие параметры

Тип подвески

Передняя подвеска
Независимая, со стойками МакФерсона, газонаполненными амортизаторами и стабилизатором поперечной устойчивости
Задняя подвеска
Полунезависимая, с торсионной балкой, продольными рычагами, винтовыми пружинами и телескопическими амортизаторами. На моделях Combo устанавливаются листовые рессоры

Тип рулевого управления

Реечное, гидроусиленное (при соответствующей комплектации)

Тип и объем гидравлической жидкости ГУР

Рулевой механизм

Длина наконечника рулевой тяги, мм

Модели с ГУР
174 ± 6
Модели без ГУР
163 ± 6
Жидкость ГУР
ATF Dexron или OPEL № 90 350 341 (19 40 691)
Объем жидкости ГУР
1.0 л.

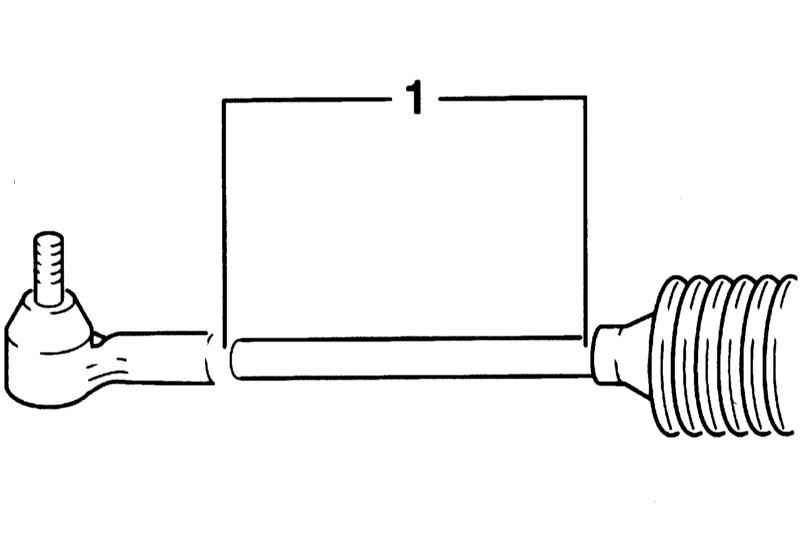

Длина (1) наконечника рулевой тяги

Колеса и шины

См. Спецификации к Главе Органы управления и приемы эксплуатации.

Углы установки колес

Развал передних колес

Модели Corsa B, кроме GSi
-0°25' ± 45'
Модель Corsa B GSi
-0°35' ± 45'
Модель Corsa B (специальное исполнение)
-0°15' ± 45'
Модель Tigra
-0°50' ± 45'
Модель Combo (для перевозки мелких грузов)
-0°40' ± 45'
Модель Combo, двигатель X17D
0°05' ± 45'

Максимальная допустимая разница между колесами
Все модели

Выбег передних колес

Модели Corsa B, кроме GSi
1°50' ± 1°
Модели Corsa B GSi и Tigra
1°55' ± 1°
Модель Corsa B (специальное исполнение)
2°10' ± 1°
Модель Combo (для перевозки мелких грузов)
0°10' ± 1°
Модель Combo двигатель X17D
0°35' ± 1°
Максимальная допустимая разница между колесами, все модели
Сходимость передних колес, все модели
-0°10' ± 10'

Разница сходимости при повороте на угол 20 град. (внутренний к повороту колеса)

Механический привод рулевого управления (EPS) Модели Corsa B, Corsa B GSi, Tigra и Combo (для перевозки мелких грузов)
1°25' ± 45'
Модель Corsa B (специальное исполнение)
1°35' ± 45'
Модель Combo, двигатель X17D
1°30' ± 45'

ГУР

Модели Corsa B, Corsa B GSi, Tigra и Combo (для перевозки мелких грузов)
1°30' ± 45'
Модель Corsa B (специальное исполнение)
1°45' ± 45'
Модель Combo, двигатель X17D
1°40' ± 45'

Развал задних колес

Все модели, кроме Combo
-1°30' ± 30'
Модели Combo
-0°25' ± 25'
Максимальная допустимая разница между колесами, все модели
30'

Сходимость задних колес

Все модели, кроме Combo
0°10'
30'
-15‘
Модели Combo
0°15' ± 10'
Максимальная допустимая разница между колесами, все модели
15'

Усилия затягивания резьбовых соединений, Нм

Передняя подвеска
Стяжные гайки хомутов крепления стабилизатора
20
Гайки крепления поперечного рычага к кузову
60

Гайки крепления поперечного рычага к шаровой опоре*

Стадия 1
90
Стадия 2
Дотянуть на угол 30 ÷ 45 град.
Гайка тарелки верхней опоры амортизатора
55

Болты крепления держателя тяги*

Стадия 1
50
Стадия 2
Дотянуть на угол 90 ÷ 105 град.
Крепление нижней шаровой опоры к рычагу
30

Крепление сборки поворотного кулака к стойке

Стадия 1
50
Стадия 2
90
Стадия 3
Дотянуть на угол 45 град.
Стадия 4
Дотянуть на угол 15 град.

Ступичная гайка*

Стадия 1
130
Стадия 2
Полностью отпустить гайку (до возможности вращения вручную)
Стадия 3
20
Стадия 4
Дотянуть на угол 90 град., плюс (по необходимости) до первого совмещения шплинтовых отверстий
Гайки верхней опоры стойки
30

* Используйте новый крепеж.

Задняя подвеска
Нижний болт крепления амортизатора
70
Верхняя гайка крепления амортизатора
20
Болты крепления амортизатора модели Combo
70

Болты крепления стабилизатора поперечной устойчивости

Стадия 1
60
Стадия 2
Дотянуть на угол 15 град
Ступичная гайка
25

Рулевое управление
Крепеж держателя насоса ГУР к головке цилиндров (дизельный двигатель 1.5 л)
60
Крепеж насоса ГУР
30
Напорный шланг к насосу ГУР
30
Стопорная гайка наконечника рулевой тяги
50
Крепление шарового пальца наконечника рулевой тяги к поворотному кулаку
35
Крепление рулевой тяги к рейке
60

Колеса
Все модели
110
