18.3. Коробка передач снятие и установка2. Коробка передач - снятие и установка
Снятие
AW03-71L и AW03-71LE
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Установите рычаг переключения скоростей в нейтральное положение (N).
3. Достаньте щуп для измерения уровня трансмиссионной жидкости.
4. Отвинтите трубку щупа от кронштейна и отсоедините ее от трубки подачи жидкости.
5. Отсоедините защитный чехол охлаждающего вентилятора от радиатора.
6. Отсоедините тросик механизма переключения пониженной передачи от дроссельной заслонки, сожмите внешнюю оболочку тросика и отсоедините ее от кронштейна. В карбюраторных моделях снимите воздушный фильтр.
7. Снимите заглушку замедляющего выключателя, расположенную на разделительной перегородке и срежьте проволочный хомут заливной трубки.
8. Отсоедините переднюю секцию выпускной трубы от промежуточной секции, кронштейна и выпускного коллектора.
9. Ослабьте на один полный оборот гайку соединения передней секции карданного вала.
10. Вывинтите болты, крепящие передний гибкий диск карданного вала к фланцу ведомого вала коробки передач. Отсоедините карданный вал.

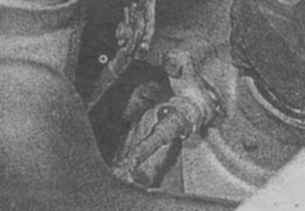

11. Отсоедините тросик спидометра от коробки передач (2.11).

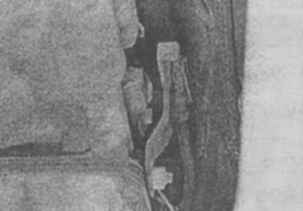

12. Отсоедините переключающий шток от переключающего рычага коробки передач (2.12).

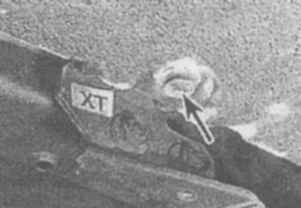

13. Вывинтите заглушку сливного отверстия и слейте трансмиссионную жидкость (2.13)

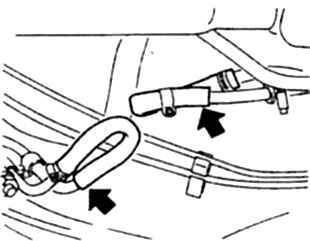

14. Ослабьте зажимы и отсоедините гибкие резиновые шланги трансмиссионной жидкости от трубок и закрепите шланги как показано на рисунке, чтобы предотвратить попадание в них грязи (2.14).
15. Вывинтите болты, крепящие передние кронштейны к двигателю.
16. Отвинтите переднюю крышку коробки передач и передние кронштейны.
17. Выкрутите болты, крепящие гидротрансформатор к ведущему диску.
18. Отсоедините гидротрансформатор от ведущего диска.
19. Установите домкрат под коробку передач.
20. Выкрутите два нижних болта, крепящих коробку передач к двигателю.
21. Снимите заднюю опорную поперечину и опустите коробку передач на домкрате.
22. Отсоедините провода от электромагнитного клапана и от переключателя пониженной передачи.
23. Выкрутите оставшиеся болты, крепящие коробку передач к двигателю.
24. Достаньте коробку передач из-под автомобиля.
25. Если Вы устанавливаете новую коробку передач, то на нее должны быть переставлены детали со старой коробки.
а) Задняя опорная поперечина
б) Трубки трансмиссионной жидкости.в) Замедляющий выключатель.
г) Держатель тросика
д) Переключающий рычаг
е) Электромагнитный клапан
ж) Переключатель пониженной передачи
з) Шестерня спидометра
AR25 и AR35
26. Установите рычаг переключения скоростей в нейтральное положение (N). Отсоедините провод минусовой клеммы аккумулятора.
27. Достаньте щуп для измерения уровня трансмиссионной жидкости. Выкрутите крепежный болт трубки щупа и снимите трубку.
28. Отсоедините провод от замедляющего выключателя.
29. Освободите из зажимов вентиляционный шланг коробки передач.
30. Поднимите и закрепите переднюю часть автомобиля.
31. Освободите провода замедляющего выключателя и вентиляционный шланг от зажимов.
32. Снимите выпускную трубу, кронштейн и теплоизолирующий щиток. В моделях оснащенных каталитическим конвертером снимите выпускную трубу и конвертер, а затем кронштейн и теплоизолирующие щитки конвертера.
33. Отсоедините провода в левой части коробки передач.
34. Отсоедините провод датчика скорости от зажима и от датчика.
35. Вывинтите четыре болта и снимите переднюю поперечину.
36. Проделайте операции, описанные в пунктах 9-17.
37. Установите домкрат под коробку передач.
38. Снимите заднюю поперечину.
39. Вывинтите болты, крепящие коробку передач к двигателю.
40. Опустите коробку передач и достаньте ее из-под автомобиля.
Установка
AW03-71L и AW03-71LE

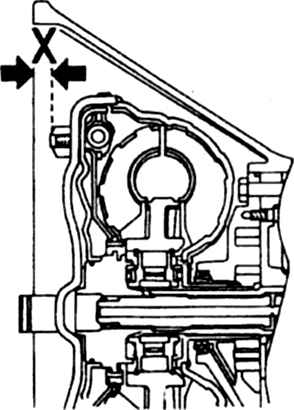

41. Установка проводится в обратном порядке снятия (2.41).
AR25и AR35
42. Установка проводится в обратном порядке снятия.
|
