18.6. Рычаг переключения передач – снятие и установка

5. Рычаг переключения передач – снятие и установка

Снятие

AW03-71L и AW03-71LE

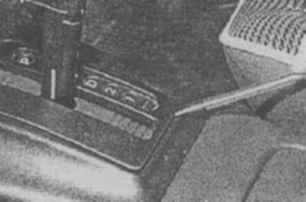

5.1а Подденьте индикаторную панель...

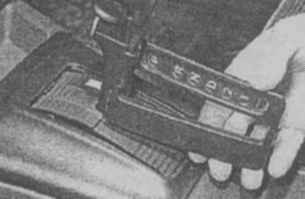

5.1б ...и снимите ее

1. При помощи маленькой отвертки снимите индикаторную панель коробки передач (5.1а, 5.1б).

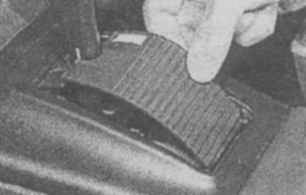

5.2 Снимите крышку

2. Снимите крышку (5.2).

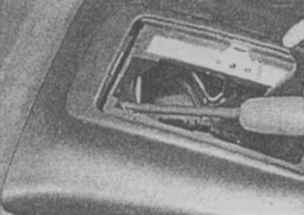

5.3а Выкрутите винт.

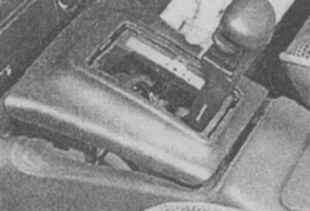

5.3б ...и отсоедините задние крепления отделочной панели

3. Вывинтите винт и отсоедините задние держатели панели отделки (5.3а, 5.3б).

5.4 Снимите держатель лампочки

4. Достаньте держатель лампочки и снимите панель (5.4).

5. Вставьте деревянный брусок с правой стороны рычага переключения передач, чтобы зафиксировать рычаг на месте.

6. Поднимите и закрепите переднюю часть автомобиля.

7. Отсоедините переключающий шток от переключающего рычага коробки передач.

8. Скрутите гайку и отсоедините переключающий шток от рычага переключения передач.

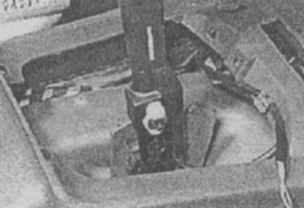

5.9а Рычаг переключения передач - вид справа

5.9б Рычаг переключения передач - вид слева

9. Снимите рычаг переключения передач (5.9а, 5.9б).

5.10 Достаньте лампочку из

держателя

10. При необходимости отсоедините провод от держателя лампочки и достаньте лампочку (5.10).

AR25 и AR35

11. Снимите центральную стойку.

12. Поднимите и закрепите переднюю часть автомобиля.

13. Снимите стопорное кольцо, выбейте штифт и отсоедините переключающий шток от основания рычага переключения передач.

14. Высверлите четыре заклепки, крепящие кожух рычага переключения к кузову. Снимите рычаг вместе с кожухом.

УстановкаAW03-71L и AW03-71LE

15. Установка проводится в обратном порядке снятия.

AR25 и AR35

16. Счистите остатки старого герметика с поверхностей кожуха рычага переключения и кузова.

17. Нанесите герметик на нижнюю часть кожуха рычага переключения и установите кожух.

18. Закрепите кожух новыми заклепками.

19. Подсоедините переключающий шток к основанию рычага переключения передач.

20. Установите центральную панель.

21. Отрегулируйте механизм переключения передач.
