6.13. Головка цилиндров снятие и установка (двигатель в автомобиле)

12. Головка цилиндров -снятие и установка (двигатель в автомобиле)
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите впускной и выпускной коллекторы.
4. Вывинтите свечи зажигания, снимите крышку распределителя и рычаг ротора.
5. Снимите охлаждающий вентилятор. В. Отсоедините провода от датчиковтермостата, ослабьте зажимы и отсоедините шланги от термостата.
7. Высвободите из зажимов трубку гидроусилителя руля.
8. Отсоедините  вентиляционный шланг от крышки головки.

12.9а Скрутите гайки и снимите шайбы...
12.9а Скрутите гайки и снимите шайбы...



12.9б ... снимите прокладки
12.9б ... снимите прокладки



9. Скрутите гайки и снимите крышку головки (12.9а, 12.9б).

12.10 Скрутите гайки, и отсоедините держатели проводов от передней части верхней крышки цепи
12.10 Скрутите гайки, и отсоедините держатели проводов от передней части верхней крышки цепи



10. Скрутите гайки, и отсоедините держатели проводов от передней части верхней крышки цепи (12.10). Выкрутите болты и снимите крышку цепи и ее прокладку.

12.11а Поверните коленчатый вал так, чтобы выступ на маховике совместился с отверстием в правой части блока цилиндров (указано стрелкой)...
12.11а Поверните коленчатый вал так, чтобы выступ на маховике совместился с отверстием в правой части блока цилиндров (указано стрелкой)...

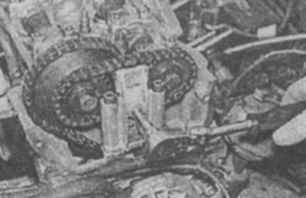

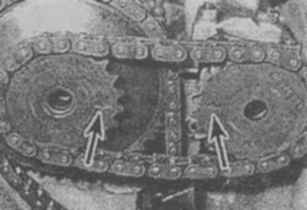

12.11б ...а стрелки на звездочках распределительных валов (указаны стрелками) указывали друг на друга
12.11б ...а стрелки на звездочках распределительных валов (указаны стрелками) указывали друг на друга



11. Поверните коленчатый вал так, чтобы выступ на маховике или ведущем диске совместился с отверстием в правой части блока цилиндров. Стрелки на звездочках распределительных валов должны указывать друг на друга (12.11а, 12.11б).

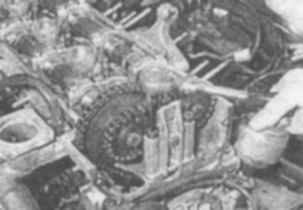

12.12а Вывинтите болты...
12.12а Вывинтите болты...



12.12б ...и снимите натяжитель меньшей цепи
12.12б ...и снимите натяжитель меньшей цепи



12. Вывинтите болты и снимите натяжитель меньшей цепи (12.12а, 12.12б)

12.13 Снимите натяжитель основной цепи
12.13 Снимите натяжитель основной цепи



13. Снимите натяжитель основной цепи (12.13).
14. Выкрутите болт и снимите звездочку распределительного вала впускных клапанов. Снимите меньшую цепь.
15. Выкрутите болт и снимите звездочку распределительного вала выпускных клапанов.

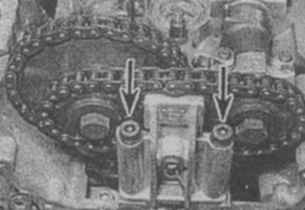

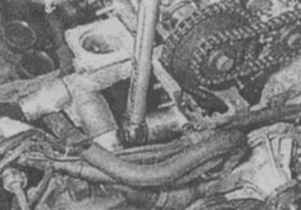

12.16 Вывинтите два маленьких болта (указаны стрелками),крепящих переднюю часть головки цилиндров к крышке цепи
12.16 Вывинтите два маленьких болта (указаны стрелками),крепящих переднюю часть головки цилиндров к крышке цепи



16. Вывинтите два маленьких болта, крепящих переднюю часть головки цилиндров к крышке цепи (12.16).

12.26а Последовательность затягивания болтов головки цилиндров
12.26а Последовательность затягивания болтов головки цилиндров



17. Вывинтите четырнадцать болтов головки цилиндров в несколько приемов по пол оборота. Вывинчивайте болты, пользуясь последовательностью обратной последовательности вкручивания (12.26а).
18. Снимите головку цилиндров, прокладку головки и установочные штифты головки.
Установка
19. Тщательно почистите стыкующиеся поверхности блока и головки цилиндров.
20. Проверьте, чтобы поршень N1 находился в ВМТ.

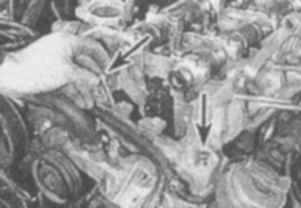

12.21 Нанесите герметик в места соединения крышки цепи и головки цилиндров
12.21 Нанесите герметик в места соединения крышки цепи и головки цилиндров



21. Нанесите герметик (N 90001871) в места соединения крышки цепи и головки цилиндров (12.21).

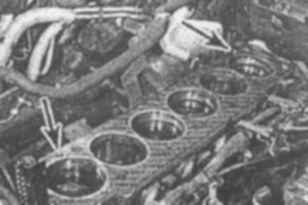

12.22 Установите прокладку головки
12.22 Установите прокладку головки



22. Установите новую прокладку головки (12.22).
23. Проверьте, чтобы синхронизационные метки были совмещены.

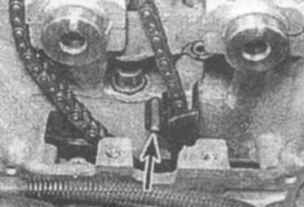

12.24 Установите головку так, чтобы штифт (указан стрелкой) правильно вошел в успокоитель цепи
12.24 Установите головку так, чтобы штифт (указан стрелкой) правильно вошел в успокоитель цепи



24. Установите головку цилиндров (12.24).
25. Вставьте новые болты головки цилиндров и затяните их рукой.
26. Затяните болты головки цилиндров в указанной последовательности (12.26а, 12.26б).

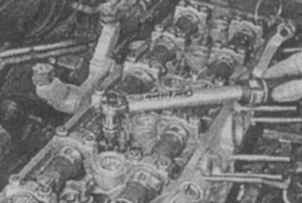

12.26б Затяните болты головки до требуемого момента затяжки
12.26б Затяните болты головки до требуемого момента затяжки




12.27 Дотяните болты головки на необходимый угол
12.27 Дотяните болты головки на необходимый угол



27. Дотяните болты на необходимый угол (12.27).
28. Затяните два маленьких болта головки.

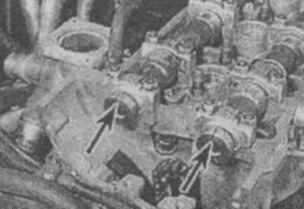

12.29 Пазы (указаны стрелками) распределительных валов должны быть направлены вверх
12.29 Пазы (указаны стрелками) распределительных валов должны быть направлены вверх



29. Проверьте, чтобы установочные пазы звездочек распределительных валов были направлены вверх (12.29).

12.30 Установите звездочку распределительного вала выпускных клапанов так, чтобы стрелка на звездочке находилась в горизонтальном положении и указывала на распределительный вал впускных клапанов
12.30 Установите звездочку распределительного вала выпускных клапанов так, чтобы стрелка на звездочке находилась в горизонтальном положении и указывала на распределительный вал впускных клапанов



30. Установите звездочку распределительного вала выпускных клапанов (12.30).

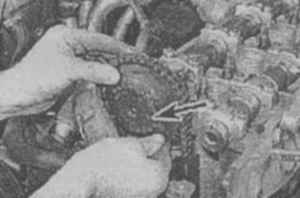

12.31 Установите звездочку распределительного вала впускных клапанов вместе с малой цепью
12.31 Установите звездочку распределительного вала впускных клапанов вместе с малой цепью



31. Установите звездочку распределительного вала впускных клапанов вместе с цепью (12.31).

12.32 стрелки на звездочках (указаны стрелками) должны быть направлены друг на друга
12.32 стрелки на звездочках (указаны стрелками) должны быть направлены друг на друга



32. Проверьте, чтобы все синхронизационные метки были совмещены (12.32).

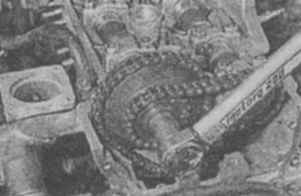

12.33а Затяните болт звездочки до необходимого момента затяжки
12.33а Затяните болт звездочки до необходимого момента затяжки



12.33б Дотяните болт на необходимый угол
12.33б Дотяните болт на необходимый угол



33.  Затяните  болты  звездочек (12.33а, 12.33б).

12.34 Установите натяжитель основной цепи
12.34 Установите натяжитель основной цепи



34. Установите новое уплотнительное кольцо на натяжитель основной цепи и установите натяжитель (12.34)

12.35а Установите натяжитель меньшей цепи
12.35а Установите натяжитель меньшей цепи



12.35б Заправьте натяжитель чистым моторным маслом
12.35б Заправьте натяжитель чистым моторным маслом



35. Установите натяжитель малой цепи и заполните его маслом в случае необходимости (12.35а, 12.35б).
36. Установите верхнюю крышку цепи и затяните болты.

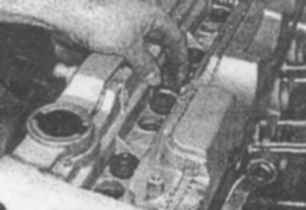

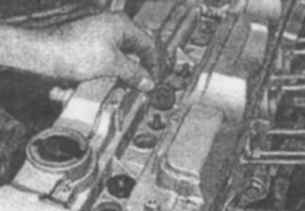

12.37а Установите новые прокладки в отверстия свечей зажигания
12.37а Установите новые прокладки в отверстия свечей зажигания



12.37б Установите прокладку крышки головки
12.37б Установите прокладку крышки головки



37. Установите новые прокладки в отверстия свечей зажигания и установите новую прокладку крышки головки (12.37а, 12.37б).

12.38а Нанесите герметик в места соединения верхней крышки цепи и крышки головки
12.38а Нанесите герметик в места соединения верхней крышки цепи и крышки головки

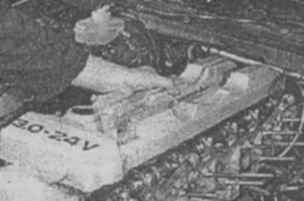

12.38б Установите крышку головки цилиндров
12.38б Установите крышку головки цилиндров



38. Нанесите герметик в места соединения верхней крышки цепи и крышки головки (12.38а, 12.38б). Установите крышку головки.
39. Установите оставшиеся детали в обратном порядке.
