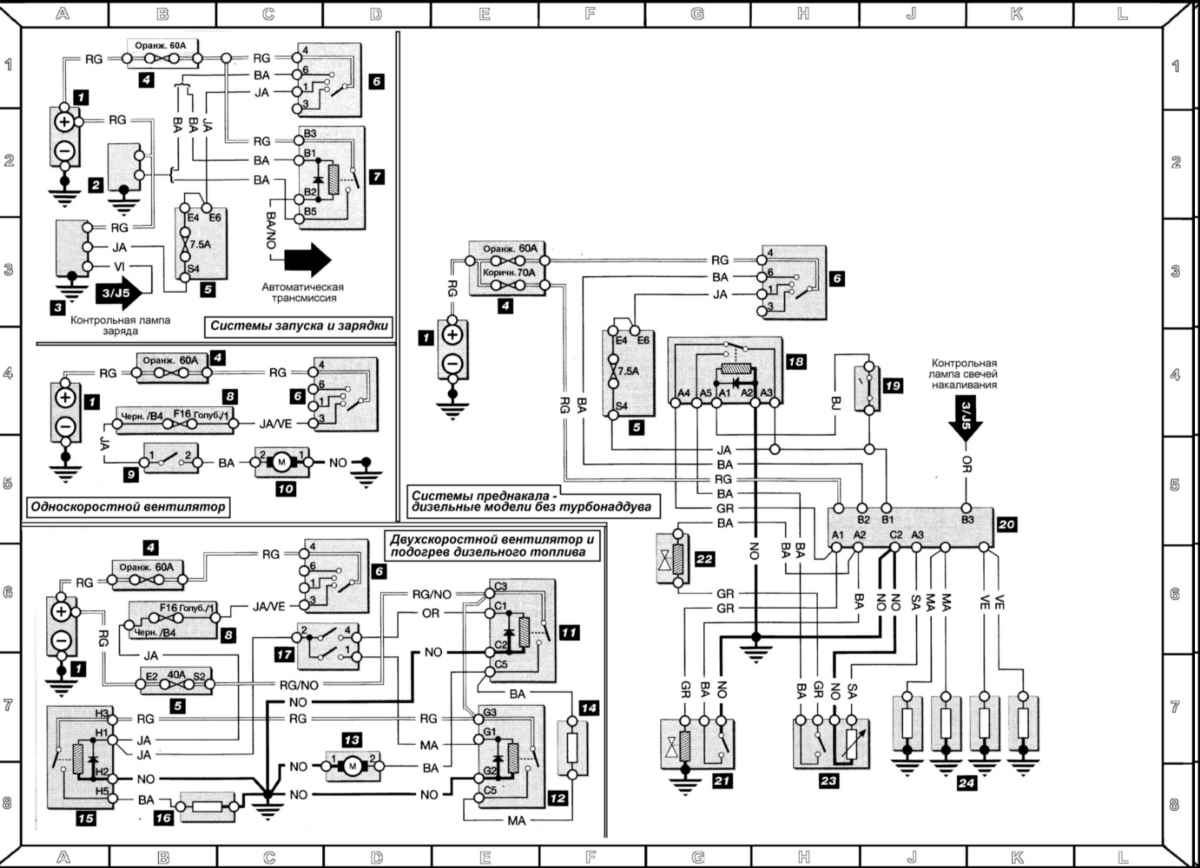

14.1. Система запуска и заряда, вентилятор охлаждения двигателя, отопитель дизельного топлива, преднакал (дизельный двигатель без турбокомпрессора)
