2.1.10.1. Снятие

Слейте топливо из бака.

Установите автомобиль на двухстоечный подъемник.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите правое заднее колесо.

Снимите правый задний подкрылок.

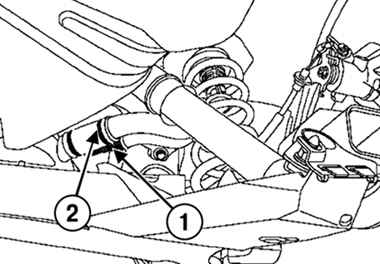

Рис. 2.27. Отсоединение противонагнетательной трубки: 1 – противонагнетательная трубка; 2 – хомут наливной трубы

Отсоедините противонагнетательную трубку и снимите хомут наливной трубы (рис. 2.27).

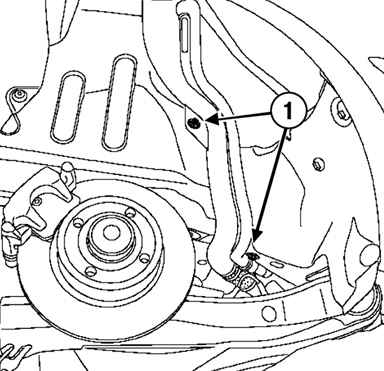

Рис. 2.28. Откручивание болтов крепления трубки наливной горловины: 1 – болты

Открутите болты крепления трубки наливной горловины (рис. 2.28).

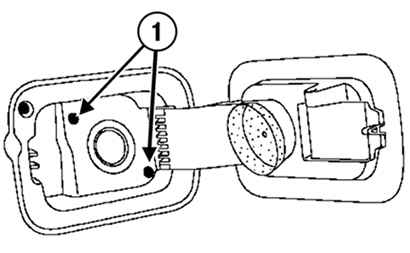

Рис. 2.29. Снятие наливной горловины: 1 – болты

Открутите болты крепления наливной горловины и снимите наливную горловину (рис. 2.29).
