2.1.8.1. Снятие

Снимите верхние крышки двигателя.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите аккумуляторную баратею.

Разъедините разъемы ЭБУ системы впрыска.

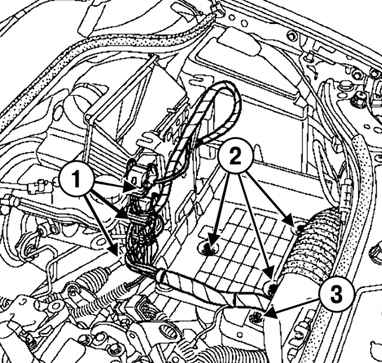

Рис. 2.19. Отсоединение разъемов ЭБУ и снятие фланца крепления жгута проводов: 1 – разъемы; 2 – полка; 3 – фланец

Открутите болты крепления полки под аккумуляторную батарею и снимите фланец крепления жгута проводов (рис. 2.19).

Отсоедините жгуты проводов от полки под аккумуляторную батарею.

Снимите полку под аккумуляторную батарею.

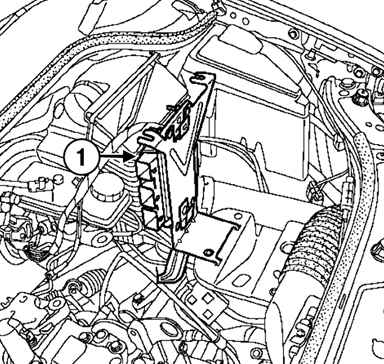

Рис. 2.20. Снятие ЭБУ системы впрыска: 1 – ЭБУ системы впрыска

Снимите ЭБУ системы впрыска вместе с кронштейном (рис. 2.20).

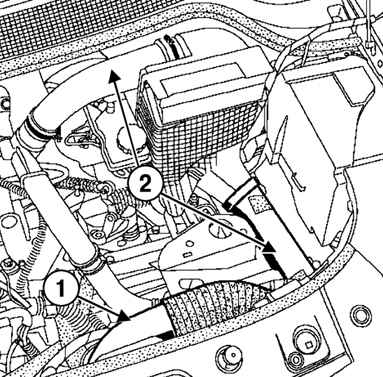

Рис. 2.21. Снятие патрубка забора воздуха и воздухопроводов: 1 – патрубок; 2 – воздуховоды

Снимите патрубок забора воздуха и воздухопроводы (рис. 2.21).

Снимите корпус воздушного фильтра.
