4.3. Высота контрольных точек нижней части кузова

Обшая информация

Точки измерения высоты дорожного просвета

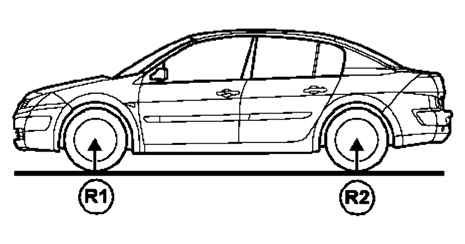

Рис. 4.5. Точки измерения высоты дорожного просвета


Измерение дорожных просветов автомобиля необходимо для соблюдения точности углов установки колес, поскольку эти углы слегка изменяются в зависимости от высоты автомобиля. Точки для измерений дорожного просвета показаны на рисунке 4.5.
Размер R1 измеряется между полом и осью вращения переднего колеса.
Размер R2 измеряется между полом и осью вращения заднего колеса.

Размер W1 между полом и нижним торцом головки болта крепления задней поперечины подрамника

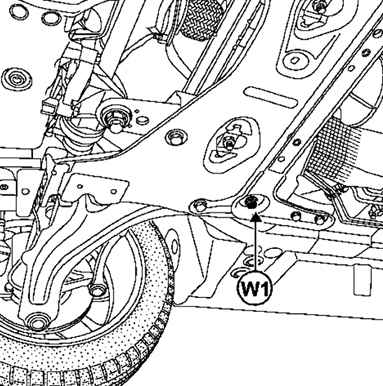

Рис. 4.6. Размер W1 между полом и нижним торцом головки болта крепления задней поперечины подрамника


Размер W1 измеряется между полом и нижним торцом головки болта крепления задней поперечины подрамника (рис. 4.6).

Размер W2 между полом и осью крепления сайлент-блока на опоре

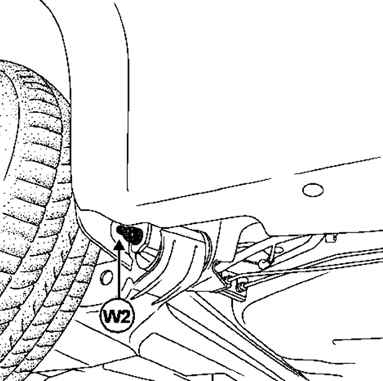

Рис. 4.7. Размер W2 между полом и осью крепления сайлент-блока на опоре


Размер W2 измеряется между полом и осью крепления сайлент-блока на опоре (рис. 4.7).
