2. Органы управления и приемы эксплуатации

Элемент питания блока ДУ в ключе Литиевая батарея CR1632 (3V)

Массогабаритные данные

См. сопроводительную иллюстрацию.

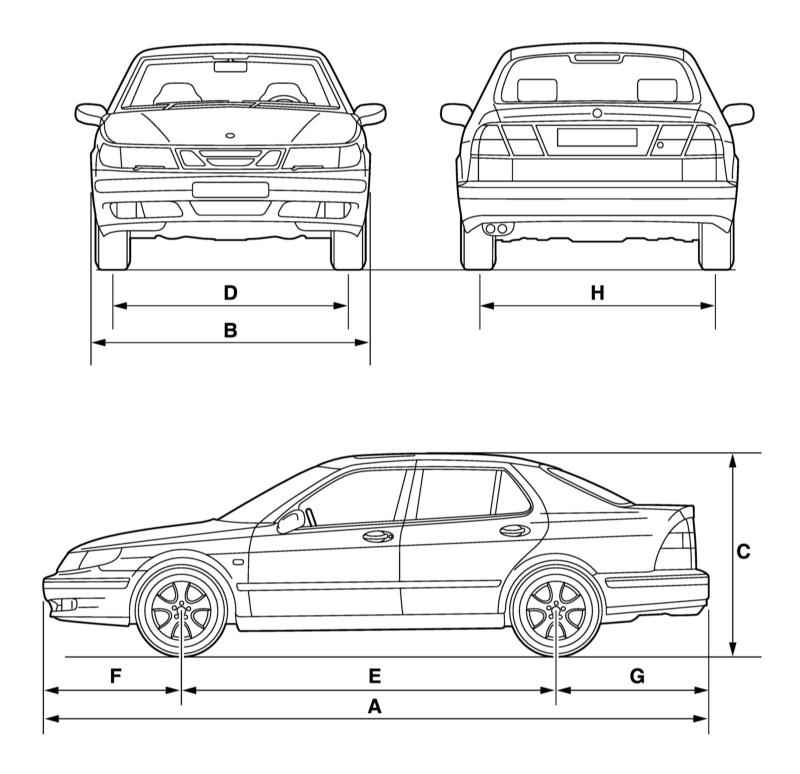

Габаритные размеры

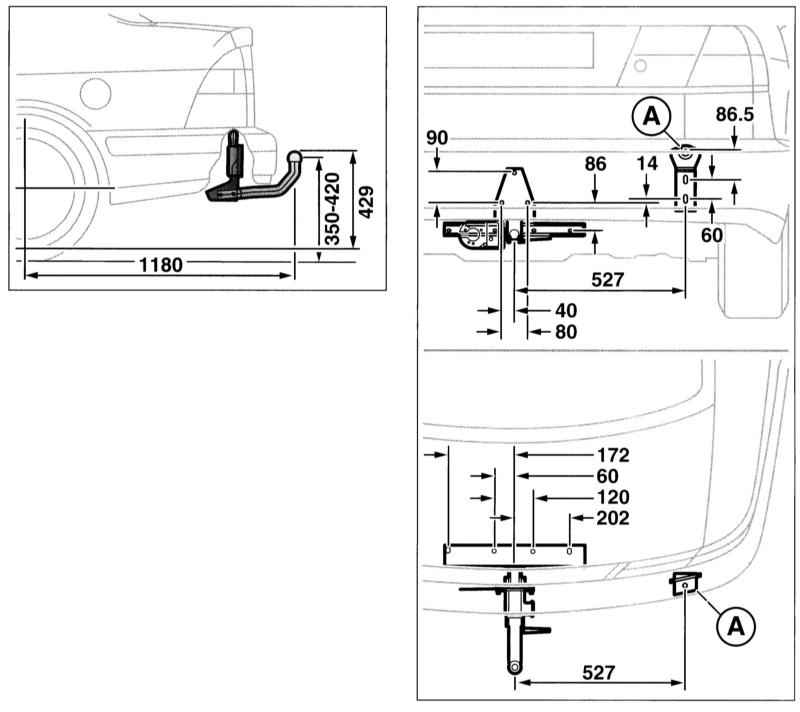

Размеры (мм) установки оригинального сцепного устройства Saab


Длина // ширина // высота, мм 4805 // 1792 (2042)*// 1449
Клиренс, мм 132
D, Н Ширина колеи передних и задних колёс, мм 1522
E Расстояние между осями, мм 2703
F//G Навес впереди // сзади, мм 997 // 1105
Радиус поворота, м 5.4 — 5.7
Масса снаряжённого автомобиля, кг 1555 — 1700**
Максимальная допустимая масса, кг 2020 — 2060**
Максимальная нагрузка на переднюю // заднюю ось, кг 1125 // 1050
Максимальная нагрузка на крышу, кг 100
Максимальная масса прицепа (прицеп с тормозами), кг 1800

Ограничения при буксировке прицепа на подъём

Крутизна подъема, %
Максимальная масса прицепа
Ограничение по времени (мин)
6 - 7 1500 нет
8 - 9 1500 15
10 - 15 850 15

  * В скобках указаны параметры с учётом наружных зеркал заднего вида

** В зависимости от модели и комплектации

Расход топлива, л/100 км

D308L        7.4


Моменты переключения передач РКПП, км/ч

1 — > 2
25
2 — > 3

40
3 — > 4

65
4 — > 5
75

Регулировка наклона фар

Положение регулятора
Количество пассажиров
Груз
0
1—3 (не более одного взрослого сзади)
Отсутствует
1
2 — 3 сзади и, возможно, 1 спереди
Не более 30 кг
2
2 — 3 человека на заднем сидении
40 • 80 кг
3
1- 4
Максимальная загрузка багажника и прицеп

Аудиосистема

Регулировка тембра на НЧ (100 Гц) и ВЧ (10 кГц), дБ
±10
Выходная мощность, Вт
  • Popular

80
  • Premium

150
  • Prestige

200
Количество ячеек памяти радиоприёмника
  • FM
3 x 6
  • AM
2 x 6
Диапазоны радиоприёмника
FM (87.5 — 108 МГц), СВ (531 — 1602 кГц), ДВ (153 — 279 кГц)
