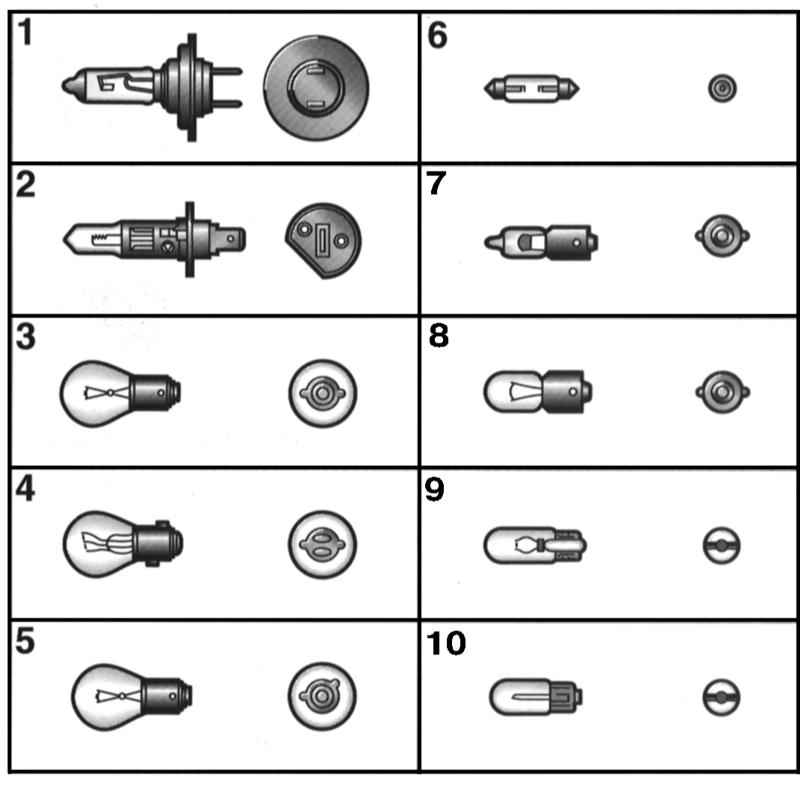

 Таблица применяемых ламп (12 В)

Цветовая маркировка предохранителей

Ток, А Цвет
5 Светло-коричневый
7.5 Тёмно-коричневый
10 Красный
15 Синий
20 Жёлтый
25 Прозрачный
30 Зелёный
40 Оранжевый
60 Синий

Обозна-чение

Мощность, Вт

Назначение

1

H7

55

Фары

2

H1

55

Противотуманные фары

3

P21W

21

Задние габаритные огни, задние туманные фары

4

P21/5W

21/5

Фонари заднего хода, задние габаритные огни

5

P21W

21

Указатели поворотов

6

R10W

10

Главный салонный светильник, освещение порогов, багажника и вещевого ящика

R5W

5

К/Л не пристёгнутых ремней безопасности

7

H6W

5

Передняя лампа для чтения

8

T4W

4

Задняя лампа для чтения

9

WY5W/W5W

5

Повторитель указателей поворо-тов, стоп-сигнал верхнего уровня (модели Седан)*, стояночные огни, освещение номерного знака

10

W2W

1.2

Выключатель, передняя пепельница

* В стоп-сигнале верхнего уровня моделей Универсал используются светодиоды

 Размещение реле и предохранителей

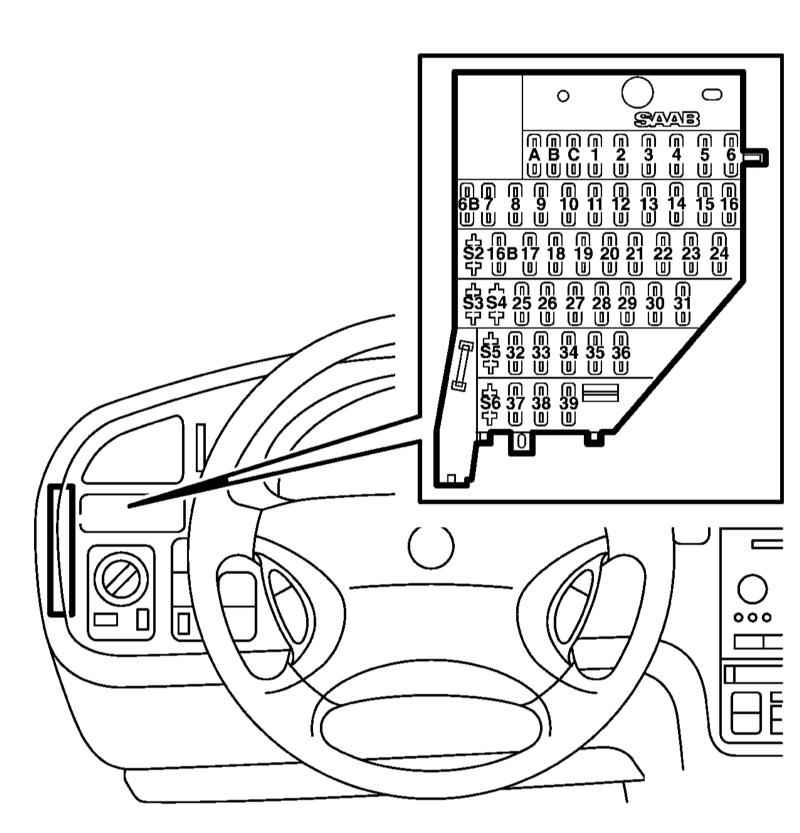

Предохранители в главном монтажном блоке

Сила тока, А

Защищаемые цепи

A 30 A Электропроводка прицепа
B 10 A TCM
C 7.5 A Э/привод зеркал заднего вида, DICE, ручная регулировка наклона фар
1 15 A Стоп-сигналы, Д/В стоп-сигналов
2 15 A Фонари заднего хода
3 10 A Левый стояночный фонарь
4 10 A Правый стояночный фонарь
5 7.5 A DICE/TWICE
6 30 A Правые стеклоподъёмники, электропроводка прицепа
6B 10 A Стоп-сигнал, прицеп
7 10 A Инжекторы, перепускной э/м клапан турбонаддува, э/м клапан отсечки системы EVAP, клапан продувки адсорбера системы EVAP
8 15 A Телефон, SID, внутреннее освещение, помощь при парковке, циркуляционный насос системы охлаждения
9 15 A Аудиосистема, CD-чейнджер, DLC
10 15 A Обогрев сидений
11 30 A Э/привод правого переднего сиденья, единый замок, навигация
12 7.5 A TCM
13 20 A Усилитель аудиосистемы
14 30 A Управление двигателем, датчик MAF, э/м клапан нагнетаемого воздуха, э/м клапан EGR, каскад инжекторов
15 20 A Подогрев лямбда-зондов, топливный насос (бензиновые модели), подогрев топливного фильтра (дизельные модели)
16 20 A DICE, указатели поворотов
16B 7.5 A Оплата дорожной пошлины
17 20 A MIU, управление двигателем, DICE/TWICE
18 40 A Обогрев зеркал заднего вида, обогрев заднего стекла
19 10 A Телефон
20 15 A ACC, внутреннее освещение, задние туманные фонари
21 10A Радио, зеркало с защитой от ослепления, навигация, авто-регулировка наклона фар, датчики положения педалей, темпостат
22 30 A Э/мотор вентилятора систем отопления, вентиляции и К/В
23 15 A Верхний люк
24 40 A Насос SAI
25 30 A Э/привод сиденья водителя, э/магнит крышки заливной горловины топливного бака
26 7.5 A Помощь при парковке, верхний люк, К/Л ремней безопасности, память положений сиденья
27 10 A Управление двигателем, MIU, SID, DICE
28 7.5 A SRS
29 7.5 A TCM, ABS/TCS/ESP
30 7.5 A Стартёр
31 7.5 A Выключатель темпостата, э/м клапан теплообменника
32 15 A Вентиляция сидений
33 7.5 A Левый подрулевой переключатель
34 30 A Прикуриватель
35 15 A Фары движения в светлое время суток
36 30 A Левые стеклоподъёмники
37 30 A Очистители ветрового стекла
38 30 A Обогрев сидений
39 20 A Э/м клапан аварийного режима, телефон
S2-S6 Запасные предохранители

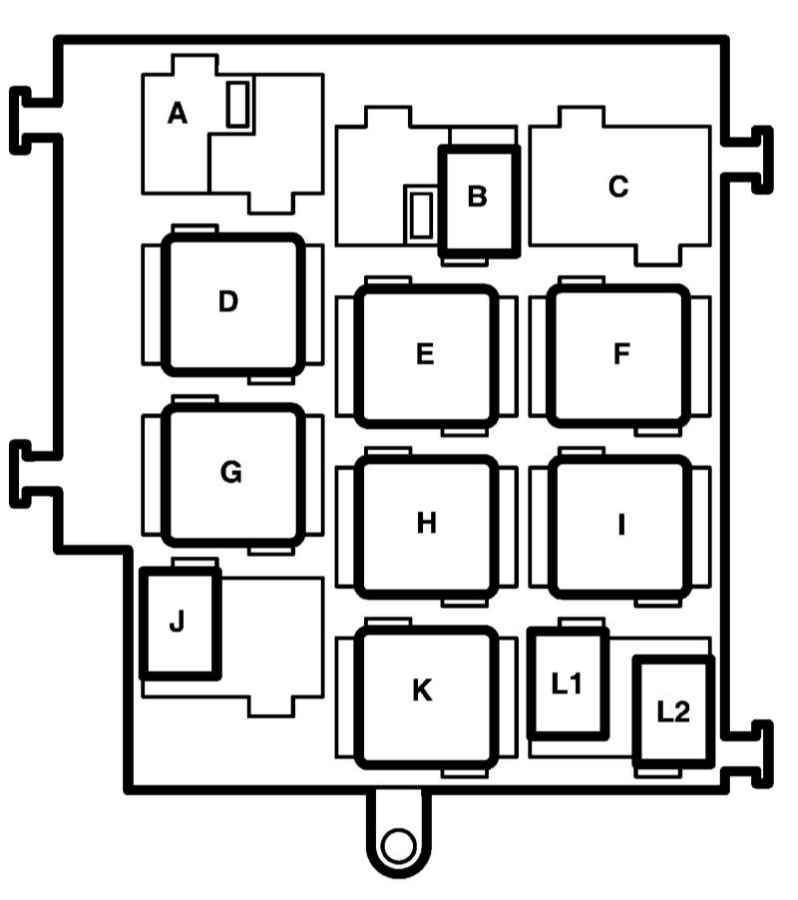

 Реле в главном монтажном блоке (под панелью приборов)

Обозначение Цепь
A Отсутствует
B Обогрев заднего сиденья
C1 Отсутствует
C2 Дополнительны отопитель
D Насос SAI
E Главное реле системы управления двигателем
F Крышка заливной горловины топливного бака
G Топливный насос (бензиновые модели) или подогрев топлива (дизельные модели)
H Выключатель зажигания
I Обогрев заднего стекла
J Отсутствует
K Реле стартёра
L1 Аварийный режим
L2 Э/мотор двери задка

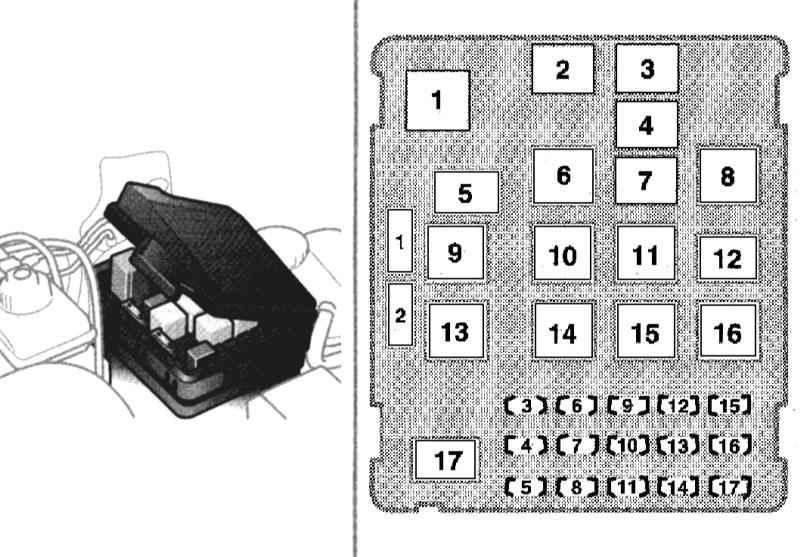

 Монтажный блок в двигательном отсеке (рядом с резервуаром тормозной жидкости), вариант 1

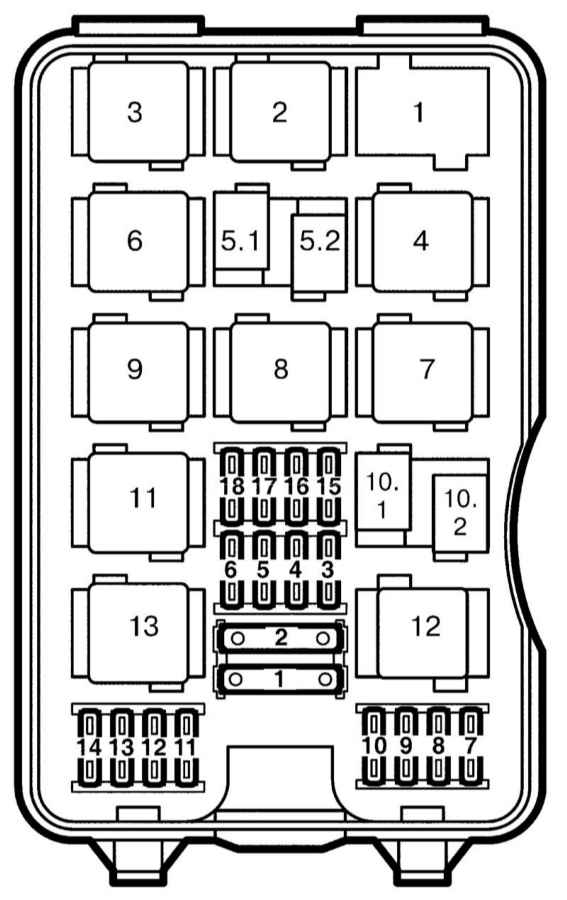

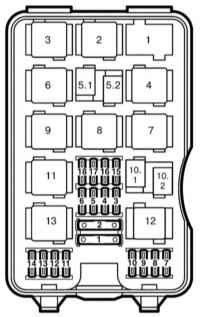

 Монтажный блок в двигательном отсеке (рядом с резервуаром тормозной жидкости), вариант 2

Предохранители в блоке двигательного отсека

Сила тока, А

Защищаемые цепи

1 40 A* Оба вентилятора радиатора (низкая скорость), левый вентилятор радиатора (высокая скорость)
2 60 A* ABS/TCS/ESP
3 -
4 7.5 A Датчики регулировки наклона фар
5 15 A Дополнительный отопитель
6 10:00 AM Сирена противоугонной сигнализации, компрессор К/В
7 15 A Сигнализация фарами, реле проверки исправности ламп
8, 9 Отсутствует
10 15 A Дальний свет, левая фара
11 15 A Ближний свет, левая фара
12 15A Дальний свет, правая фара
13 15 A Ближний свет, правая фара
14 30 A Правый вентилятор радиатора, высокая скорость
15 15A Противотуманные фары
16 30A Очиститель заднего стекла, насос омывателей фар
17 15A Клаксон
18 Отсутствует

* Плавкие вставки

Реле в блоке двигательного отсека

Обозначение Цепь
1 Реле проверки исправности ламп фар, реле сигнализации фарами
2 Реле насоса омывателя фар
3 Реле противотуманных фар
4 Реле интервального режима очистителя заднего стекла
5 Реле стояночного отопителя
6 Отсутствует
7 Реле датчика дождя
8 Реле работы обоих вентиляторов радиатора на низкой скорости
9 Реле работы правого вентилятора радиатора на высокой скорости
10 Реле компрессора К/В
11 Реле работы левого вентилятора радиатора на высокой скорости
12 Реле клаксона
13 Фара-искатель
14 Реле дальнего света
15 Реле ближнего света
16 Отсутствует
17 Реле интервального режима очистителя ветрового стекла

Усилия затягивания резьбовых соединений, Н•м

Болты крепления сборки стеклоочистителей 8
