14.8. Снятие и установка осветительных приборов и замена их ламп
|
Перед заменой какой-либо лампы наливания выключите её. Не берите лампу голыми руками, т.к. отпечатки пальцев испаряются и осаждаются на рефлекторе, приводя к его потускнению. При появлении пятен на колбе лампы протрите её ветошью, смоченной в спирте. Для возможности замены вышедшей из строя лампы следует иметь в автомобиле коробку с запасными лампами. Список применяемых на автомобиле ламп накаливания приведён в Спецификациях.
|
Галогенные фары и передние указатели поворотов
|
|
Для снятия фар должны быть сняты передние указатели поворотов.
|
|
|
- Снимите боковую секцию декоративной решётки радиатора (модели с 2002 г. вып.) или решётку радиатора целиком (модели до 2002 г. вып.) – см. Раздел
Снятие и установка декоративных решёток радиатора. При проведении работы на левой стороне автомобиля снимите крышку аккумуляторной батареи.
|

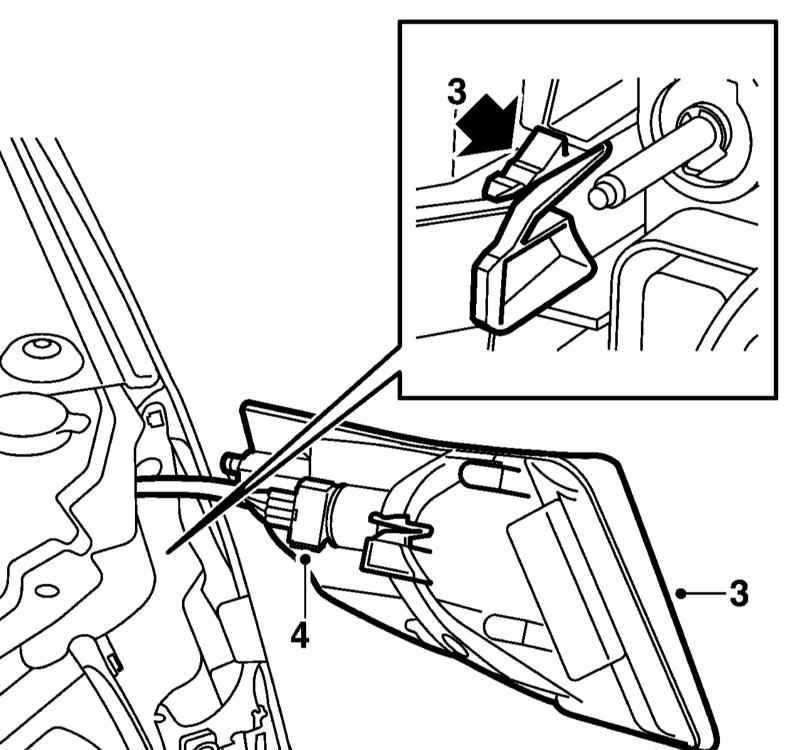

- Отожмите вниз фиксатор (3), разъедините разъём (4) и снимите передний указатель поворота. При необходимости только замены лампы поверните её против часовой стрелки и извлеките из корпуса указателя поворота.
|
- Снимите защитную крышку, чтобы облегчить снятие фары.
|

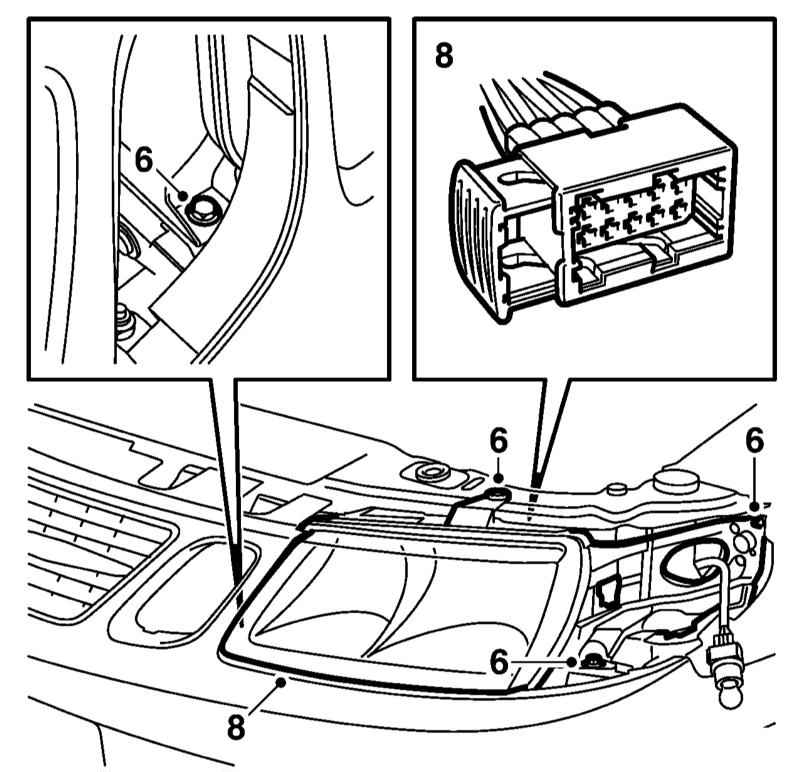

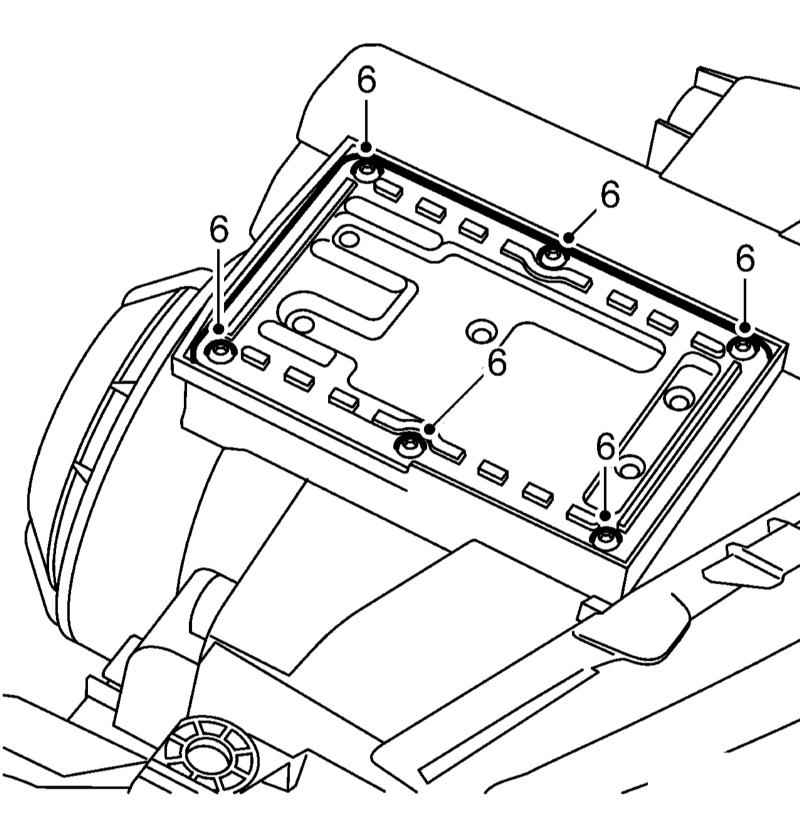

- Выверните винты и снимите фиксаторы (6).
|
- Слегка оттяните фару, чтобы добраться до разъёма и разъедините его (8), после чего окончательно снимите фару.
|

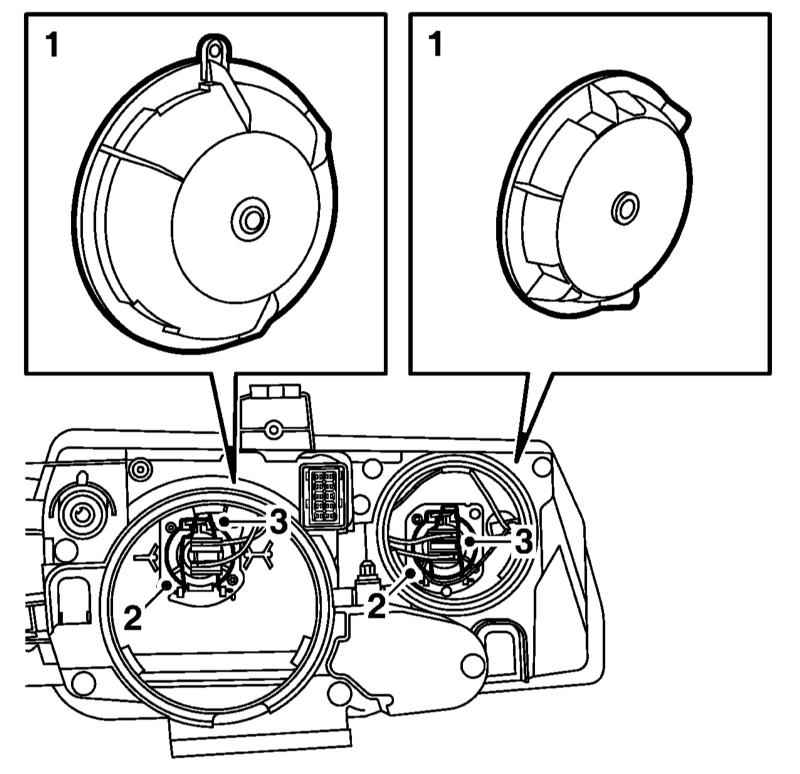

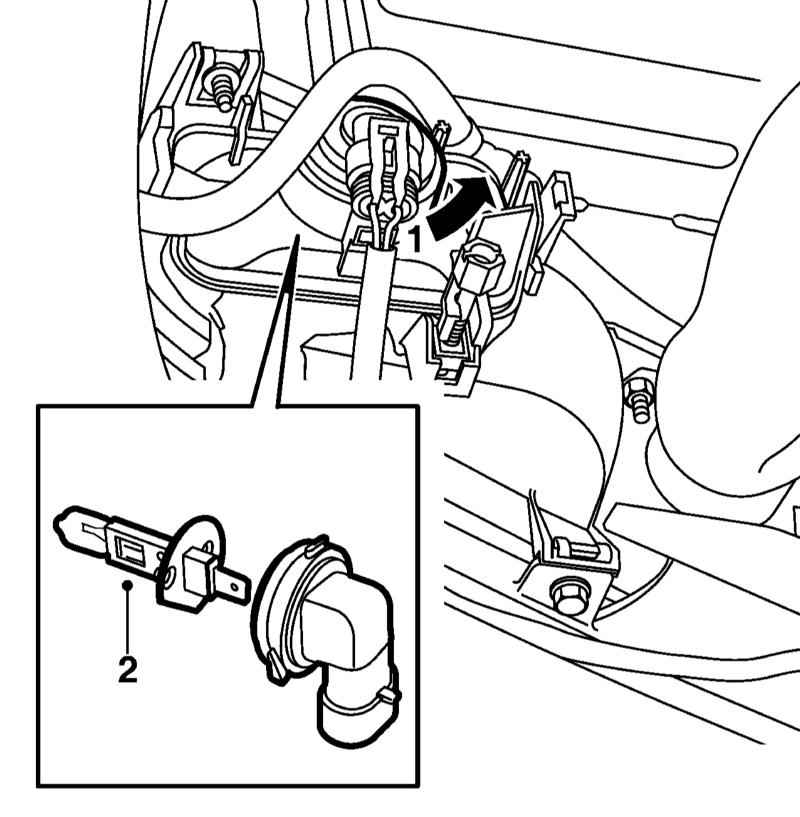

- При необходимости только замены лампы фару снимать не требуется, – снимите с фары крышку (1), разъедините разъём (2) и отцепите скобу (3) крепления лампы.
|
|
|
Ксеноновые фары и их лампы – замена
|
Для работы ксеноновых фар используется высокое напряжение (23 кВ).
|
|
|
- Переведите ключ зажигания в положение «LOCK» и снимите фару.
|

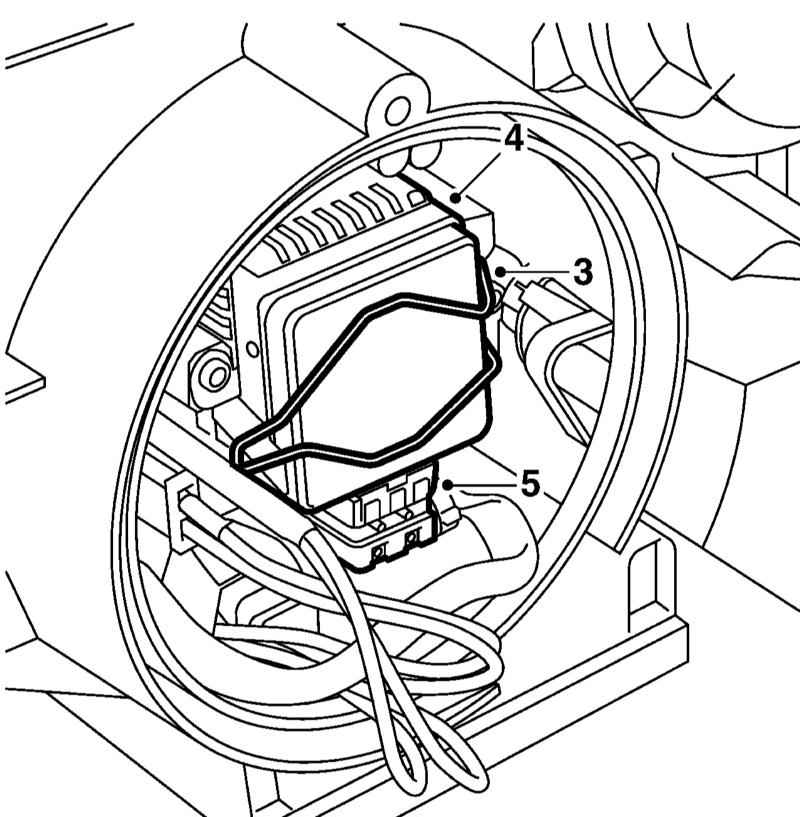

- Отпустите фиксатор (3) крепления блока (4) лампы и вытяните блок из фары, после чего извлеките из него лампу (5).
|
|

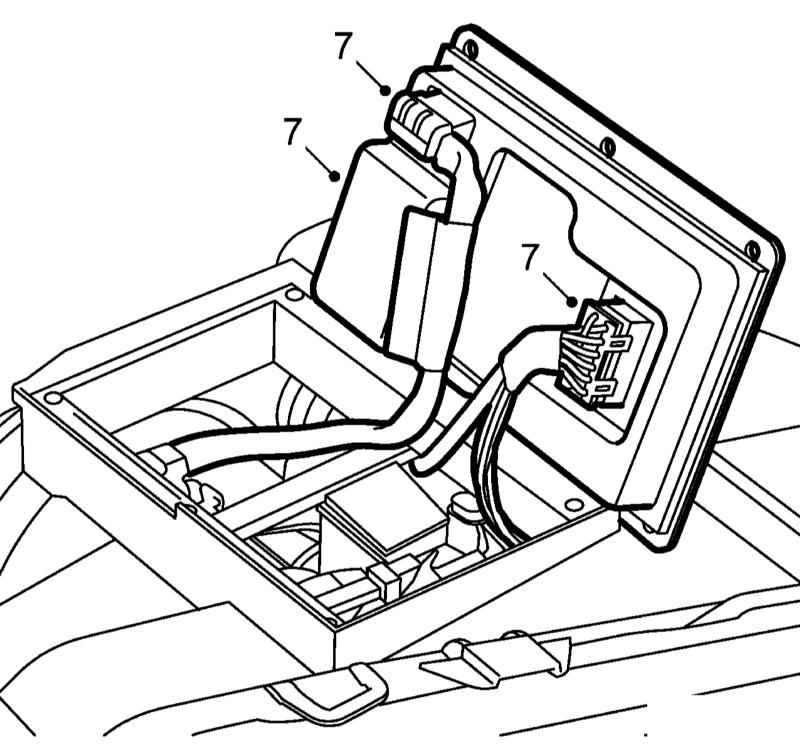

- Выверните винты крепления блока управления.
|
|
- Приподнимите блок управления и разъедините его разъём.
|
|
|
Повторители указателей поворотов
|
|
|

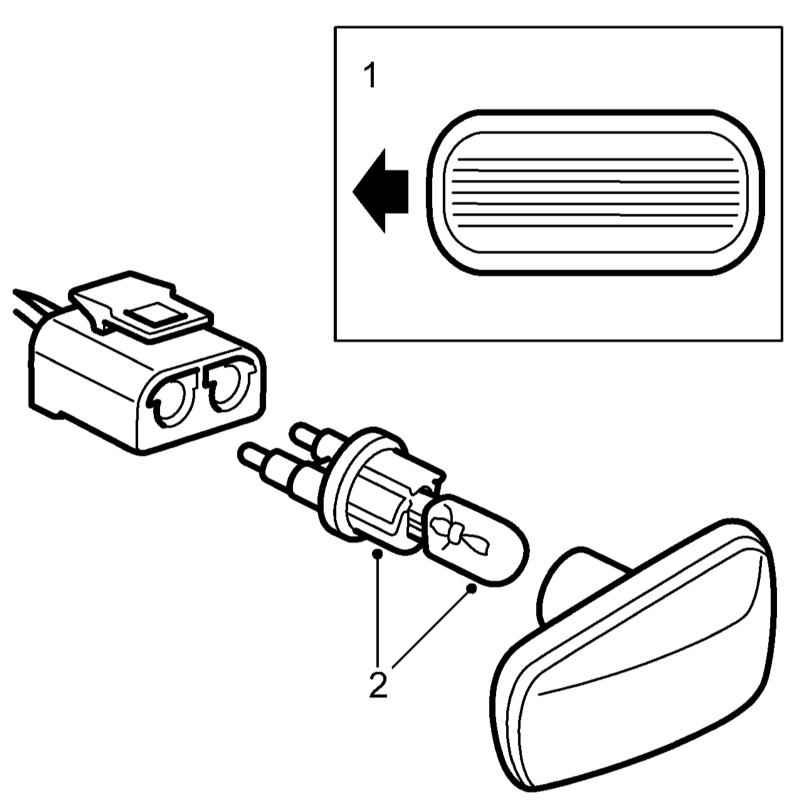

- Слегка нажмите вперёд рассеиватель и отпустите его задний край (1).
|
- Замените лампу. Для установки заправьте сначала передний край рассеивателя, а затем надавите на его задний край.
|
|
Противотуманные фары
|
|
|

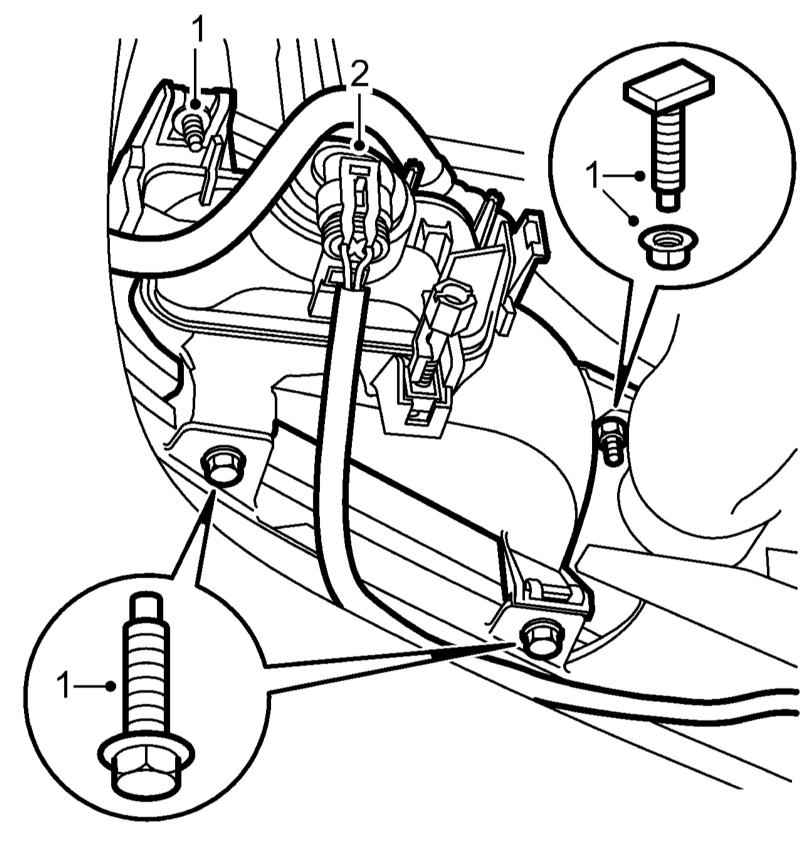

- Отдайте крепёж (1), оттяните фару и разъедините её разъём (2).
|
|
- При необходимости только замены лампы поверните её держатель (1) на угол 45 град. и извлеките лампу.
|
|
|
Задние комбинированные фонари моделей Седан
|
|
|

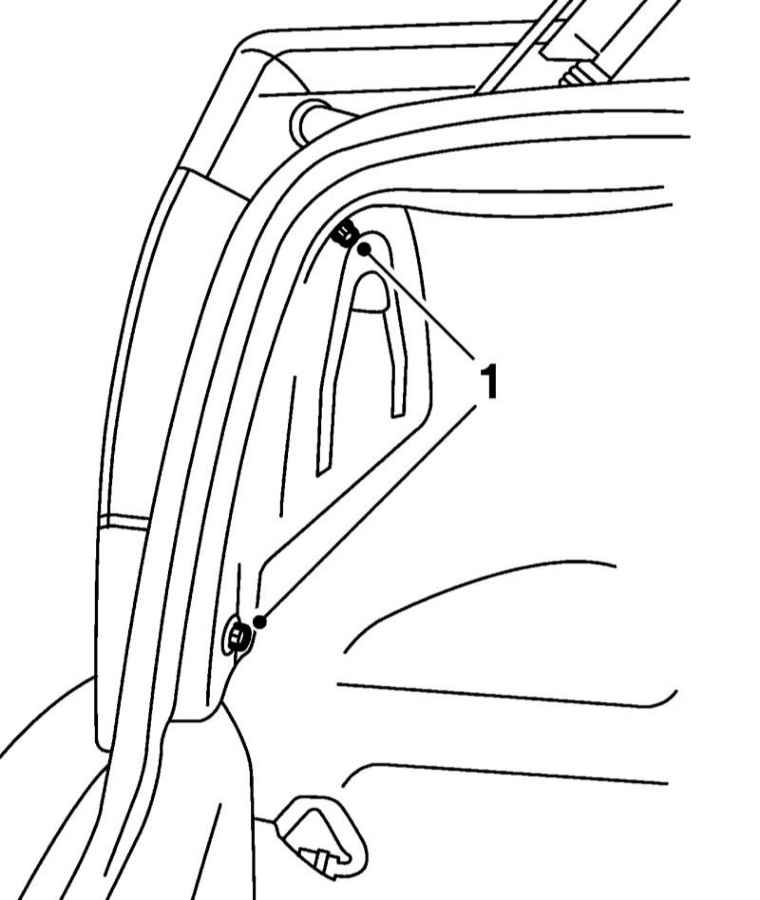

- Отдайте гайки и снимите крышку в отделке багажного отделения.
|
|

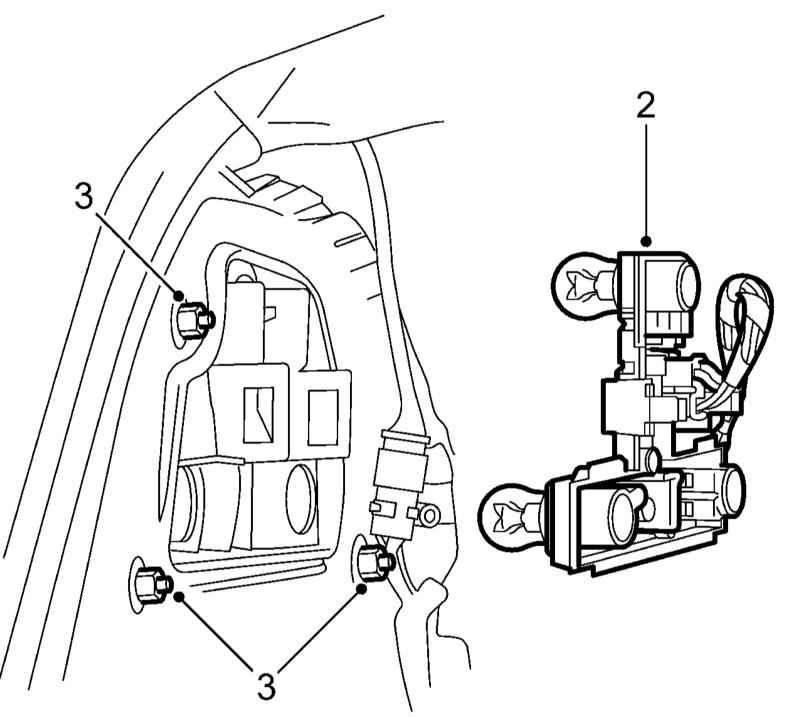

- Снимите держатель (2) и при необходимости замените неисправную лампу.
|
- Отдайте крепёж фонаря (3) и снимите его.
|
|
Задние комбинированные фонари моделей Универсал
|
|
|

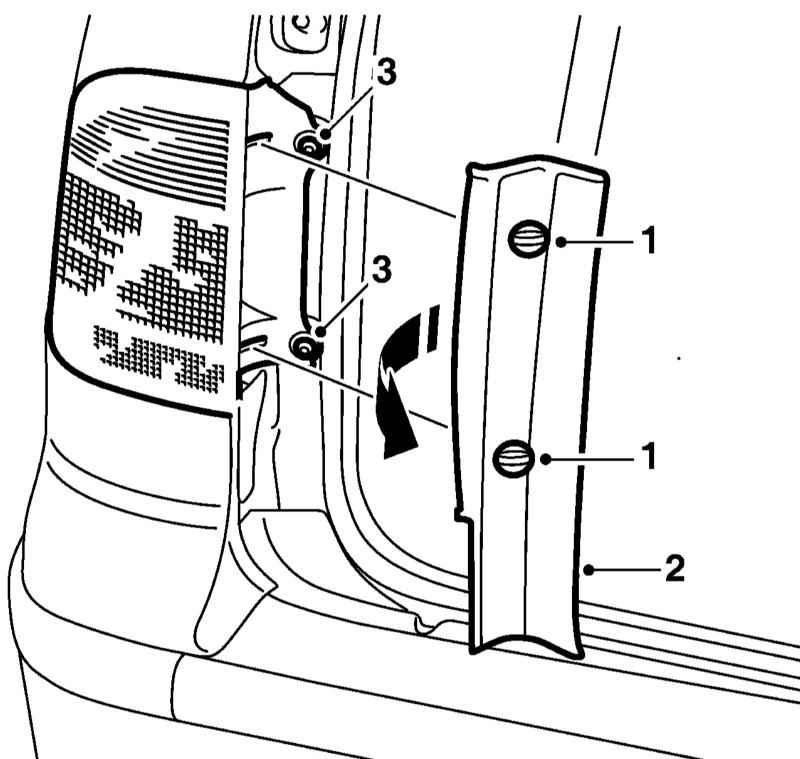

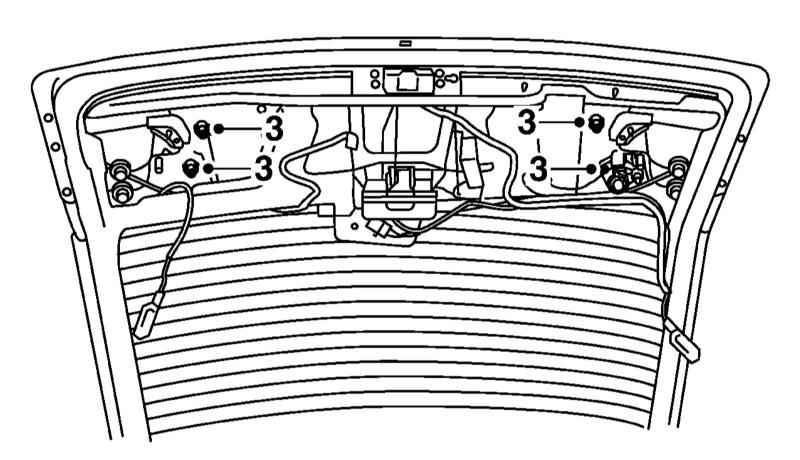

- Поверните фиксаторы (1) на четверть оборота и снимите крышку (2), после чего выверните болты (3) крепления фонаря.
|
|
- Оттяните фонарь в сторону и снимите его с фиксаторов (4).
|
- Разъедините разъём (5) и окончательно снимите фонарь. Замена ламп производится аналогично замене ламп моделей Седан.
|

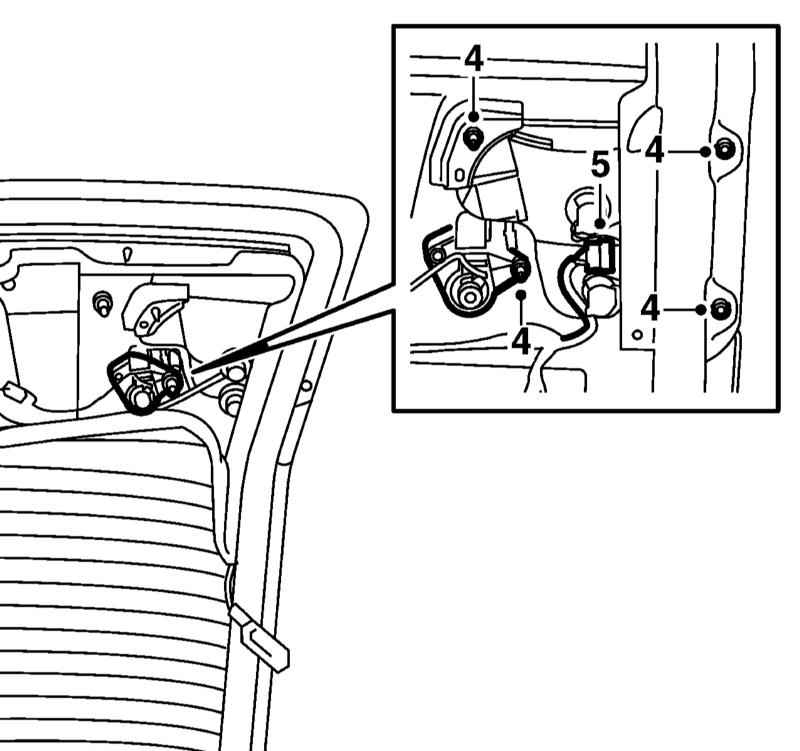

- Отдайте гайки (4). При работе на правой стороне автомобиля оттяните замок (5) и оставьте его висеть на штоке. Проверьте уплотнение вокруг цилиндра замка.
|

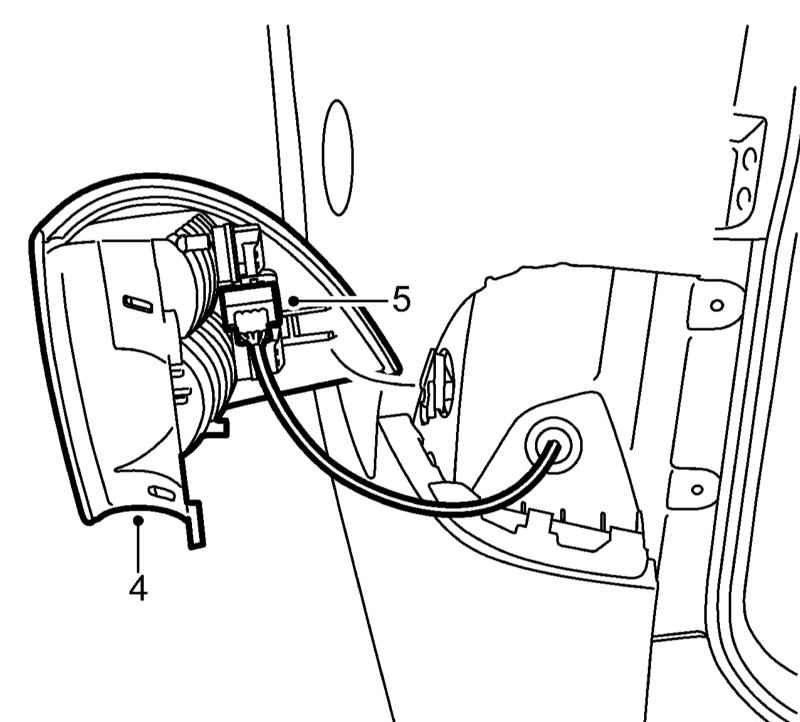

- Разъедините разъём и снимите комбинированный фонарь из двери задка.
|
|
Стоп-сигнал верхнего уровня моделей Седан
|
|
|

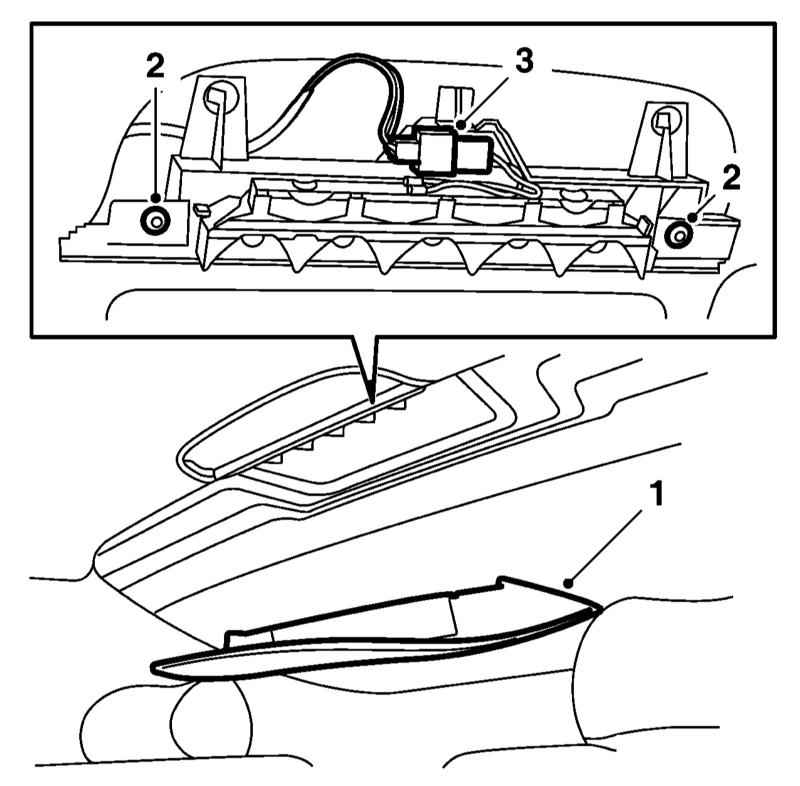

- Снимите крышку (1) в обшивке потолка, выверните винты (2) и разъедините разъём (3).
|
- Для замены ламп снимать стоп-сигнал не требуется, – достаточно высвободить держатель ламп из фиксаторов по его краям.
|
|
Стоп-сигнал верхнего уровня моделей Универсал
|
|
|

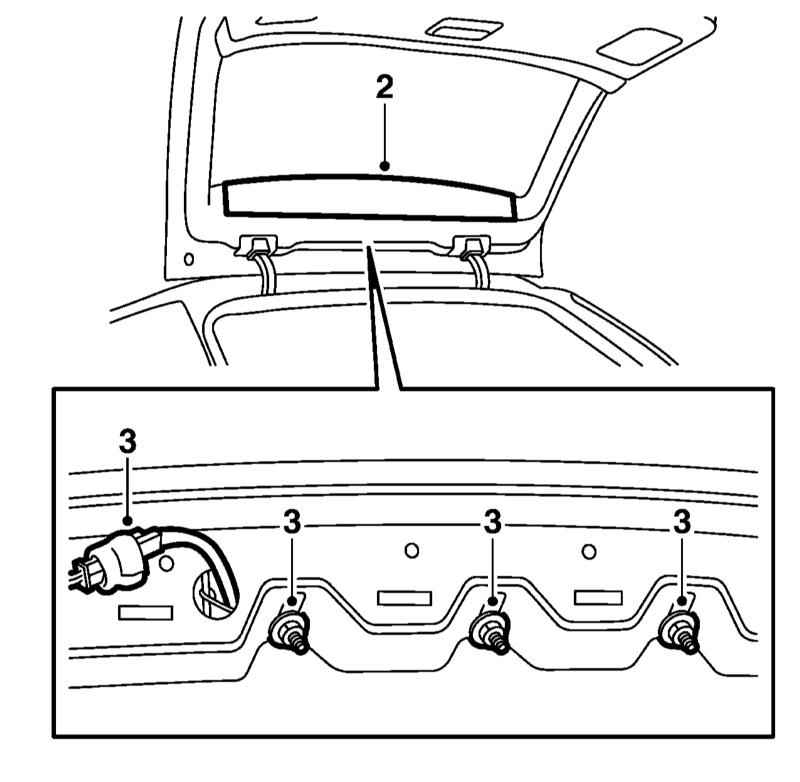

- Откройте дверь задка, снимите крышку (2), выверните гайки крепления стоп-сигнала и разъедините разъём (3).
|
|

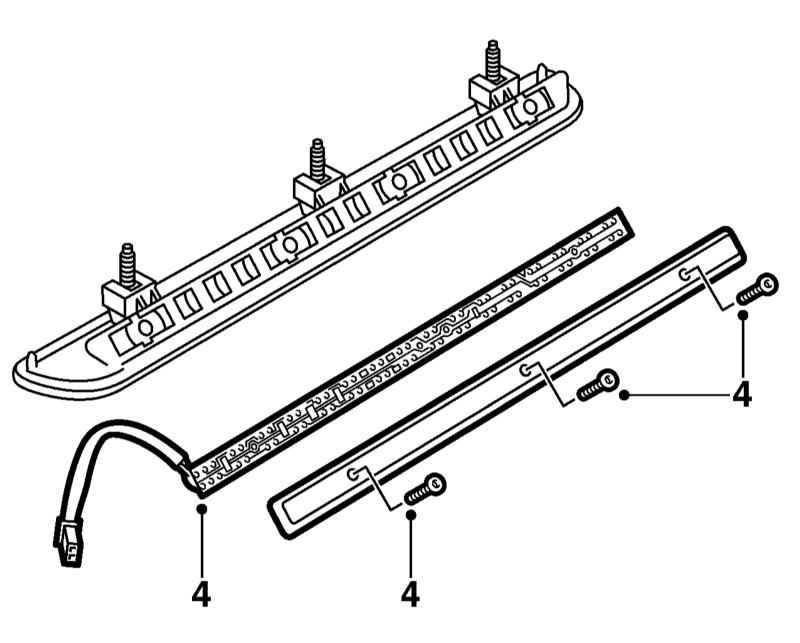

- Выверните винты (4) и снимите плату со светодиодами.
|
|
|
Подсветка номерного знака
|
|
|

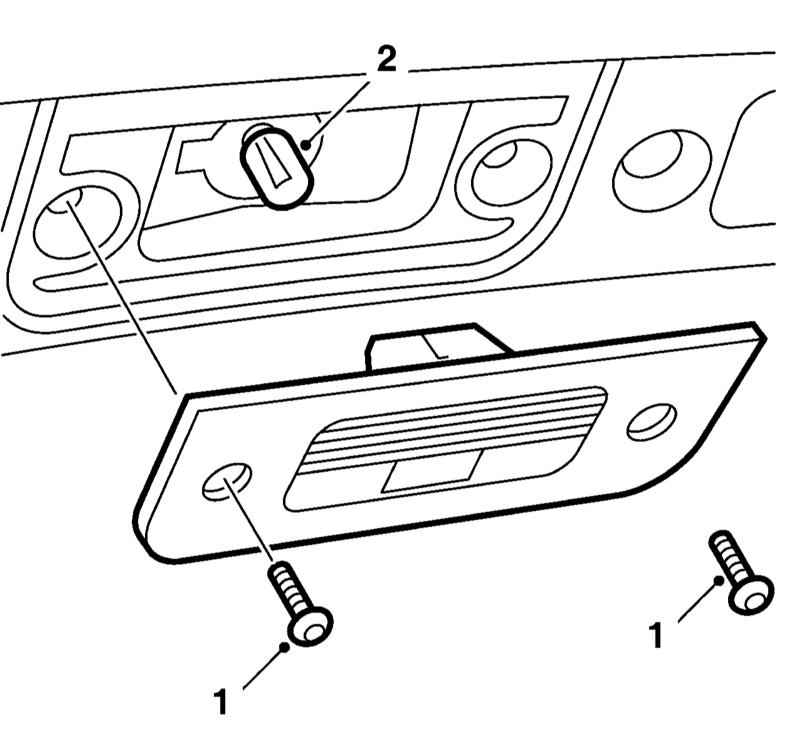

- Выверните 2 винта, снимите рассеиватель и извлеките лампу из патрона.
|
|
|
Внутренние осветительные приборы
Для замены какой-либо из ламп внутреннего освещения достаточно снять её рассеиватель, который крепится посредством фиксаторов и/или винтов. Более подробная информация приведена в инструкции, прилагаемой к автомобилю.
|
