14.9. Регулировка наклона фар

Регулировка наклона фар производится либо автоматически, либо из салона, посредством регулятора (см. Главу Органы управления и приёмы эксплуатации). Ниже приводится описание регулировки противотуманных фар. Процедура юстировки фар описана в Разделе Юстировка фар.

ПОРЯДОК ВЫПОЛНЕНИЯ

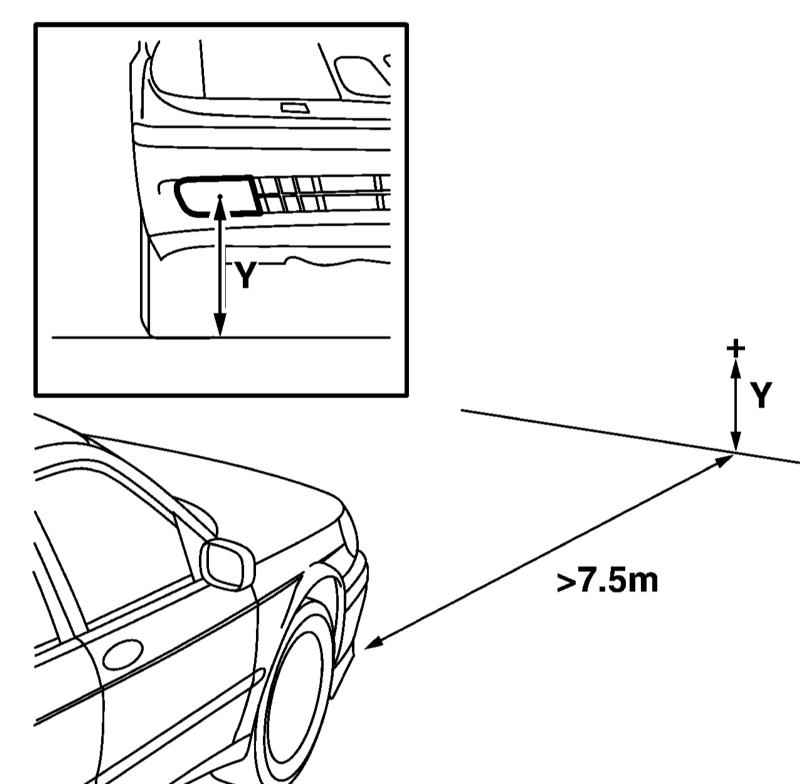

Измерьте расстояние от центра линзы до пола и нанесите на стену метку в виде креста на той же высоте.

Включите противотуманные фары.

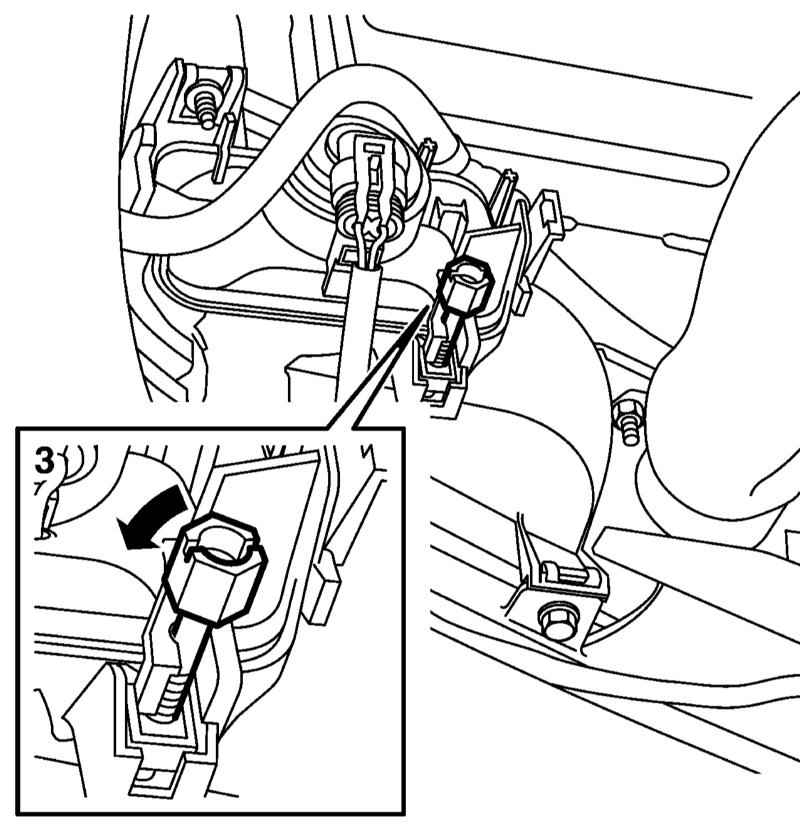

Вращая регулировочный винт добейтесь того, чтобы световой пучок был наклонён на 1-2% (от расстояния между автомобилем и стеной) относительно креста. Например, если автомобиль от автомобиля до стены 10 м, пучок должен располагаться на 10 ÷ 20 см под меткой.
